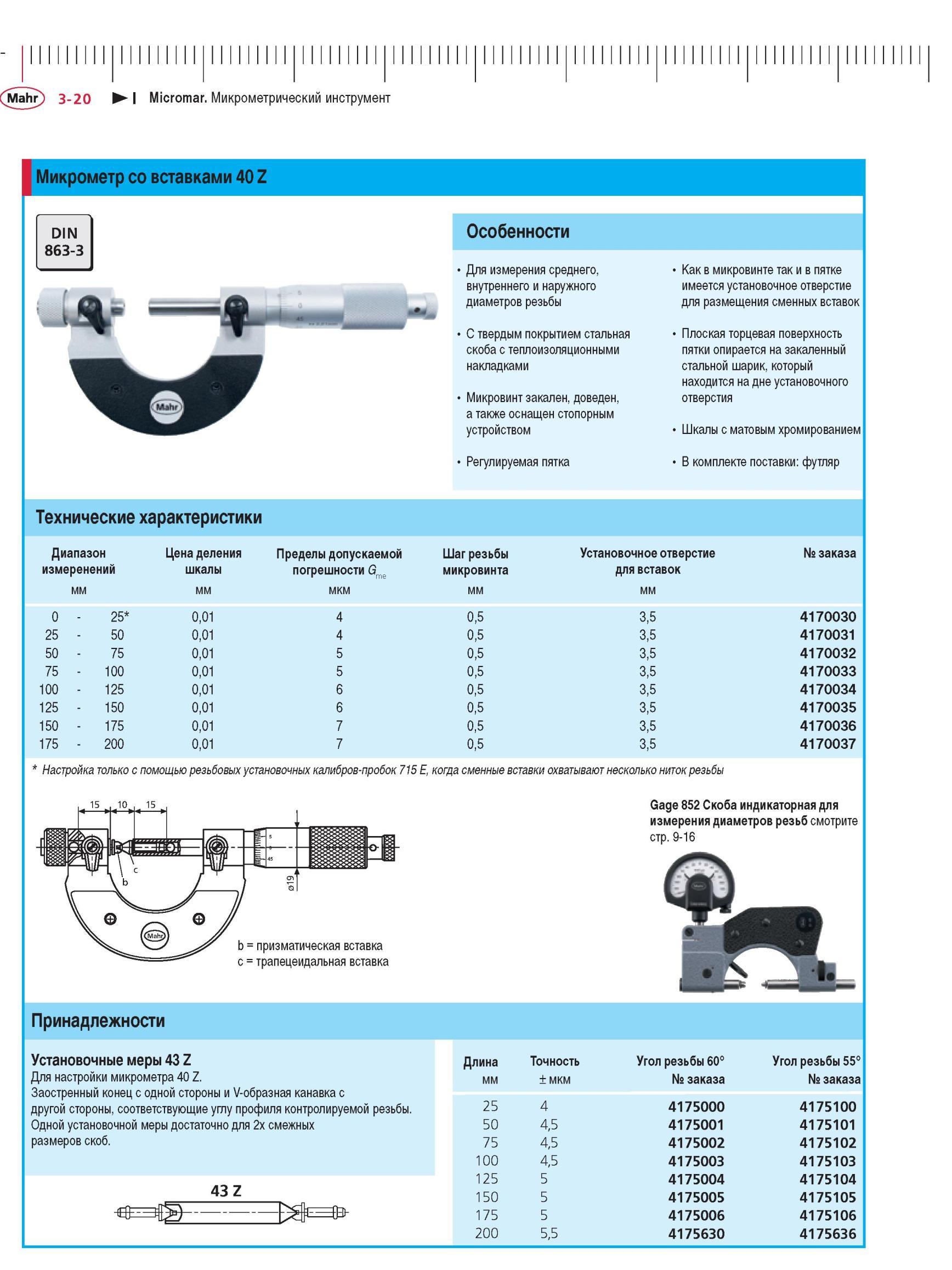

Микрометр со вставками 40 Z Micromar Для измерения среднего, внутреннего и наружного диаметров резьбы C твердым покрытием стальная скоба с

Микрометр со вставками 40 Z Micromar Для измерения среднего, внутреннего и наружного диаметров резьбы C твердым покрытием стальная скоба с теплоизоляционными накладками Микровинт закален, доведен, а также оснащен стопорным устройством Регулируемая пятка Как в микровинте так и в пятке имеется установочное отверстие для размещения сменных вставок Плоская торцевая поверхность пятки опирается на закаленный стальной шарик, который находится на дне установочного отверстия Шкалы с матовым хромированием В комплекте поставки футляр Технические характеристики Диапазон измерений мм Цена деления шкалы мм Пределы допускаемой погрешности Gme мкм Шаг резьбы микровинта мм Установочное отверстие для вставок мм № заказа 0 - 25 0,01 4 0,5 3,5 4170030 25 - 50 0,01 4 0,5 3,5 4170031 50 - 75 0,01 5 0,5 3,5 4170032 75 - 100 0,01 5 0,5 3,5 4170033 100 - 125 0,01 6 0,5 3,5 4170034 125 - 150 0,01 6 0,5 3,5 4170035 150 - 175 0,01 7 0,5 3,5 4170036 175 - 200 0,01 7 0,5 3,5 4170037 Настройка только с помощью резьбовых установочных калибров-пробок 715 E, когда сменные вставки охватывают несколько ниток резьбы Gage 852 Скоба индикаторная для измерения диаметров резьб смотрите стр. 9-16 b = призматическая вставка c = трапецеидальная вставка Принадлежности Установочные меры 43 Z Для настройки микрометра 40 Z. Заостренный конец с одной стороны и V-образная канавка с другой стороны, соответствующие углу профиля контролируемой резьбы. Одной установочной меры достаточно для 2х смежных размеров скоб. 43 Z Длина мм 25 50 75 100 125 150 175 200 Точность ± мкм 4 4.5 4.5 4.5 5 5 5 5.5 Угол резьбы 60° № заказа 4175000 4175001 4175002 4175003 4175004 4175005 4175006 4175630 Угол резьбы 55° № заказа 4175100 4175101 4175102 4175103 4175104 4175105 4175106 4175636 Микрометрический инструмент Особенности
