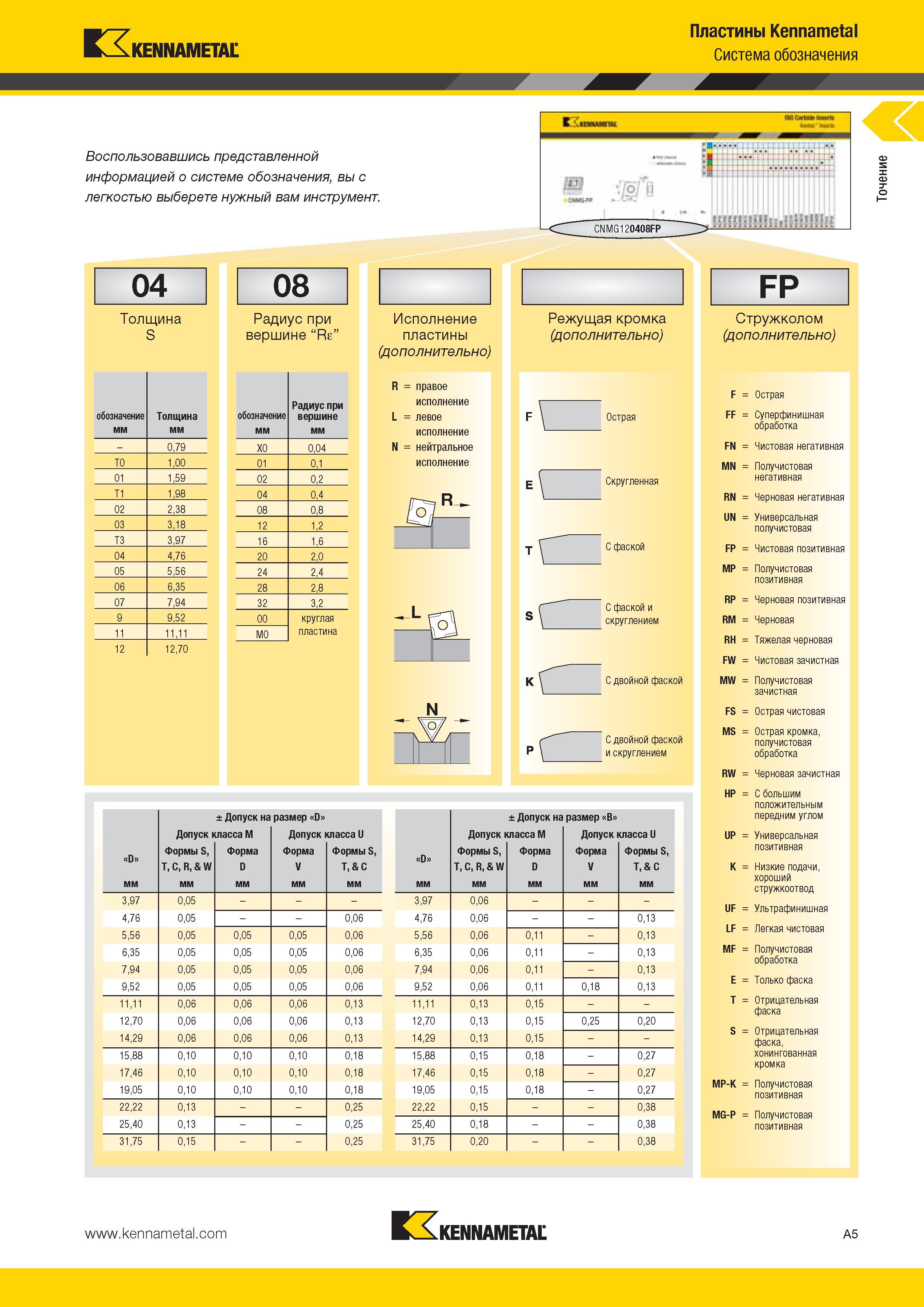

Международная стандартная система обозначения сменных режущих пластин для точения Часть 2 Толщина S обозначение мм Радиус при вершине Исполнение _ пластины (дополнительно) R правое исполнение L левое исполнение нейтральное исполнение Режущая кромка (дополнительно) N Острая R Скругленная С фаской L С фаской и скруглением С двойной фаской N С двойной фаской и скруглением ± Допуск на размер D Допуск класса M Допуск класса U D Формы S, Форма Форма Формы S, T, C, R, & W D V T, & C мм 3,97 0,05 - 4,76 0,05 0,06 5,56 0,05 0,05 0,05 0,06 6,35 0,05 0,05 0,05 0,06 7,94 0,05 0,05 0,05 0,06 9,52 0,05 0,05 0,05 0,06 11,11 0,06 0,06 0,06 0,13 12,70 0,06 0,06 0,06 0,13 14,29 0,06 0,06 0,06 0,13 15,88 0,10 0,10 0,10 0,18 17,46 0,10 0,10 0,10 0,18 19,05 0,10 0,10 0,10 0,18 22,22 0,13 0,25 25,40 0,13 0,25 31,75 0,15 0,25 ± Допуск на размер B Допуск класса M Допуск класса U D Формы S, T, C, R, & W Форма D Форма V Формы S, T, & C мм 3,97 0,06 - 4,76 0,06 0,13 5,56 0,06 0, 11 - 0,13 6,35 0,06 0, 11 - 0,13 7,94 0,06 0, 11 - 0,13 9,52 0,06 0, 11 0,18 0,13 11,11 0,13 0 15 12,70 0,13 0, 15 0,25 0,20 14,29 0,13 0, 15 15,88 0,15 0, 18 - 0,27 17,46 0,15 0, 18 - 0,27 19,05 0,15 0, 18 - 0,27 22,22 0,15 0,38 25,40 0,18 0,38 31,75 0,20 0,38 Стружколом (дополнительно) F FF FN MN RN UN FP MP RP RM RH FW MW FS MS RW HP UP K UF LF MF E T MP-K MG-P Острая Суперфинишная обработка Чистовая негативная Получистовая негативная Черновая негативная Универсальная получистовая Чистовая позитивная Получистовая позитивная Черновая позитивная Черновая Тяжелая черновая Чистовая зачистная Получистовая зачистная Острая чистовая Острая кромка, получистовая обработка Черновая зачистная С большим положительным передним углом Универсальная позитивная Низкие подачи, хороший стружкоотвод Ультрафинишная Легкая чистовая Получистовая обработка Только фаска Отрицательная фаска Отрицательная фаска, хонингованная кромка Получистовая позитивная Получистовая позитивная F S Kennametal A5 Точение Воспользовавшись представленной информацией о системе обозначения, вы с легкостью выберете нужный вам инструмент. Пластины Kennametal Система обозначения То1 CNMG120408FP 04 08 FP Толщина мм - 0,79 T0 1,00 01 1,59 T1 1,98 02 2,38 03 3,18 T3 3,97 04 4,76 05 5,56 06 6,35 07 7,94 9 9,52 11 11,11 12 12,70 “Re” обозначение мм Радиус при вершине мм X0 0,04 01 0,1 02 0,2 04 0,4 08 0,8 12 1,2 16 1,6 20 2,0 24 2,4 28 2,8 32 3,2 00 круглая пластина M0
