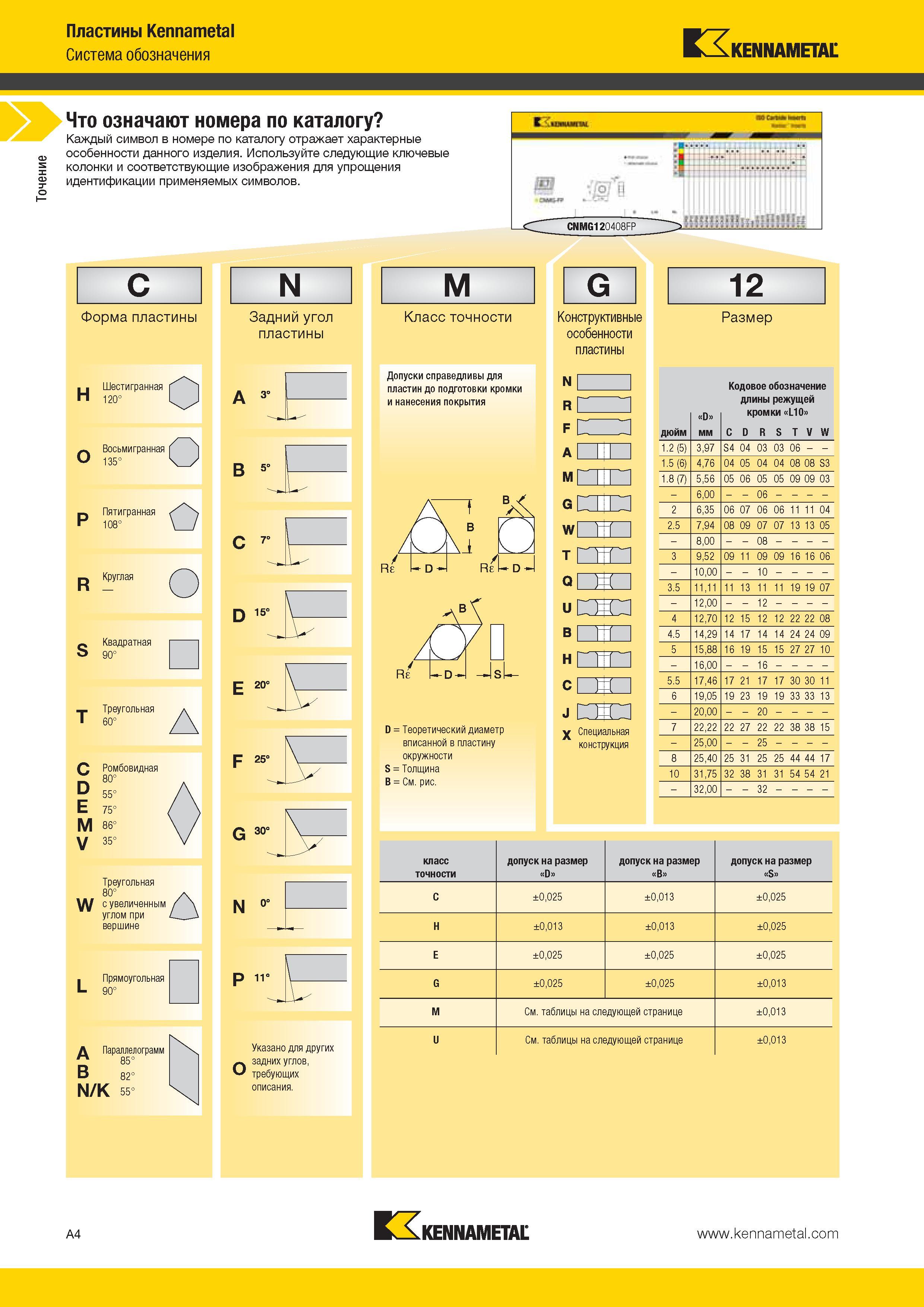

Международная стандартная система обозначения сменных режущих пластин для точения Часть 1 Форма пластины N Задний угол пластины M Класс точности G

Международная стандартная система обозначения сменных режущих пластин для точения Часть 1 Форма пластины N Задний угол пластины M Класс точности G

Международная стандартная система обозначения сменных режущих пластин для точения Часть 1 Форма пластины N Задний угол пластины M Класс точности G _ Конструктивные особенности пластины 12 Размер U Шестигранная H 120° Восьмигранная O 135° Пятигранная P 108° R О о Круглая Треугольная I 60° C Ромбовидная ZT 80° D 55° E 75° M 86° V 35° Треугольная 80° W с увеличенным углом при вершине Прямоугольная L 90° Параллелограмм ” 85° B 82° N/K 55° A B D E F G N °° P 11 O Указано для других задних углов, требующих описания. Допуски справедливы для пластин до подготовки кромки и нанесения покрытия Теоретический диаметр вписанной в пластину окружности S Толщина B См. рис. класс точности Специальная конструкция допуск на размер D Кодовое обозначение длины режущей D кромки L10 дюйм мм C D R S T V W 1.2 (5) 3,97 S4 04 03 03 06 1.5 (6) 4,76 04 05 04 04 08 08 S3 1.8 (7) 5,56 05 06 05 05 09 09 03 - 6,00 06 2 6,35 06 07 06 06 11 11 04 2.5 7,94 08 09 07 07 13 13 05 - 8,00 08 3 9,52 09 11 09 09 16 16 06 - 10,00 10 3.5 11,11 11 13 11 11 19 19 07 - 12,00 12 4 12,70 12 15 12 12 22 22 08 4.5 14,29 14 17 14 14 24 24 09 5 15,88 16 19 15 15 27 27 10 - 16,00 16 5.5 17,46 17 21 17 17 30 30 11 6 19,05 19 23 19 19 33 33 13 - 20,00 20 7 22,22 22 27 22 22 38 38 15 - 25,00 25 8 25,40 25 31 25 25 44 44 17 10 31,75 32 38 31 31 54 54 21 - 32,00 32 допуск на размер B C ±0,025 ±0,013 ±0,025 H ±0,013 ±0,013 ±0,025 E ±0,025 ±0,025 ±0,025 G ±0,025 ±0,025 ±0,013 M См. таблицы на следующей странице ±0,013 U См. таблицы на следующей странице ±0,013 допуск на размер S A4 Kennametal Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов.
