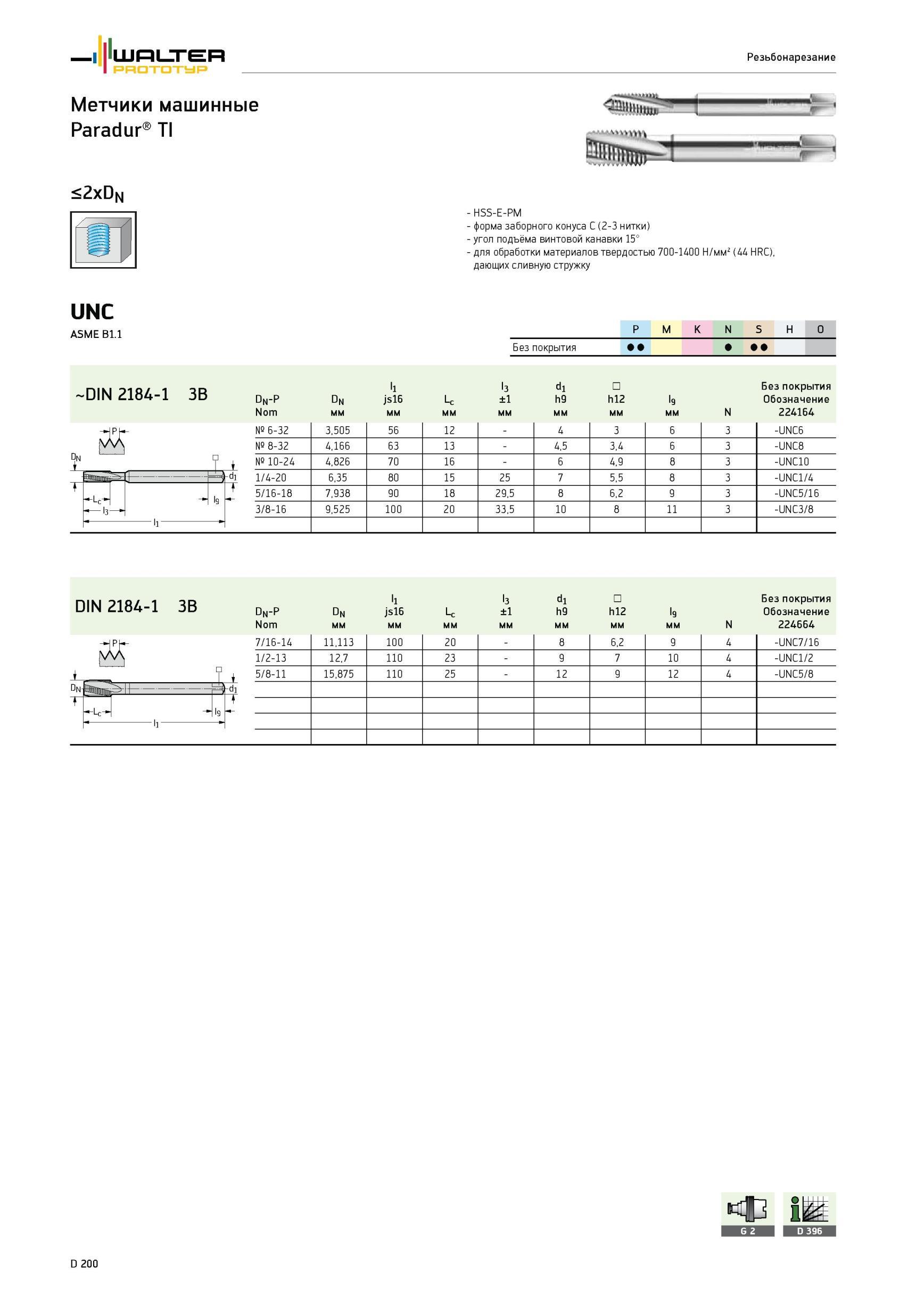

Метчики машинные Walter Paradur TI HSS-E-PM форма заборного конуса C (2-3 нитки) угол подъёма винтовой канавки 15° для обработки материалов твердостью 700-140 Каталог WALTER 2012 Инструмент и оснастка Стр. D200 1126 Lab2u

Обновлено 2020-04-05 20:38:00

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WALTER \| Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

1126 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.D200
Метчики машинные Walter Paradur TI HSS-E-PM форма заборного конуса C (2-3 нитки) угол подъёма винтовой канавки 15° для обработки материалов твердостью 700-140 Метчики машинные Walter Paradur TI HSS-E-PM форма заборного конуса C (2-3 нитки) угол подъёма винтовой канавки 15° для обработки материалов твердостью 700-1400 Н/мм2 (44 HRC), дающих сливную стружку <2xDN UNC ASME B1.1 P M K N S H O Без покрытия -DIN 2184-1 3B Dn-P Nom dn мм js16 мм -c мм l3 ±1 di h9 h12 мм l9 мм Без покрытия Обозначение 224164 № 6-32 3,505 56 12 - 4 3 6 3 -UNC6 № 8-32 4,166 63 13 - 4,5 3,4 6 3 -UNC8 № 10-24 4,826 70 16 - 6 4,9 8 3 -UNC10 1/4-20 6,35 80 15 25 7 5,5 8 3 -UNC1/4 5/16-18 7,938 90 18 29,5 8 6,2 9 3 -UNC5/16 3/8-16 9,525 100 20 33,5 10 8 11 3 -UNC3/8 N мм DIN 2184-1 3B Dn-P dn l1 js16 Lc l3 ±1 d1 h9 h12 l9 Без покрытия Обозначение Nom мм N 224664 7/16-14 11,113 100 20 - 8 6,2 9 4 -UNC7/16 1/2-13 12,7 110 23 - 9 7 10 4 -UNC1/2 5/8-11 15,875 110 25 - 12 9 12 4 -UNC5/8 L Резьбонарезание
