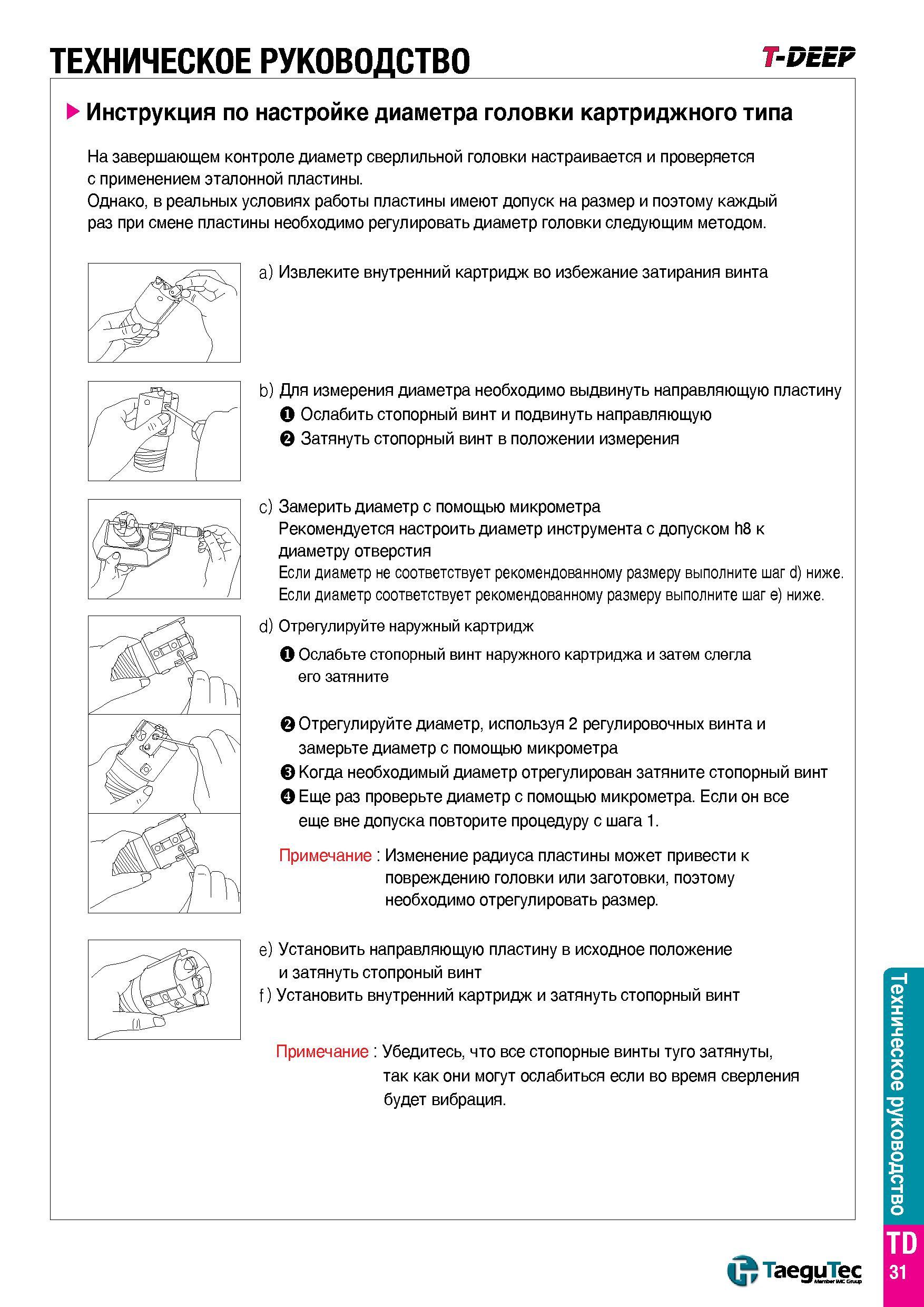

Металлорежущий инструмент для глубокого сверления Инструкция по настройке диаметра головки картриджного типа На завершающем контроле диаметр сверлильной головки настраивается и проверяется с применением эталонной пластины. Однако, в реальных условиях работы пластины имеют допуск на размер и поэтому каждый раз при смене пластины необходимо регулировать диаметр головки следующим методом а) Извлеките внутренний картридж во избежание затирания винта b) Для измерения диаметра необходимо выдвинуть направляющую пластину О Ослабить стопорный винт и подвинуть направляющую 0 Затянуть стопорный винт в положении измерения c) Замерить диаметр с помощью микрометра Рекомендуется настроить диаметр инструмента с допуском h8 к диаметру отверстия Если диаметр не соответствует рекомендованному размеру выполните шаг d) ниже. Если диаметр соответствует рекомендованному размеру выполните шаг e) ниже. d) Отрегулируйте наружный картридж О Ослабьте стопорный винт наружного картриджа и затем слегла его затяните 0 Отрегулируйте диаметр, используя 2 регулировочных винта и замерьте диаметр с помощью микрометра Когда необходимый диаметр отрегулирован затяните стопорный винт О Еще раз проверьте диаметр с помощью микрометра. Если он все еще вне допуска повторите процедуру с шага 1. Примечание Изменение радиуса пластины может привести к повреждению головки или заготовки, поэтому необходимо отрегулировать размер. e) Установить направляющую пластину в исходное положение и затянуть стопроный винт f) Установить внутренний картридж и затянуть стопорный винт Примечание Убедитесь, что все стопорные винты туго затянуты, так как они могут ослабиться если во время сверления будет вибрация. ( TaeguTec TD 31 Техническое руководство ТЕХНИЧЕСКОЕ РУКОВОДСТВО -DEEP
