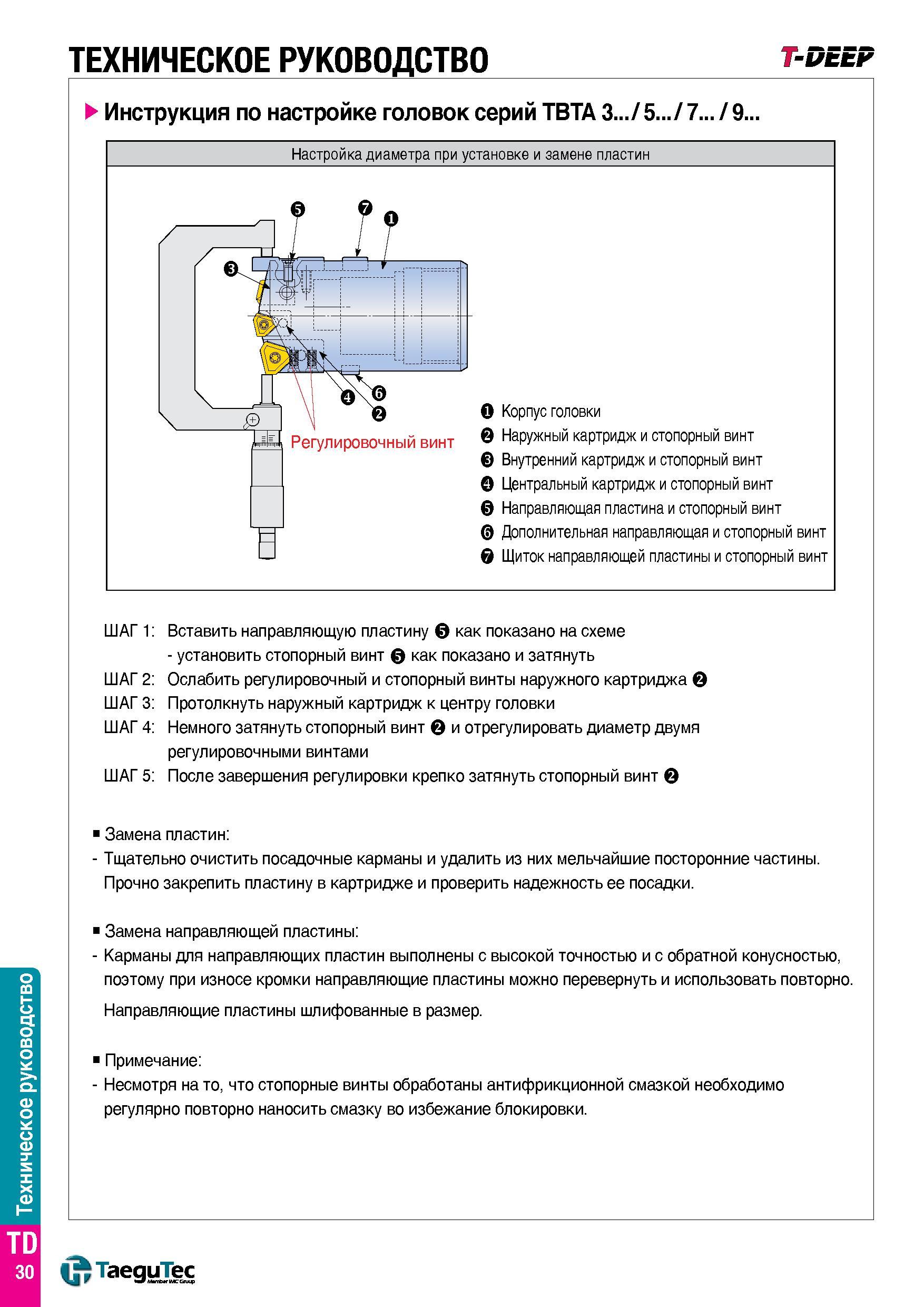

Техническое руководство T-DEEF Инструкция по настройке головок серий TBTA 3 5 7 9 Настройка диаметра при установке и замене пластин \ Регулировочный винт О Корпус головки 0 Наружный картридж и стопорный винт Внутренний картридж и стопорный винт О Центральный картридж и стопорный винт Направляющая пластина и стопорный винт Дополнительная направляющая и стопорный винт Щиток направляющей пластины и стопорный винт ШАГ 1 Вставить направляющую пластину как показано на схеме - установить стопорный винт как показано и затянуть ШАГ 2 Ослабить регулировочный и стопорный винты наружного картриджа 0 ШАГ 3 Протолкнуть наружный картридж к центру головки ШАГ 4 Немного затянуть стопорный винт 0 и отрегулировать диаметр двумя регулировочными винтами ШАГ 5 После завершения регулировки крепко затянуть стопорный винт 0 Замена пластин - Тщательно очистить посадочные карманы и удалить из них мельчайшие посторонние частины. Прочно закрепить пластину в картридже и проверить надежность ее посадки. Замена направляющей пластины - Карманы для направляющих пластин выполнены с высокой точностью и с обратной конусностью, поэтому при износе кромки направляющие пластины можно перевернуть и использовать повторно. Направляющие пластины шлифованные в размер. Примечание - Несмотря на то, что стопорные винты обработаны антифрикционной смазкой необходимо регулярно повторно наносить смазку во избежание блокировки.
