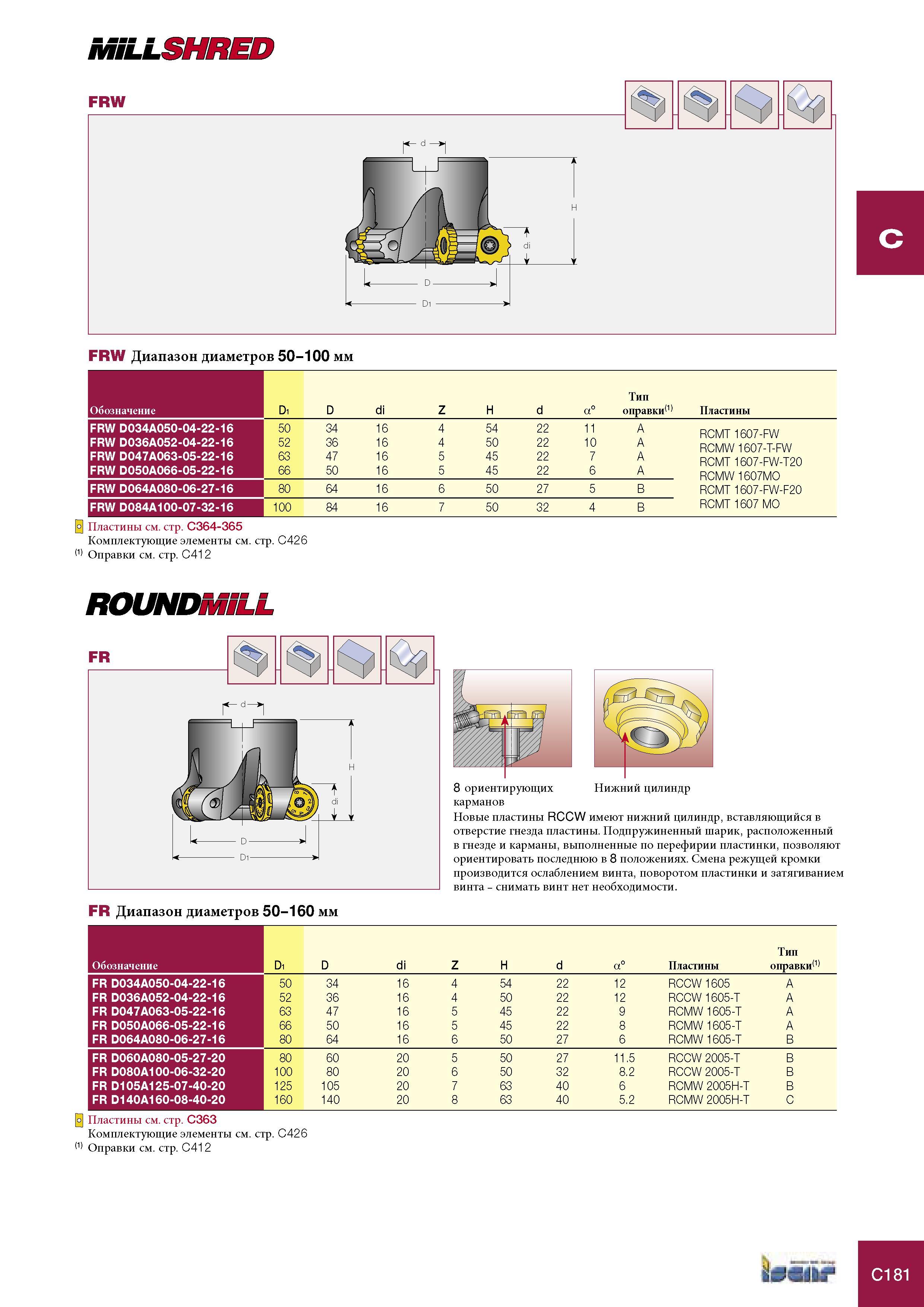

Металлорежущий фрезерный инструмент Iscar FRW Диапазон диаметров 50-100 мм Обозначение D1 D di Z H d a° Тип оправки(1) Пластины FRW D034A050-04-22-16 50 34 1
