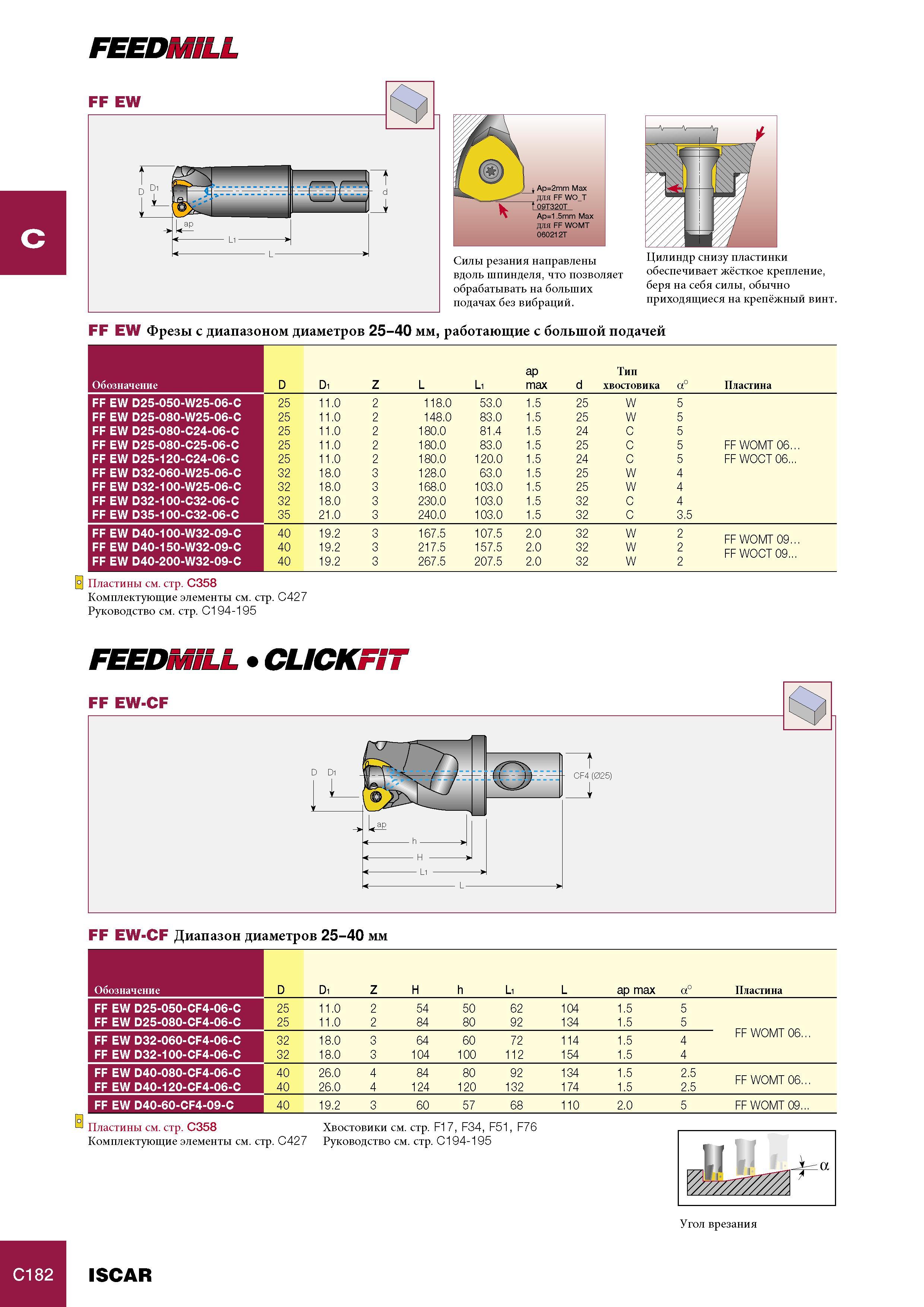

Металлорежущий фрезерный инструмент Iscar для фрезерования на больших подачах Силы резания направлены вдоль шпинделя, что позволяет обрабатывать на больших подачах без вибраций. Цилиндр снизу пластинки обеспечивает жёсткое крепление, беря на себя силы, обычно приходящиеся на крепёжный винт. FF EW Фрезы с диапазоном диаметров 25-40 мм, работающие с большой подачей ap Тип Обозначение D Di Z L Li max d хвостовика a° Пластина FF EW D25-050-W25-06-C 25 11.0 2 118.0 53.0 1.5 25 W 5 FF EW D25-080-W25-06-C 25 11.0 2 148.0 83.0 1.5 25 W 5 FF EW D25-080-C24-06-C 25 11.0 2 180.0 81.4 1.5 24 C 5 FF EW D25-080-C25-06-C 25 11.0 2 180.0 83.0 1.5 25 C 5 FF WOMT 06 FF EW D25-120-C24-06-C 25 11.0 2 180.0 120.0 1.5 24 C 5 FF WOCT 06 FF EW D32-060-W25-06-C 32 18.0 3 128.0 63.0 1.5 25 W 4 FF EW D32-100-W25-06-C 32 18.0 3 168.0 103.0 1.5 25 W 4 FF EW D32-100-C32-06-C 32 18.0 3 230.0 103.0 1.5 32 C 4 FF EW D35-100-C32-06-C 35 21.0 3 240.0 103.0 1.5 32 C 3.5 FF EW D40-100-W32-09-C 40 19.2 3 167.5 107.5 2.0 32 W 2 FF WOMT 09 FF EW D40-150-W32-09-C 40 19.2 3 217.5 157.5 2.0 32 W 2 ГГ VVWIVII Wi FF WOCT 09 FF WOCT 09 FF EW D40-200-W32-09-C 40 19.2 3 267.5 207.5 2.0 32 W 2 \°\ Пластины см. стр. C358 Комплектующие элементы см. стр. C427 Руководство см. стр. C194-195 FEEDSmJL амжш1 FF EW-CF Диапазон диаметров 25-40 мм Обозначение D Di Z H h Li L ap max a° Пластина FF EW D25-050-CF4-06-C 25 11.0 2 54 50 62 104 1.5 5 FF EW D25-080-CF4-06-C 25 11.0 2 84 80 92 134 1.5 5 FF WOMT 06. FF EW D32-060-CF4-06-C 32 18.0 3 64 60 72 114 1.5 4 FF EW D32-100-CF4-06-C 32 18.0 3 104 100 112 154 1.5 4 FF EW D40-080-CF4-06-C 40 26.0 4 84 80 92 134 1.5 2.5 PP ШПМТ FF EW D40-120-CF4-06-C 40 26.0 4 124 120 132 174 1.5 2.5 FF WOMT 06. FF EW D40-60-CF4-09-C 40 19.2 3 60 57 68 110 2.0 5 FF WOMT 09 Пластины см. стр. C358 Хвостовики см. стр. F17, F34, F51, F76 Комплектующие элементы см. стр. C427 Руководство см. стр. C194-195 ISCAR FEEDMiLL C Ci82 FF EW ) j, Ap=2mm Max для FF WO T f 09T320T Ap=i.5mm Max для FF WOMT 0602i2T
