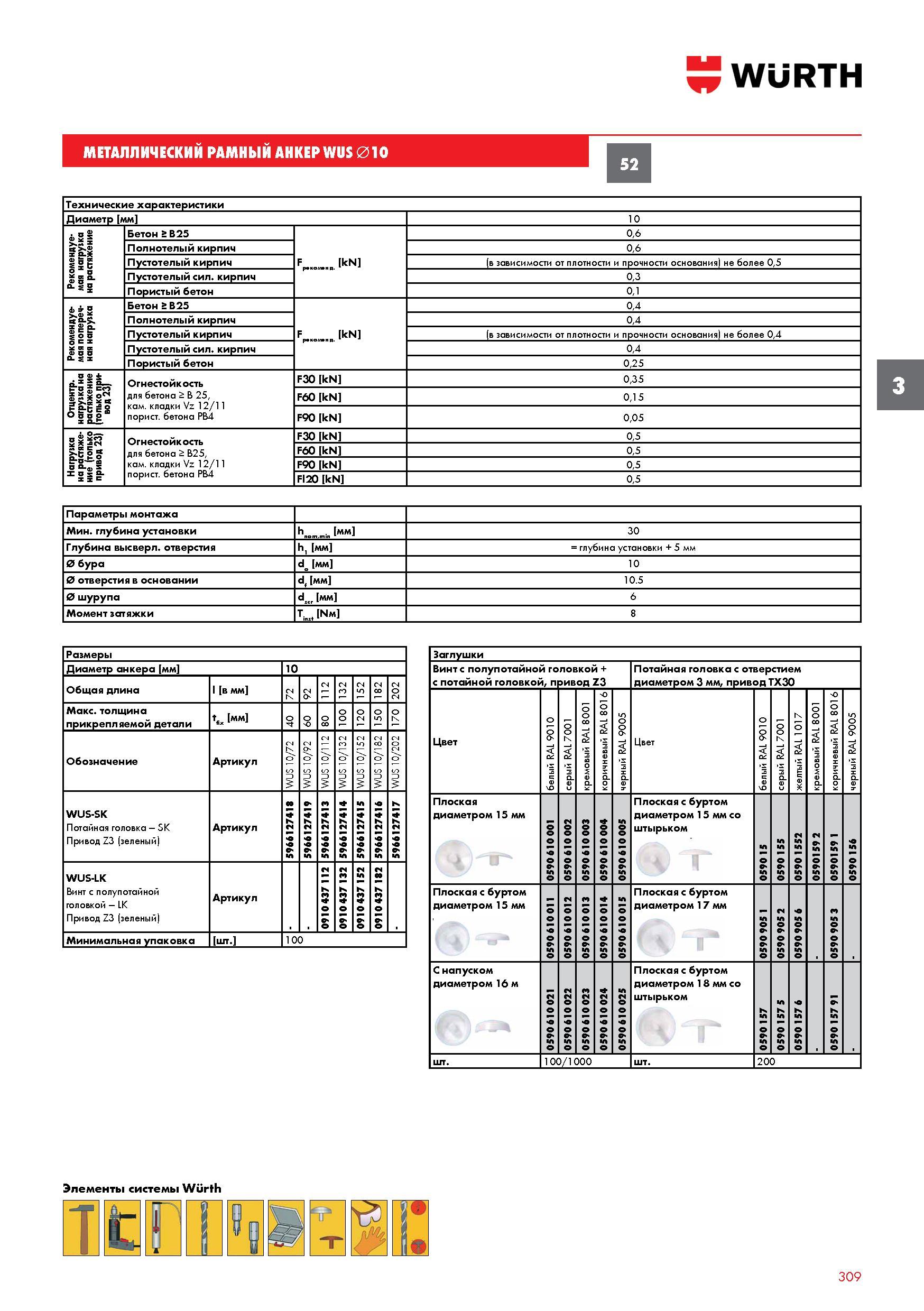

МЕТАЛЛИЧЕСКИЙ РАМНЫЙ АНКЕР WURTH WUS 010 52 Технические характеристики Диаметр мм 10 Рекомендуемая нагрузка на растяжение Бетон & В25 kN 0,6 Полн

МЕТАЛЛИЧЕСКИЙ РАМНЫЙ АНКЕР WURTH WUS 010 52 Технические характеристики Диаметр мм 10 Рекомендуемая нагрузка на растяжение Бетон & В25 kN 0,6 Полнотелый кирпич 0,6 Пустотелый кирпич (в зависимости от плотности и прочности основания не более 0,5 Пустотелый сил. кирпич 0,3 Пористый бетон 0,1 Рекомендуемая поперечная нагрузка Бетон & В25 kN 0,4 Полнотелый кирпич 0,4 Пустотелый кирпич (в зависимости от плотности и прочности основания не более 0,4 Пустотелый сил. кирпич 0,4 Пористый бетон 0,25 Отцентр. нагрузка на растяжение (только привод 23) Огнестойкость для бетона В 25, кам. кладки Vz 12/11 порист. бетона РВ4 F30 kN 0,35 F60 kN 0,15 F90 kN 0,05 Нагрузка на растяжение (только привод 23) Огнестойкость для бетона В25, кам. кладки Vz 12/11 порист. бетона РВ4 F30 kN 0,5 F60 kN 0,5 F90 kN 0,5 Fl20 kN 0,5 Параметры монтажа Мин. глубина установки hnom min мм 30 Глубина высверл. отверстия h, мм = глубина установки + 5 мм 0 бура de мм 10 0 отверстия в основании df мм 10.5 0 шурупа ditr мм 6 Момент затяжки Tins. м 8 3 Размеры Диаметр анкера мм 10 Общая длина l в мм К ск S 2 “ о Макс. толщина прикрепляемой детали Твх мм о 'J ео 0 о CN Обозначение Артикул с i CD WUS-SK Потайная головка SK Привод Z3 (зеленый Артикул 5 WUS-LK Винт с полупотайной головкой LK Привод Z3 (зеленый Артикул п п п в о п в о Минимальная упаковка шт. 100 Заглушки Винт с полупотайной головкой + с потайной головкой, привод Z3 Потайная головка с отверстием диамет ом3мм п иводТХ3 Плоская диаметром 15 мм Плоская с буртом диаметром 15 мм со штырьком Плоская с буртом диаметром 15 мм Плоская с буртом диаметром 17 мм С напуском диаметром 16 м Плоская с буртом диаметром 18 мм со штырьком 100/1000 Цвет Цвет 200 Элементы системы Wurth шт 309
