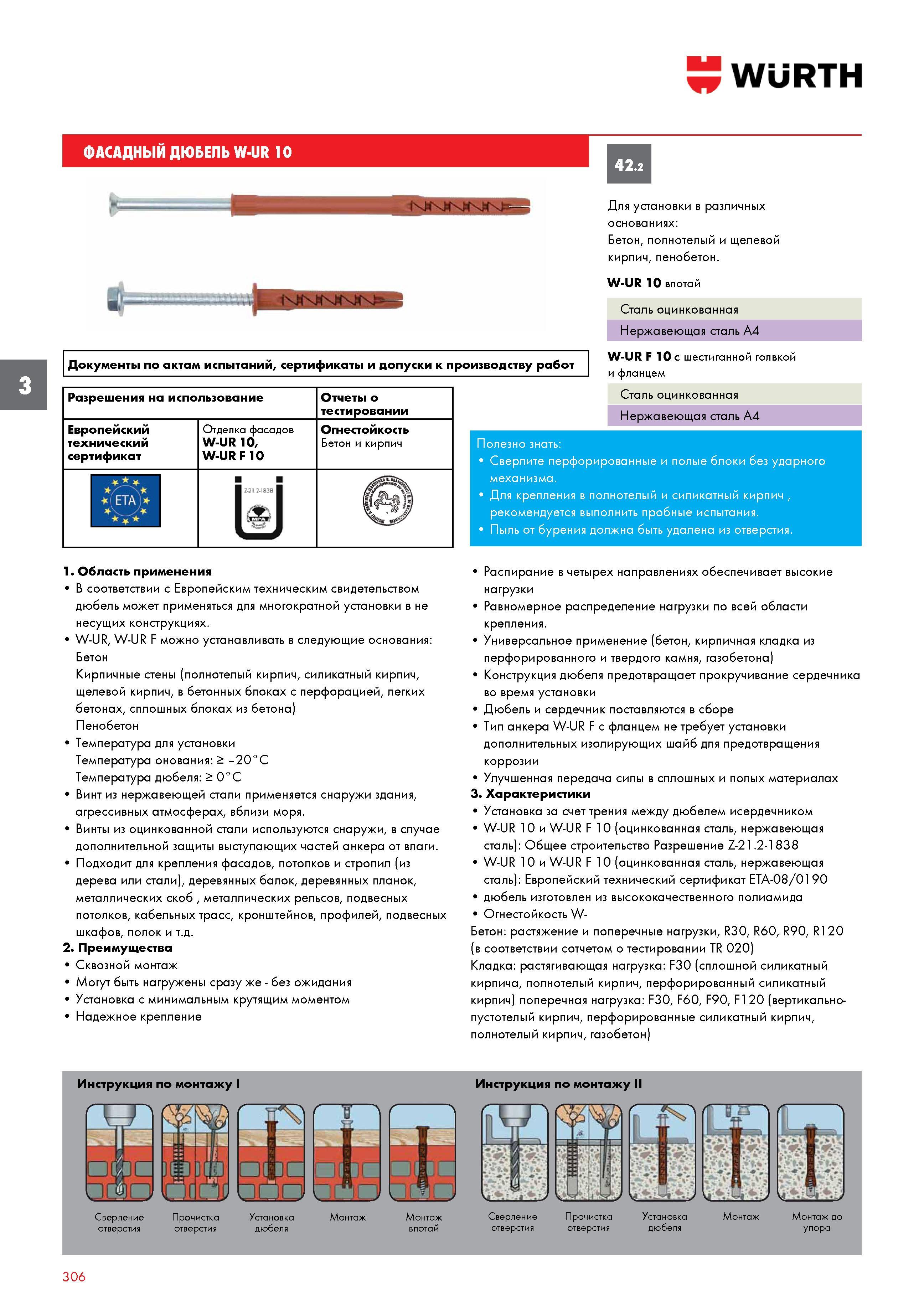

ФАСАДНЫЙ ДЮБЕЛЬ WURTH W-UR 10 Документы по актам испытаний, сертификаты и допуски к производству работ Разрешения на использование Отчеты о тестировании Европейский технический сертификат Отделка фасадов W-UR 10, W-UR F 10 Огнестойкость Бетон и кирпич ETA; +Ч ¥ 1. Область применения В соответствии с Европейским техническим свидетельством дюбель может применяться для многократной установки в не несущих конструкциях. W-UR, W-UR F можно устанавливать в следующие основания Бетон Кирпичные стены (полнотелый кирпич, силикатный кирпич, щелевой кирпич, в бетонных блоках с перфорацией, легких бетонах, сплошных блоках из бетона) Пенобетон Температура для установки Температура онования > -20°C Температура дюбеля > 0°C Винт из нержавеющей стали применяется снаружи здания, агрессивных атмосферах, вблизи моря. Винты из оцинкованной стали используются снаружи, в случае дополнительной защиты выступающих частей анкера от влаги. Подходит для крепления фасадов, потолков и стропил (из дерева или стали), деревянных балок, деревянных планок, металлических скоб , металлических рельсов, подвесных потолков, кабельных трасс, кронштейнов, профилей, подвесных шкафов, полок и т.д. 2. Преимущества Сквозной монтаж Могут быть нагружены сразу же - без ожидания Установка с минимальным крутящим моментом Надежное крепление Для установки в различных основаниях Бетон, полнотелый и щелевой кирпич, пенобетон. W-UR 10 впотай Сталь оцинкованная Нержавеющая сталь A4 W-UR F 10 с шестиганной голвкой и фланцем Сталь оцинкованная Нержавеющая сталь A4 Полезно знать Сверлите перфорированные и полые блоки без ударного механизма. Для крепления в полнотелый и силикатный кирпич , рекомендуется выполнить пробные испытания. Пыль от бурения должна быть удалена из отверстия. Распирание в четырех направлениях обеспечивает высокие нагрузки Равномерное распределение нагрузки по всей области крепления. Универсальное применение (бетон, кирпичная кладка из перфорированного и твердого камня, газобетона) Конструкция дюбеля предотвращает прокручивание сердечника во время установки Дюбель и сердечник поставляются в сборе Тип анкера W-UR F с фланцем не требует установки дополнительных изолирующих шайб для предотвращения коррозии Улучшенная передача силы в сплошных и полых материалах 3. Характеристики Установка за счет трения между дюбелем исердечником W-UR 10 и W-UR F 10 (оцинкованная сталь, нержавеющая сталь) Общее строительство Разрешение Z-21.2-1838 W-UR 10 и W-UR F 10 (оцинкованная сталь, нержавеющая сталь) Европейский технический сертификат ETA-08/0190 дюбель изготовлен из высококачественного полиамида Огнестойкость W- Бетон растяжение и поперечные нагрузки, R30, R60, R90, R120 (в соответствии сотчетом о тестировании TR 020) Кладка растягивающая нагрузка F30 (сплошной силикатный кирпича, полнотелый кирпич, перфорированный силикатный кирпич) поперечная нагрузка F30, F60, F90, F120 (вертикальнопустотелый кирпич, перфорированные силикатный кирпич, полнотелый кирпич, газобетон) 42.2 3 Инструкция по монтажу I Инструкция по монтажу II Сверление Прочистка Установка Монтаж отверстия отверстия дюбеля Монтаж до упора 306
