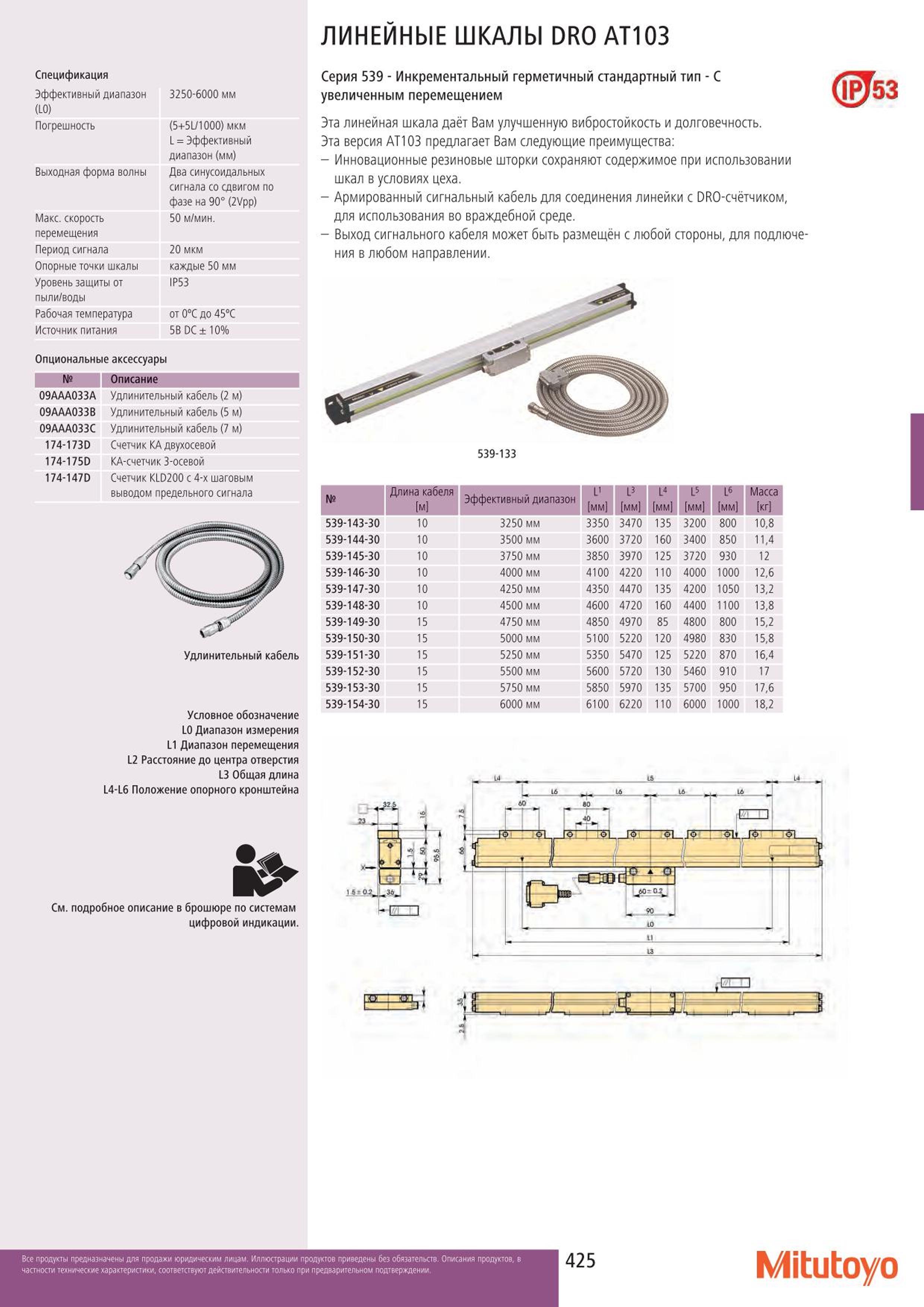

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO АТ103 Спецификация Эффективный диапазон 3250-6000 мм Погрешность (5+5Ш000) мкм L Эффективный диапазон (мм) Выходная форма

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO АТ103 Спецификация Эффективный диапазон 3250-6000 мм Погрешность (5+5Ш000) мкм L Эффективный диапазон (мм) Выходная форма волны Два синусоидальных сигнала со сдвигом по фазе на 90 (2Vpp) Макс. скорость перемещения 50 м мин. Период сигнала 20 мкм Опорные точки шкалы каждые 50 мм Уровень защиты от пыли воды IP53 Рабочая температура от 0С до 45С Источник питания 5В 0С 10% Опциональные аксессуары Описание 09ААА033А 09ААА033В 09ААА033С 174-173D 174-175D 174-147D Удлинительный кабель (2 м) Удлинительный кабель (5 м) Удлинительный кабель (7 м) Счетчик КА двухосевой КА-счетчик 3-осевой Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Удлинительный кабель Условное обозначение L0 Диапазон измерения L1 Диапазон перемещения L2 Расстояние до центра отверстия L3 Общая длина L4-L6 Положение опорного кронштейна См. подробное описание в брошюре по системам цифровой индикации. Серия 539 Инкрементальный герметичный стандартный тип С увеличенным перемещением Эта линейная шкала даёт Вам улучшенную вибростойкость и долговечность. Эта версия АТ103 предлагает Вам следующие преимущества: Инновационные резиновые шторки сохраняют содержимое при использовании шкал в условиях цеха. Армированный сигнальный кабель для соединения линейки с DRO-счётчиком для использования во враждебной среде. Выход сигнального кабеля может быть размещён с любой стороны для подлюче-ния в любом направлении. (jPj53 Длина кабеля м) Эффективный диапазон и мм L мм L4 мм 1 мм Масса кг 539-143-30 10 3250 мм 3350 3470 135 3200 800 108 539-144-30 10 3500 мм 3600 3720 160 3400 850 114 539-145-30 10 3750 мм 3850 3970 125 3720 930 12 539-146-30 10 4000 мм 4100 4220 110 4000 1000 126 539-147-30 10 4250 мм 4350 4470 135 4200 1050 132 539-148-30 10 4500 мм 4600 4720 160 4400 1100 138 539-149-30 15 4750 мм 4850 4970 85 4800 800 152 539-150-30 15 5000 мм 5100 5220 120 4980 830 158 539-151-30 15 5250 мм 5350 5470 125 5220 870 164 539-152-30 15 5500 мм 5600 5720 130 5460 910 17 539-153-30 15 5750 мм 5850 5970 135 5700 950 176 539-154-30 15 6000 мм 6100 6220 110 6000 1000 182 ДГГПО: JL. -JL-H.. 539-133 425 Mitutoyo
