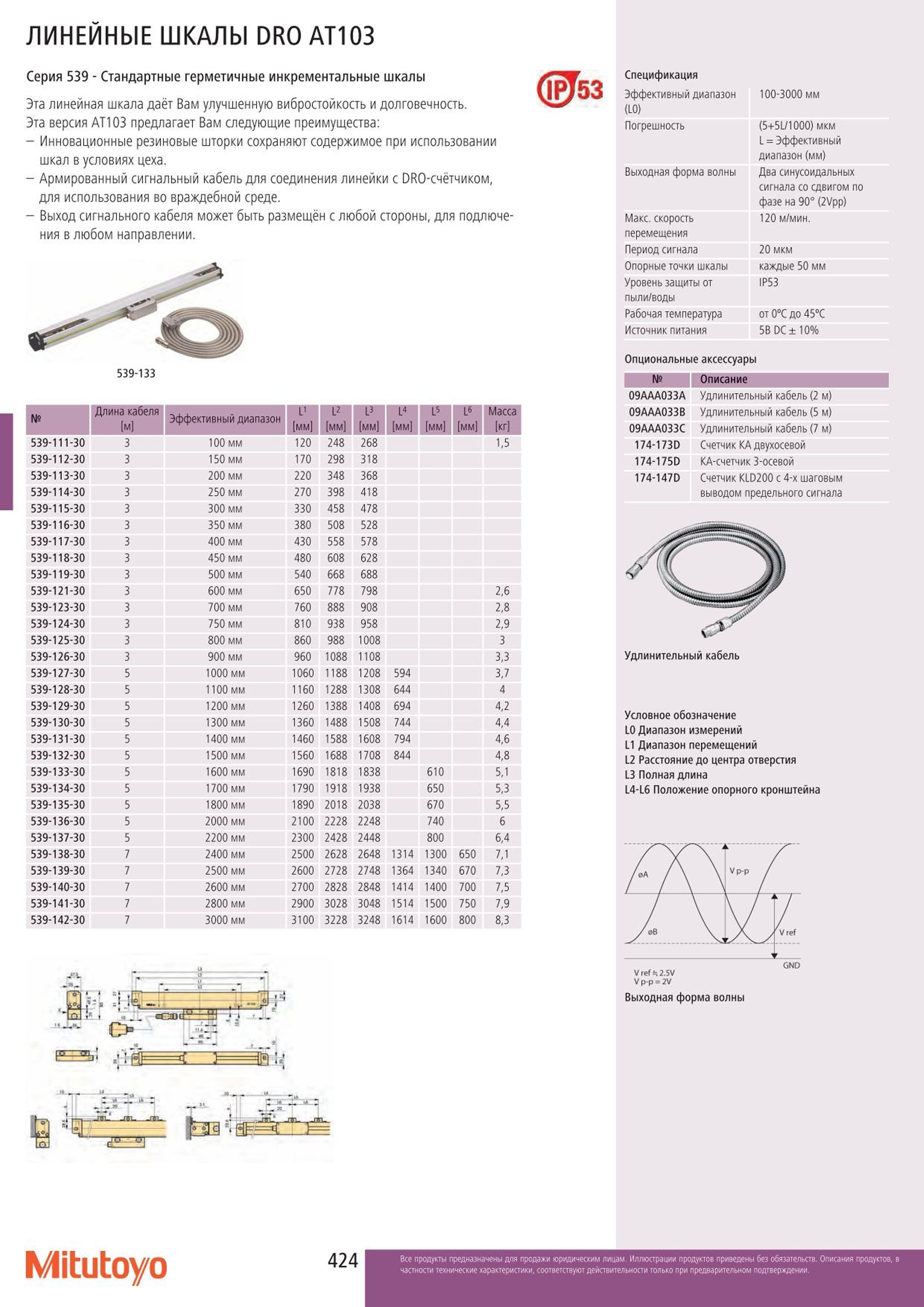

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO АТ103 Серия 539 Стандартные герметичные инкрементальные шкалы Эта линейная шкала даёт Вам улучшенную вибростойкость и долг

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO АТ103 Серия 539 Стандартные герметичные инкрементальные шкалы Эта линейная шкала даёт Вам улучшенную вибростойкость и долговечность. Эта версия АТ103 предлагает Вам следующие преимущества: Инновационные резиновые шторки сохраняют содержимое при использовании шкал в условиях цеха. Армированный сигнальный кабель для соединения линейки с DRO-счётчиком для использования во враждебной среде. Выход сигнального кабеля может быть размещён с любой стороны для подлюче-ния в любом направлении. (ТрТЬз 539-133 Длина кабеля N Эффективный диапазон и мм I2 (мм L мм L4 мм Lb мм Lb мм Масса кг 539-111-30 3 100 мм 120 248 268 15 539-112-30 3 150 мм 170 298 318 539-113-30 3 200 мм 220 348 368 539-114-30 3 250 мм 270 398 418 539-115-30 3 300 мм 330 458 478 539-116-30 3 350 мм 380 508 528 539-117-30 3 400 мм 430 558 578 539-118-30 3 450 мм 480 608 628 539-119-30 3 500 мм 540 668 688 539-121-30 3 600 мм 650 778 798 26 539-123-30 3 700 мм 760 888 908 28 539-124-30 3 750 мм 810 938 958 29 539-125-30 3 800 мм 860 988 1008 3 539-126-30 3 900 мм 960 1088 1108 33 539-127-30 5 1000 мм 1060 1188 1208 594 37 539-128-30 5 1100 мм 1160 1288 1308 644 4 539-129-30 5 1200 мм 1260 1388 1408 694 42 539-130-30 5 1300 мм 1360 1488 1508 744 44 539-131-30 5 1400 мм 1460 1588 1608 794 46 539-132-30 5 1500 мм 1560 1688 1708 844 48 539-133-30 5 1600 мм 1690 1818 1838 610 51 539-134-30 5 1700 мм 1790 1918 1938 650 53 539-135-30 5 1800 мм 1890 2018 2038 670 55 539-136-30 5 2000 мм 2100 2228 2248 740 6 539-137-30 5 2200 мм 2300 2428 2448 800 64 539-138-30 7 2400 мм 2500 2628 2648 1314 1300 650 71 539-139-30 7 2500 мм 2600 2728 2748 1364 1340 670 73 539-140-30 7 2600 мм 2700 2828 2848 1414 1400 700 75 539-141-30 7 2800 мм 2900 3028 3048 1514 1500 750 79 539-142-30 7 3000 мм 3100 3228 3248 1614 1600 800 83 Гг u 17 II ЩГ- ju Sf t i fft Спецификация Эффективный диапазон (L0) 100-3000 мм Погрешность (5+5L 1000) мкм L Эффективный диапазон (мм) Выходная форма волны Два синусоидальных сигнала со сдвигом по фазе на 90 (2Vpp) Макс. скорость перемещения 120 м мин. Период сигнала 20 мкм Опорные точки шкалы каждые 50 мм Уровень защиты от пыли воды IP53 Рабочая температура от 0С до 45С Источник питания 5В DC 10% Опциональные аксессуары Описание 09ААА033А Удлинительный кабель (2 м) 09ААА033В Удлинительный кабель (5 м) 09ААА033С Удлинительный кабель (7 м) 174-173D Счетчик КА двухосевой 174-175D КА-счетчик 3-осевой 174-147D Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Условное обозначение L0 Диапазон измерений L1 Диапазон перемещений L2 Расстояние до центра отверстия L3 Полная длина L4-L6 Положение опорного кронштейна GND V ref 2.5V V рр 2V Выходная форма волны Удлинительный кабель Mitutoyo 424 О .
