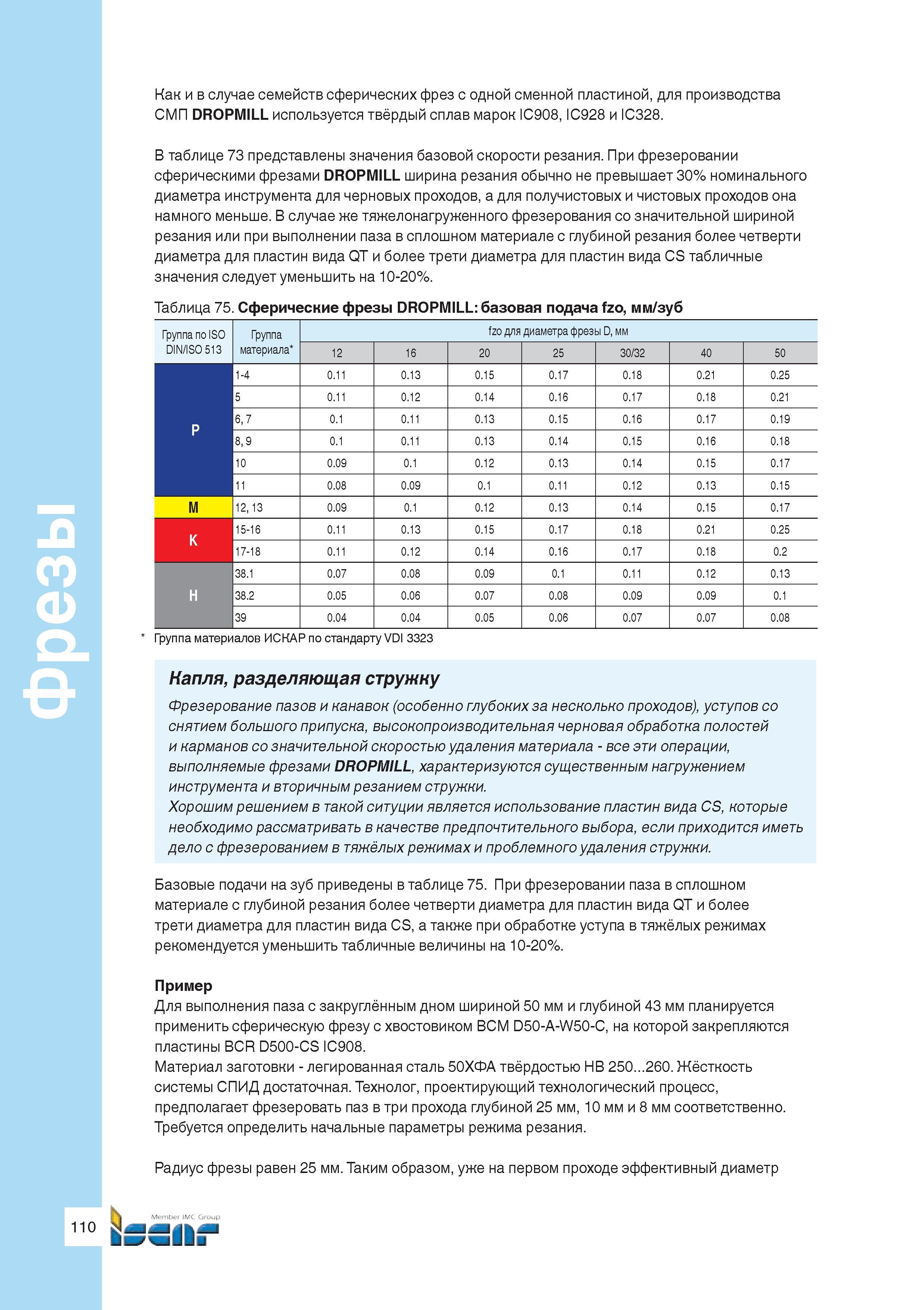

Как и в случае семейств сферических фрез с одной сменной пластиной, для производства СМП DROPMILL используется твёрдый сплав марок IC908, IC928 и IC328. В таблице 73 представлены значения базовой скорости резания. При фрезеровании сферическими фрезами DROPMILL ширина резания обычно не превышает 30% номинального диаметра инструмента для черновых проходов, а для получистовых и чистовых проходов она намного меньше. В случае же тяжелонагруженного фрезерования со значительной шириной резания или при выполнении паза в сплошном материале с глубиной резания более четверти диаметра для пластин вида QT и более трети диаметра для пластин вида CS табличные значения следует уменьшить на 10-20%. Таблица 75. Сферические фрезы DROPMILL базовая подача fzo, мм/зуб Группа по ISO Группа fzo для диаметра фрезы D, мм DIN/ISO 513 материала 12 16 20 25 30/32 40 50 1-4 0.11 0.13 0.15 0.17 0.18 0.21 0.25 5 0.11 0.12 0.14 0.16 0.17 0.18 0.21 D 6, 7 0.1 0.11 0.13 0.15 0.16 0.17 0.19 P 8, 9 0.1 0.11 0.13 0.14 0.15 0.16 0.18 10 0.09 0.1 0.12 0.13 0.14 0.15 0.17 11 0.08 0.09 0.1 0.11 0.12 0.13 0.15 M 12, 13 0.09 0.1 0.12 0.13 0.14 0.15 0.17 K 15-16 0.11 0.13 0.15 0.17 0.18 0.21 0.25 17-18 0.11 0.12 0.14 0.16 0.17 0.18 0.2 38.1 0.07 0.08 0.09 0.1 0.11 0.12 0.13 H 38.2 0.05 0.06 0.07 0.08 0.09 0.09 0.1 39 0.04 0.04 0.05 0.06 0.07 0.07 0.08 Группа материалов ИСКАР по стандарту VDI 3323 Капля, разделяющая стружну Фрезерование пазов и канавок (особенно глубоких за несколько проходов), уступов со снятием большого припуска, высокопроизводительная черновая обработка полостей и карманов со значительной скоростью удаления материала - все эти операции, выполняемые фрезами DROPMILL, характеризуются существенным нагружением инструмента и вторичным резанием стружки. Хорошим решением в такой ситуции является использование пластин вида CS, которые необходимо рассматривать в качестве предпочтительного выбора, если приходится иметь дело с фрезерованием в тяжёлых режимах и проблемного удаления стружки. ы з е Л е Базовые подачи на зуб приведены в таблице 75. При фрезеровании паза в сплошном материале с глубиной резания более четверти диаметра для пластин вида QT и более трети диаметра для пластин вида CS, а также при обработке уступа в тяжёлых режимах рекомендуется уменьшить табличные величины на 10-20%. Пример Для выполнения паза с закруглённым дном шириной 50 мм и глубиной 43 мм планируется применить сферическую фрезу с хвостовиком BCM D50-A-W50-C, на которой закрепляются пластины BCR D500-CS IC908. Материал заготовки - легированная сталь 50ХФА твёрдостью HB 250 260. Жёсткость системы СПИД достаточная. Технолог, проектирующий технологический процесс, предполагает фрезеровать паз в три прохода глубиной 25 мм, 10 мм и 8 мм соответственно. Требуется определить начальные параметры режима резания. Радиус фрезы равен 25 мм. Таким образом, уже на первом проходе эффективный диаметр
