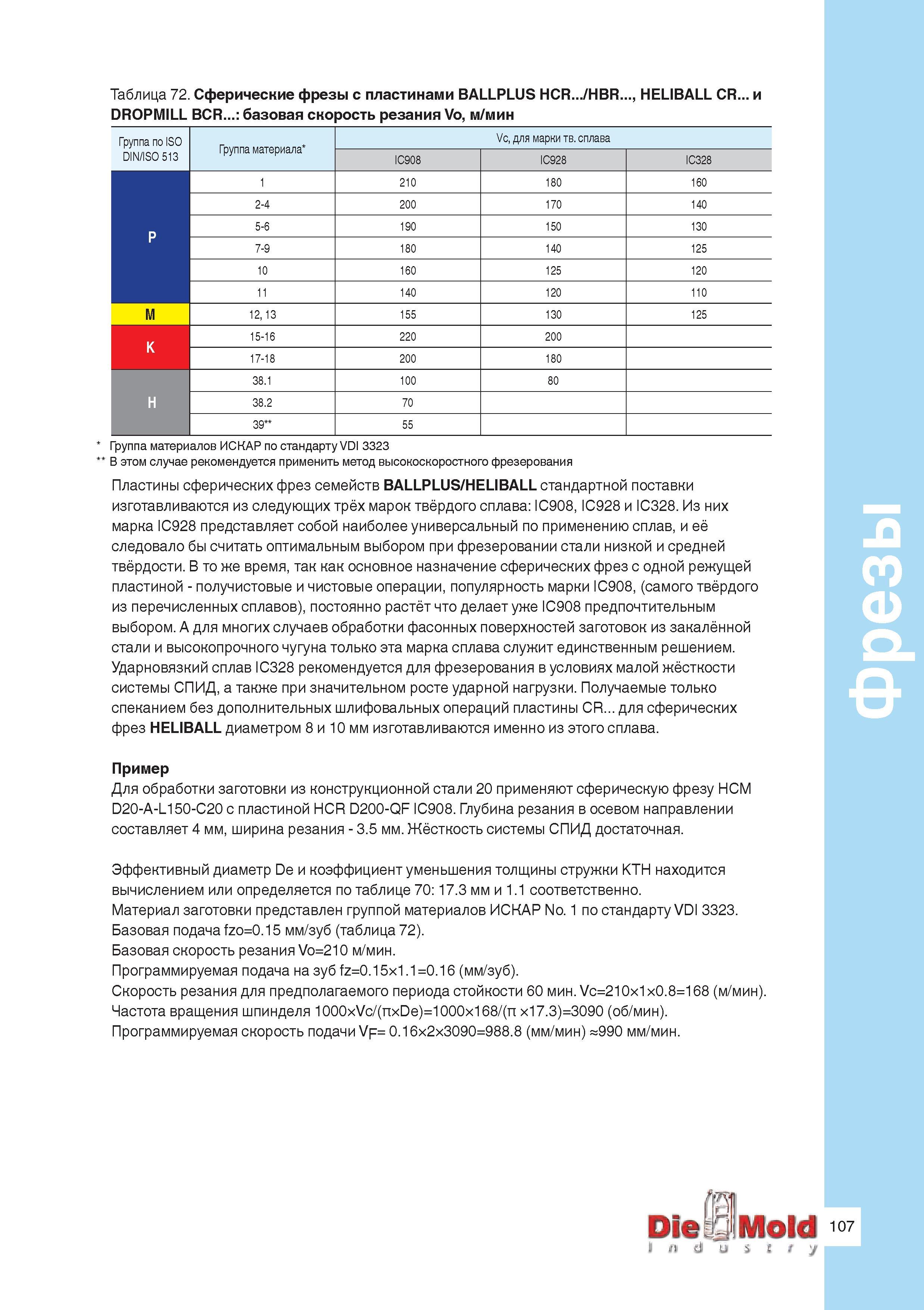

Таблица 72. Сферические фрезы с пластинами BALLPLUS HCR /HBR , HELIBALL CR и DROPMILL BCR базовая ско эость резания Vo, м/мин Группа по ISO Группа материала Vc, для марки тв. сплава DIN/ISO 513 IC908 IC928 IC328 1 210 180 160 2-4 200 170 140 D 5-6 190 150 130 г 7-9 180 140 125 10 160 125 120 11 140 120 110 M 12, 13 155 130 125 K 15-16 220 200 17-18 200 180 38.1 100 80 H 38.2 70 39 55 Группа материалов ИСКАР по стандарту VDI 3323 В этом случае рекомендуется применить метод высокоскоростного фрезерования Пластины сферических фрез семейств BALLPLUS/HELIBALL стандартной поставки изготавливаются из следующих трёх марок твёрдого сплава IC908, IC928 и IC328. Из них марка IC928 представляет собой наиболее универсальный по применению сплав, и её следовало бы считать оптимальным выбором при фрезеровании стали низкой и средней твёрдости. В то же время, так как основное назначение сферических фрез с одной режущей пластиной - получистовые и чистовые операции, популярность марки IC908, (самого твёрдого из перечисленных сплавов), постоянно растёт что делает уже IC908 предпочтительным выбором. А для многих случаев обработки фасонных поверхностей заготовок из закалённой стали и высокопрочного чугуна только эта марка сплава служит единственным решением. Ударновязкий сплав IC328 рекомендуется для фрезерования в условиях малой жёсткости системы СПИД, а также при значительном росте ударной нагрузки. Получаемые только спеканием без дополнительных шлифовальных операций пластины CR для сферических фрез HELIBALL диаметром 8 и 10 мм изготавливаются именно из этого сплава. Пример Для обработки заготовки из конструкционной стали 20 применяют сферическую фрезу HCM D20-A-L150-C20 с пластиной HCR D200-QF IC908. Глубина резания в осевом направлении составляет 4 мм, ширина резания - 3.5 мм. Жёсткость системы СПИД достаточная. Эффективный диаметр De и коэффициент уменьшения толщины стружки KTH находится вычислением или определяется по таблице 70 17.3 мм и 1.1 соответственно. Материал заготовки представлен группой материалов ИСКАР No. 1 по стандарту VDI 3323. Базовая подача fzo=0.15 мм/зуб (таблица 72). Базовая скорость резания Vo=210 м/мин. Программируемая подача на зуб fz=0.15x1.1=0.16 (мм/зуб). Скорость резания для предполагаемого периода стойкости 60 мин. Vc=210x1x0.8=168 (м/мин). Частота вращения шпинделя 1000xVc/(nxDe)=1000x168/(n x17.3)=3090 (об/мин). Программируемая скорость подачи Vf= 0.16x2x3090=988.8 (мм/мин) =990 мм/мин. ГП 1°7 1 п d у s t / 'j Фрезы
