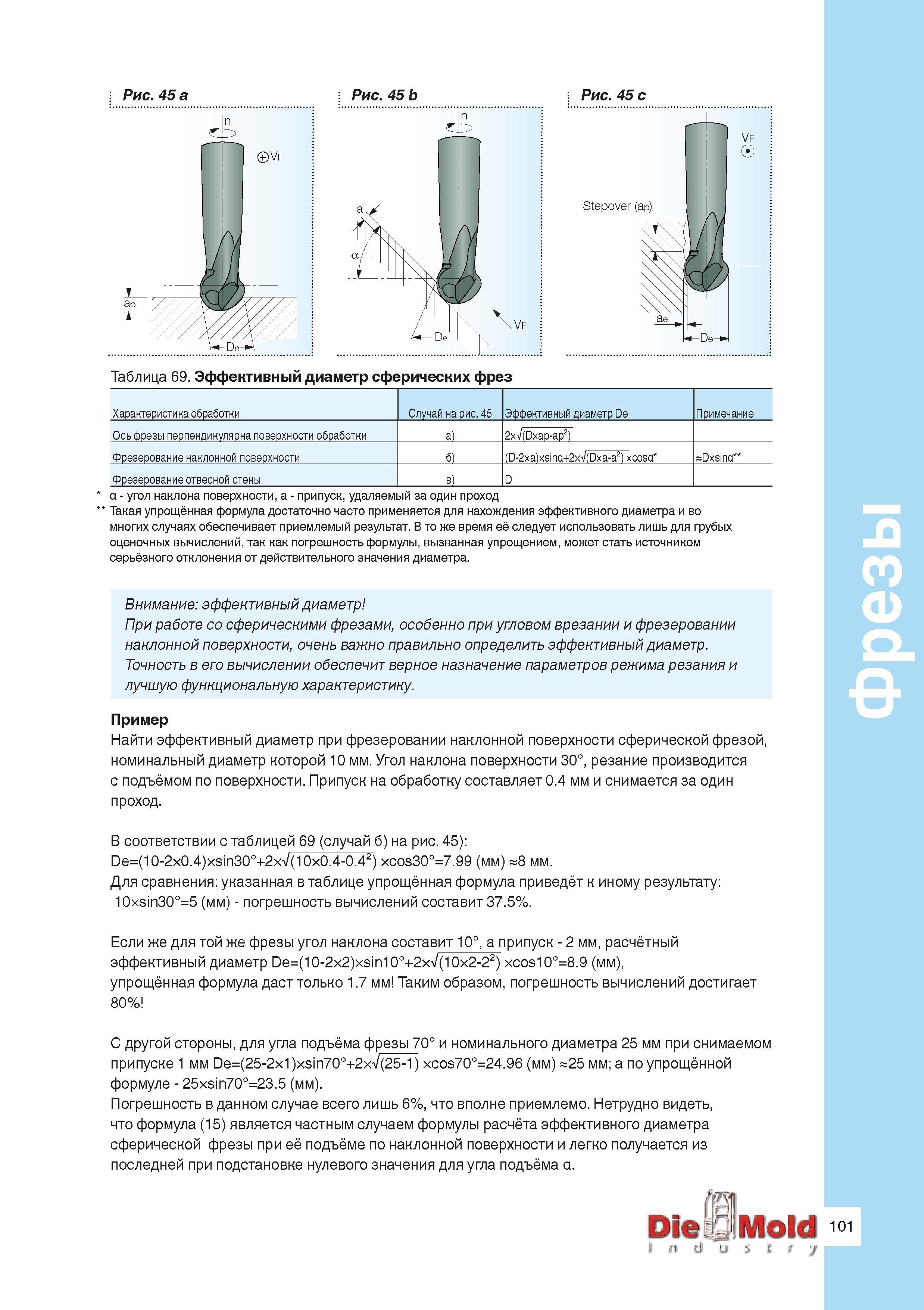

При работе со сферическими фрезами, особенно при угловом врезании и фрезеровании наклонной поверхности, очень важно правильно определить эффективный диаметр. Точность в его вычислении обеспечит верное назначение параметров режима резания и лучшую функциональную характеристику. Пример Найти эффективный диаметр при фрезеровании наклонной поверхности сферической фрезой, номинальный диаметр которой 10 мм. Угол наклона поверхности 30°, резание производится с подъёмом по поверхности. Припуск на обработку составляет 0.4 мм и снимается за один проход. В соответствии с таблицей 69 (случай б) на рис. 45) De=(10-2x0.4)xsin30°+2xV(10x0.4-0.42) xcos30°=7.99 (мм) =8 мм. Для сравнения указанная в таблице упрощённая формула приведёт к иному результату 10xsin30°=5 (мм) - погрешность вычислений составит 37.5%. Если же для той же фрезы угол наклона составит 10°, а припуск - 2 мм, расчётный эффективный диаметр De=(10-2x2)xsin10°+2xV(10x2-22) xcos10°=8.9 (мм), упрощённая формула даст только 1.7 мм Таким образом, погрешность вычислений достигает 80% C другой стороны, для угла подъёма фрезы 70° и номинального диаметра 25 мм при снимаемом припуске 1 мм De=(25-2x1)xsin70°+2xV(25-1) xcos70°=24.96 (мм) =25 мм; а по упрощённой формуле - 25xsin70°=23.5 (мм). Погрешность в данном случае всего лишь 6%, что вполне приемлемо. Нетрудно видеть, что формула (15) является частным случаем формулы расчёта эффективного диаметра сферической фрезы при её подъёме по наклонной поверхности и легко получается из последней при подстановке нулевого значения для угла подъёма а. И Die Mold 101 Фрезы Рис. 45 b Таблица 69. Эффективный диаметр сферических фрез Рис. 45 с Характеристика обработки Случай на рис. 45 Эффективный диаметр De Примечание Ось фрезы перпендикулярна поверхности обработки а) 2xV(Dxap-ap2) Фрезерование наклонной поверхности б) (D-2xa)xsina+2xV(Dxa-a2) xcosa =Dxsina Фрезерование отвесной стены в) D а - угол наклона поверхности, a - припуск, удаляемый за один проход Такая упрощённая формула достаточно часто применяется для нахождения эффективного диаметра и во многих случаях обеспечивает приемлемый результат. В то же время её следует использовать лишь для грубых оценочных вычислений, так как погрешность формулы, вызванная упрощением, может стать источником серьёзного отклонения от действительного значения диаметра. Внимание эффективный диаметр
