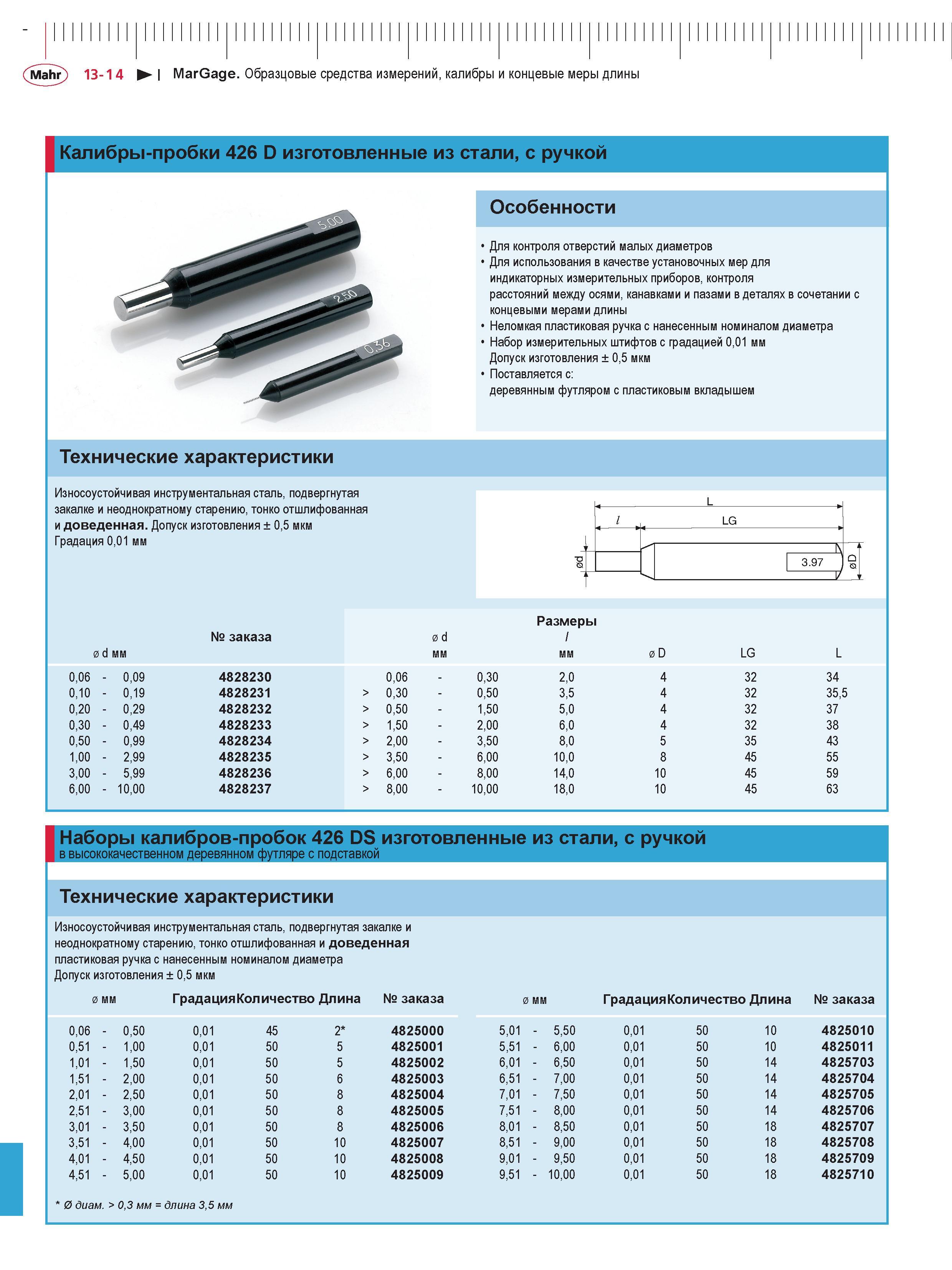

Контрольные калибры Mahr с ручкой Калибры-пробки 426 D серии изготовленные из стали Применение Для контроля отверстий малых диаметров Для использования —> _ в качестве установочных мер для индикаторных измерительных приборов, контроля расстояний между осями, канавками и пазами в деталях в сочетании с концевыми мерами длины Неломкая пластиковая ручка с нанесенным номиналом диаметра Набор измерительных штифтов с градацией 0,01 мм Допуск изготовления ± 0,5 мкм Поставляется с: деревянным футляром с пластиковым вкладышем Технические характеристики Износоустойчивая инструментальная сталь, подвергнутая закалке и неоднократному старению, тонко отшлифованная и доведенная. Допуск изготовления ± 0,5 мкм Градация 0,01 мм размеры № заказа 0 d l 0 d мм 0 D LG L 0,06 - 0,09 4828230 0,06 - 0,30 2,0 4 32 34 0,10 - 0,19 4828231 > 0,30 - 0,50 3,5 4 32 35,5 0,20 - 0,29 4828232 > 0,50 - 1,50 5,0 4 32 37 0,30 - 0,49 4828233 > 1,50 - 2,00 6,0 4 32 38 0,50 - 0,99 4828234 > 2,00 - 3,50 8,0 5 35 43 1,00 - 2,99 4828235 > 3,50 - 6,00 10,0 8 45 55 3,00 - 5,99 4828236 > 6,00 - 8,00 14,0 10 45 59 6,00 - 10,00 4828237 > 8,00 - 10,00 18,0 10 45 63 наборы калибров-пробок 426 DS изготовленные из стали, с ручкой в высококачественном деревянном футляре с подставкой Технические характеристики Износоустойчивая инструментальная сталь, подвергнутая закалке и неоднократному старению, тонко отшлифованная и доведенная пластиковая ручка с нанесенным номиналом диаметра Допуск изготовления ± 0,5 мкм 0 мм Градацияколичество длина № заказа 0 мм Градацияколичество длина № заказа 0,06 - 0,50 0,01 45 2* 4825000 5,01 - 5,50 0,01 50 10 4825010 0,51 - 1,00 0,01 50 5 4825001 5,51 - 6,00 0,01 50 10 4825011 1,01 - 1,50 0,01 50 5 4825002 6,01 - 6,50 0,01 50 14 4825703 1,51 - 2,00 0,01 50 6 4825003 6,51 - 7,00 0,01 50 14 4825704 2,01 - 2,50 0,01 50 8 4825004 7,01 - 7,50 0,01 50 14 4825705 2,51 - 3,00 0,01 50 8 4825005 7,51 - 8,00 0,01 50 14 4825706 3,01 - 3,50 0,01 50 8 4825006 8,01 - 8,50 0,01 50 18 4825707 3,51 - 4,00 0,01 50 10 4825007 8,51 - 9,00 0,01 50 18 4825708 4,01 - 4,50 0,01 50 10 4825008 9,01 - 9,50 0,01 50 18 4825709 4,51 - 5,00 0,01 50 10 4825009 9,51 - 10,00 0,01 50 18 4825710 * 0 диам. > 0,3 мм = длина 3,5 мм Mahr 13-14 I MarGage. Образцовые средства измерений, калибры и концевые меры длины Особенности
