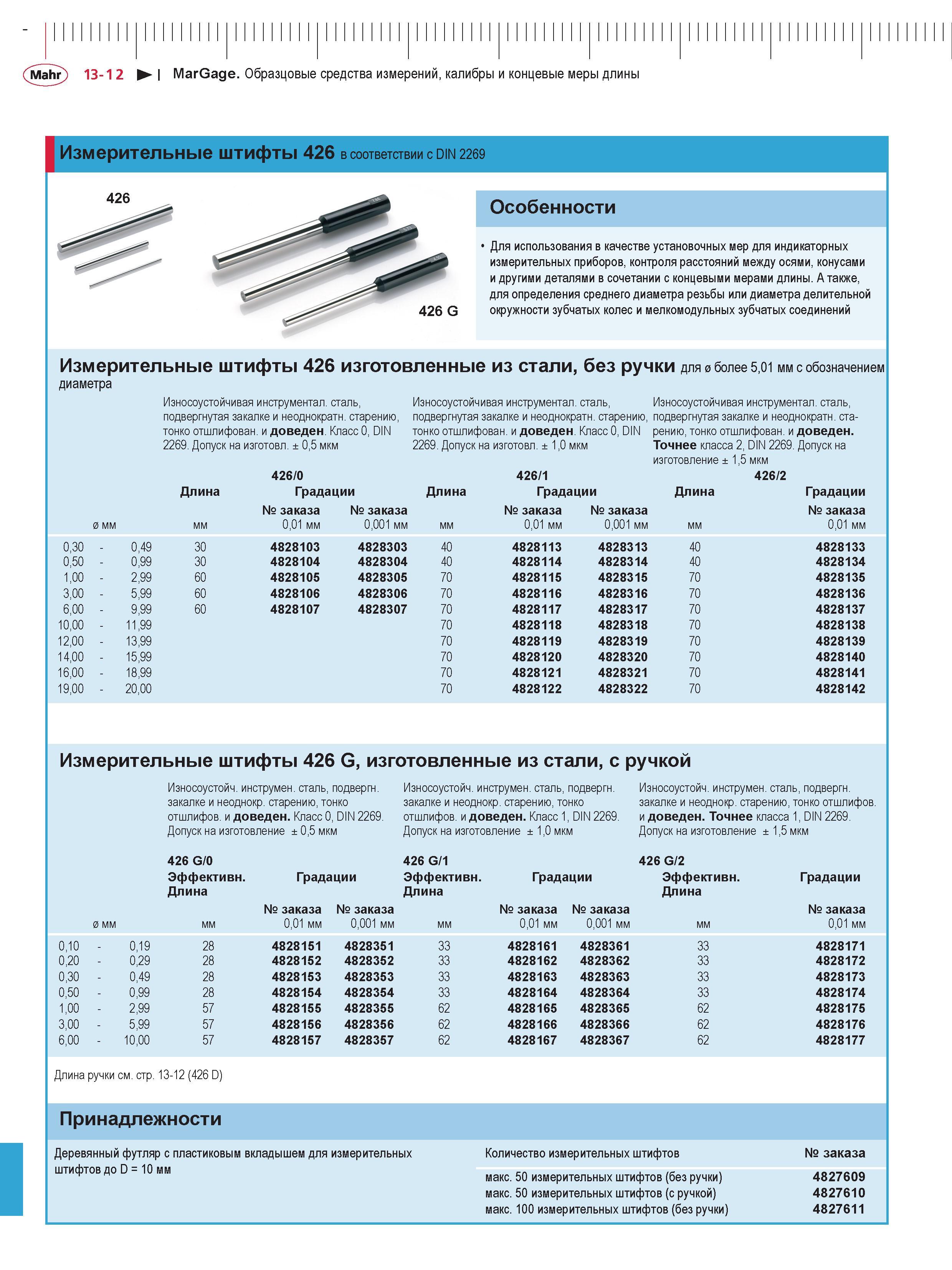

Mahr 13-12 I MarGage. Образцовые средства измерений, калибры и концевые меры длины Измерительные штифты 426 в соответствии с DIN 2269 426 Особенности 426 G Для использования в качестве установочных мер для индикаторных измерительных приборов, контроля расстояний между осями, конусами и другими деталями в сочетании с концевыми мерами длины. А также, для определения среднего диаметра резьбы или диаметра делительной окружности зубчатых колес и мелкомодульных зубчатых соединений Измерительные штифты 426 изготовленные из стали, без ручки для 0 более 5,01 мм с обозначением диаметра Износоустойчивая инструментал. сталь, подвергнутая закалке и неоднократн. старению тонко отшлифован. и доведен. Класс 0, DIN 2269. Допуск на изготовл. ± 1,0 мкм Износоустойчивая инструментал. сталь, подвергнутая закалке и неоднократн. старению, тонко отшлифован. и доведен. Класс 0, DIN 2269. Допуск на изготовл. ± 0,5 мкм Износоустойчивая инструментал. сталь, подвергнутая закалке и неоднократн. старению, тонко отшлифован. и доведен. Точнее класса 2, DIN 2269. Допуск на изготовление ± 1,5 мкм 426/0 426/1 426/2 длина Градации длина Градации длина Градации № заказа № заказа № заказа № заказа № заказа 0 мм 0,01 мм 0,001 мм 0,01 мм 0,001 мм 0,01 мм 0,30 - 0,49 30 4828103 4828303 40 4828113 4828313 40 4828133 0,50 - 0,99 30 4828104 4828304 40 4828114 4828314 40 4828134 1,00 - 2,99 60 4828105 4828305 70 4828115 4828315 70 4828135 3,00 - 5,99 60 4828106 4828306 70 4828116 4828316 70 4828136 6,00 - 9,99 60 4828107 4828307 70 4828117 4828317 70 4828137 10,00 - 11,99 70 4828118 4828318 70 4828138 12,00 - 13,99 70 4828119 4828319 70 4828139 14,00 - 15,99 70 4828120 4828320 70 4828140 16,00 - 18,99 70 4828121 4828321 70 4828141 19,00 - 20,00 70 4828122 4828322 70 4828142 измерительные штифты 426 G, изготовленные из стали, с ручкой Износоустойч. инструмен. сталь, подвергн. закалке и неоднокр. старению, тонко отшлифов. и доведен. Класс 0, DIN 2269. Допуск на изготовление ± 0,5 мкм Износоустойч. инструмен. сталь, подвергн. закалке и неоднокр. старению, тонко отшлифов. и доведен. Класс 1, DIN 2269. Допуск на изготовление ± 1,0 мкм Износоустойч. инструмен. сталь, подвергн. закалке и неоднокр. старению, тонко отшлифов. и доведен. Точнее класса 1, DIN 2269. Допуск на изготовление ± 1,5 мкм 426 G/0 426 G/1 426 G/2 Эффективн. Градации Эффективн. Градации Эффективн. Градации длина № заказа № заказа длина № заказа № заказа длина № заказа 0 мм 0,01 мм 0,001 мм 0,01 мм 0,001 мм 0,01 мм 0,10 - 0,19 28 4828151 4828351 33 4828161 4828361 33 4828171 0,20 - 0,29 28 4828152 4828352 33 4828162 4828362 33 4828172 0,30 - 0,49 28 4828153 4828353 33 4828163 4828363 33 4828173 0,50 - 0,99 28 4828154 4828354 33 4828164 4828364 33 4828174 1,00 - 2,99 57 4828155 4828355 62 4828165 4828365 62 4828175 3,00 - 5,99 57 4828156 4828356 62 4828166 4828366 62 4828176 6,00 - 10,00 57 4828157 4828357 62 4828167 4828367 62 4828177 Длина ручки см. стр. 13-12 (426 D) Принадлежности Деревянный футляр с пластиковым вкладышем для измерительных штифтов до D = 10 мм Количество измерительных штифтов макс. 50 измерительных штифтов (без ручки) макс. 50 измерительных штифтов (с ручкой) макс. 100 измерительных штифтов (без ручки) № заказа 4827609 4827610 4827611
