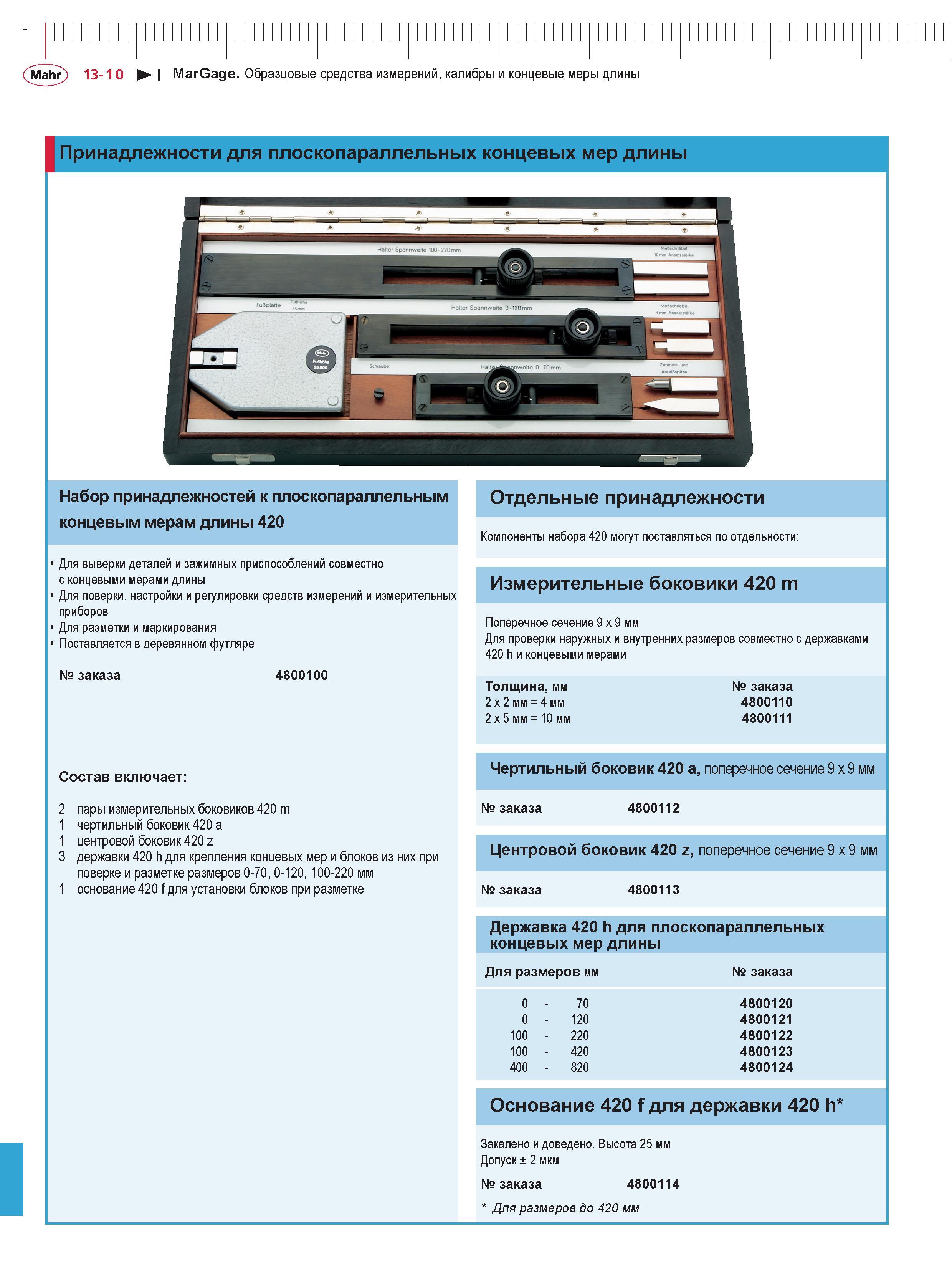

Mahr 13-10 I MarGage. Образцовые средства измерений, калибры и концевые меры длины Принадлежности для плоскопараллельных концевых мер длины Набор принадлежностей к плоскопараллельным концевым мерам длины 420 Для выверки деталей и зажимных приспособлений совместно с концевыми мерами длины Для поверки, настройки и регулировки средств измерений и измерительных приборов Для разметки и маркирования Поставляется в деревянном футляре № заказа 4800100 отдельные принадлежности Компоненты набора 420 могут поставляться по отдельности: измерительные боковики 420 m Поперечное сечение 9 x 9 мм Для проверки наружных и внутренних размеров совместно с державками 420 h и концевыми мерами Толщина, мм 2 x 2 мм = 4 мм 2 x 5 мм = 10 мм № заказа 4800110 4800111 состав включает: 2 пары измерительных боковиков 420 m 1 чертильный боковик 420 a 1 центровой боковик 420 z 3 державки 420 h для крепления концевых мер и блоков из них при поверке и разметке размеров 0-70, 0-120, 100-220 мм 1 основание 420 f для установки блоков при разметке Чертильный боковик 420 a, поперечное сечение 9 x 9 мм № заказа 4800112 центровой боковик 420 z, поперечное сечение 9 x 9 мм № заказа 4800113 державка 420 h для плоскопараллельных концевых мер длины для размеров мм 0 0 100 100 400 70 120 220 420 820 № заказа 4800120 4800121 4800122 4800123 4800124 основание 420 f для державки 420 h* Закалено и доведено. Высота 25 мм Допуск ± 2 мкм № заказа 4800114 * Для размеров до 420 мм
