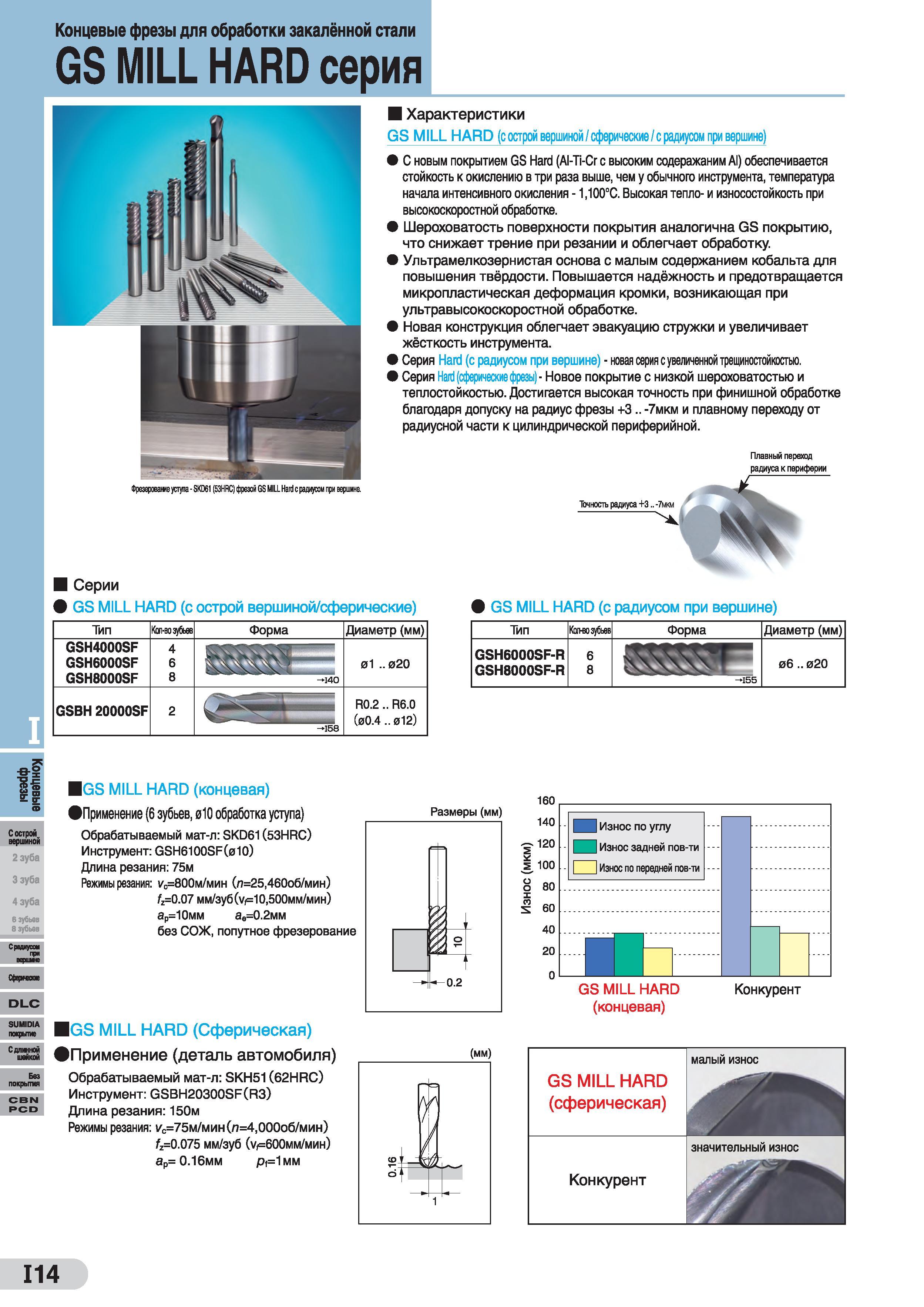

Концевые монолитные фрезы Sumitomo для фрезерования закалённой стали на станках с ЧПУ Описание основных характеристик японского инструмента _ С новым покрытием GS Hard (Al-Ti-Cr с высоким содеражаним AI) обеспечивается стойкость к окислению в три раза выше, чем у обычного инструмента, температура начала интенсивного окисления - 1,100°С. Высокая тепло- и износостойкость при высокоскоростной обработке. Шероховатость поверхности покрытия аналогична GS покрытию, что снижает трение при резании и облегчает обработку. Ультрамелкозернистая основа с малым содержанием кобальта для повышения твёрдости. Повышается надёжность и предотвращается микропластическая деформация кромки, возникающая при ультравысокоскоростной обработке. Новая конструкция облегчает эвакуацию стружки и увеличивает жёсткость инструмента. Серия Hard (с радиусом при вершине) - новая серия с увеличенной трещиностойкостью. 0 Серия Hard (сферические фрезы) - Новое покрытие с низкой шероховатостью и теплостойкостью. Достигается высокая точность при финишной обработке благодаря допуску на радиус фрезы +3.. -7мкм и плавному переходу от радиусной части к цилиндрической периферийной. Плавный переход радиуса к периферии Серии 0 GS MILL HARD (с острой вершиной/сферические) GS MILL HARD (с радиусом при вершине) Тип Количество зубьев Форма Диаметр (мм) GSH4000SF GSH6000SF 4 6 BSSEr 01 ..020 GSH8000SF 8 -440 GSBH 20000SF 2 - 158 R0.2.. R6.0 (и0.4.. 012) Тип GSH6000SF-R GSH8000SF-R Форма Диаметр (мм) 06.. 020 С острой вершиной 2 зуба 4 зуба 6 зубьев 8 зубьев С радиусом Т верите DLC SUMIDIA покрытие Сдлшной CBN PCD |GS MILL HARD (концевая) Применение (6 зубьев, иЮ обработка уступа) Обрабатываемый мат-л: SKD61 (53HRC) Инструмент: GSH61OOSF(01O) Длина резания: 75м Режимы резания: Ус=800м/мин (л=25,460об/мин) fz=0.07 мм/зуб (vp10,500мм/мин) ар=10мм ае=0.2мм без СОЖ, попутное фрезерование IGS MILL HARD (Сферическая) Применение (деталь автомобиля) Обрабатываемый мат-л: SKH51 (62HRC) Инструмент: GSBH20300SF(R3) Длина резания: 150м Режимы резания: ус=75м/мин(л=4,000об/мин) fz=0.075 мм/зуб (ур600мм/мин) ар= 0.16мм pf=lMM Размеры (мм) (мм) 160 140 120 J.100 о 80 S 60 40 20 О Износ по углу I Износ задней пов-ти I Износ по передней пов-та GS MILL HARD (концевая) Конкурент GS MILL HARD (сферическая) малый износ Конкурент значительный износ Фрезероваше уступа - SKD61 (53HRC) фрезой GS MILL Hard с радиусом при вершине. 114 GS MILL HARD серия Характеристики GS MILL HARD (с острой вершиной/ сферические /с радиусом при вершине)
