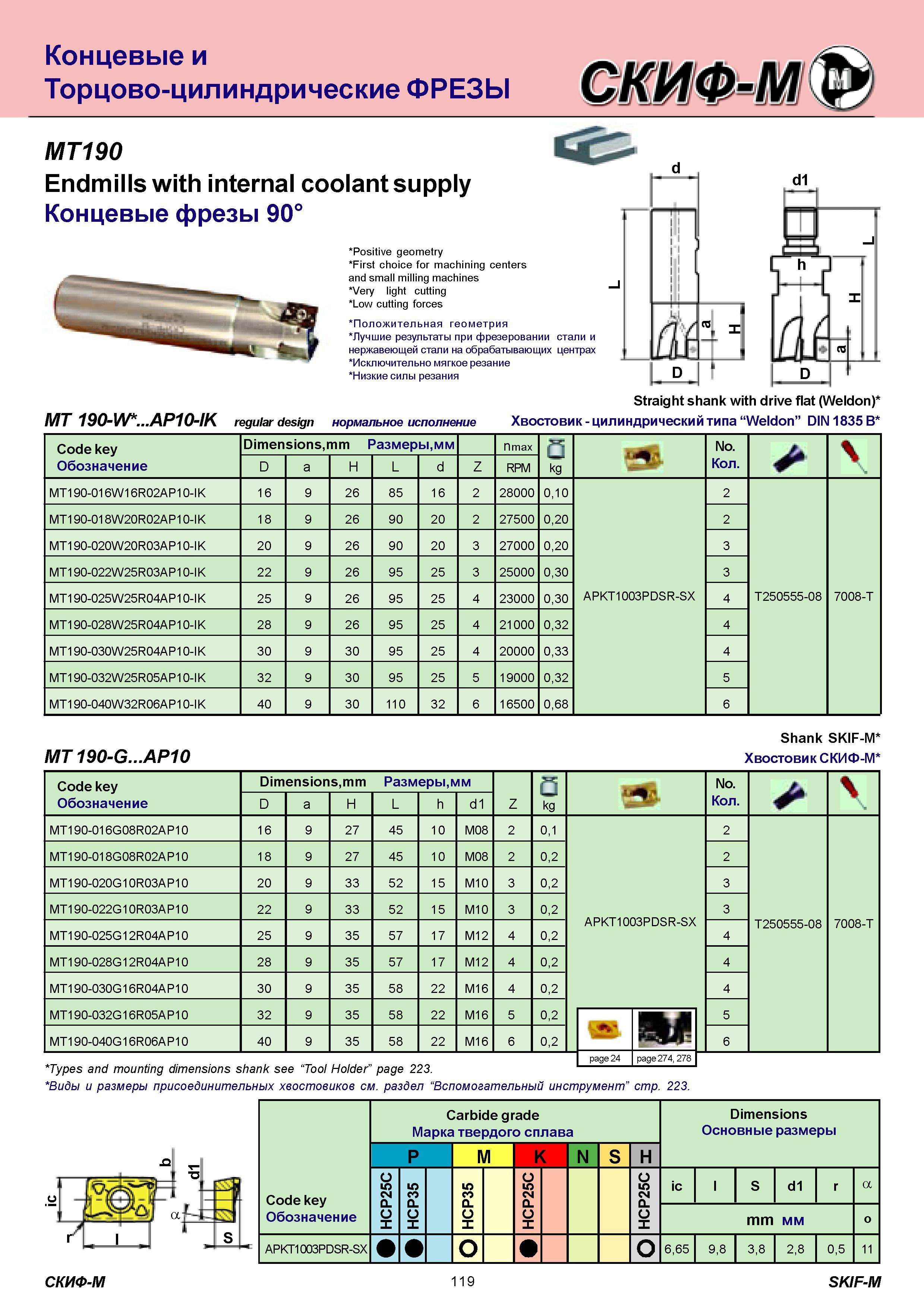

Концевые и Торцово-цилиндрические ФРЕЗЫ MT190 Endmills with internal coolant supply Концевые фрезы 90° Positive geometry First choice for machining cent

Концевые и Торцово-цилиндрические ФРЕЗЫ MT190 Endmills with internal coolant supply Концевые фрезы 90° Positive geometry First choice for machining centers and small milling machines Very light cutting Low cutting forces Положительная геометрия Лучшие результаты при фрезеровании стали и нержавеющей стали на обрабатывающих центрах Исключительно мягкое резание Низкие силы резания d1 MT 190-W AP10-IK regular design нормальное исполнение Straight shank with drive flat (Weldon) Хвостовик цилиндрический типа Weldon DIN 1835 B Code key Обозначение Dimensions,mm Размеры,мм nmax kg 34 No. Количество D a H L d Z RPM MT190-016W16R02AP10-IK 16 9 26 85 16 2 28000 0,10 2 MT190-018W20R02AP10-IK 18 9 26 90 20 2 27500 0,20 2 MT190-020W20R03AP10-IK 20 9 26 90 20 3 27000 0,20 3 MT190-022W25R03AP10-IK 22 9 26 95 25 3 25000 0,30 3 MT190-025W25R04AP10-IK 25 9 26 95 25 4 23000 0,30 APKT1003PDSR-SX 4 T250555-08 7008-T MT190-028W25R04AP10-IK 28 9 26 95 25 4 21000 0,32 4 MT190-030W25R04AP10-IK 30 9 30 95 25 4 20000 0,33 4 MT190-032W25R05AP10-IK 32 9 30 95 25 5 19000 0,32 5 MT190-040W32R06AP10-IK 40 9 30 110 32 6 16500 0,68 6 MT 190-G AP10 Shank SKIF-M Хвостовик СКИФ-М Code key Обозначение Dimensions,mm Размеры,мм D H L h d1 О kg J5i No. Количество MT 190-016G08R02AP10 MT 190-018G08R02AP10 MT190-020G10R03AP10 MT190-022G10R03AP10 MT190-025G12R04AP10 MT190-028G12R04AP10 MT190-030G16R04AP10 MT190-032G16R05AP10 MT190-040G16R06AP10 16 27 45 10 M08 0,1 2 18 27 45 10 M08 0,2 20 33 52 15 M10 0,2 22 33 52 15 M10 0,2 APKT1003PDSR-SX 25 35 57 17 M12 0,2 T250555-08 7008-T 28 35 57 17 M12 0,2 30 35 58 22 M16 0,2 32 35 58 22 M16 0,2 40 35 58 22 M16 0,2 page 24 page 274, 278 Types and mounting dimensions shank see Tool Holder page 223. Виды и размеры присоединительных хвостовиков см. раздел Вспомогательный инструмент стр. 223. Z a 9 2 9 2 2 9 3 3 9 3 3 9 4 4 9 4 4 9 4 9 5 9 6 Carbide grade Марка твердого сплава Dimensions Основные размеры P K N S H Code key Обозначение HCP25C HCP35 HCP35 HCP25C HCP25C ic S d1 r a mm мм o APKT1003PDSR-SX 6,65 9,8 3,8 2,8 0,5 11 СКИФ-М 119 SKIF-M
