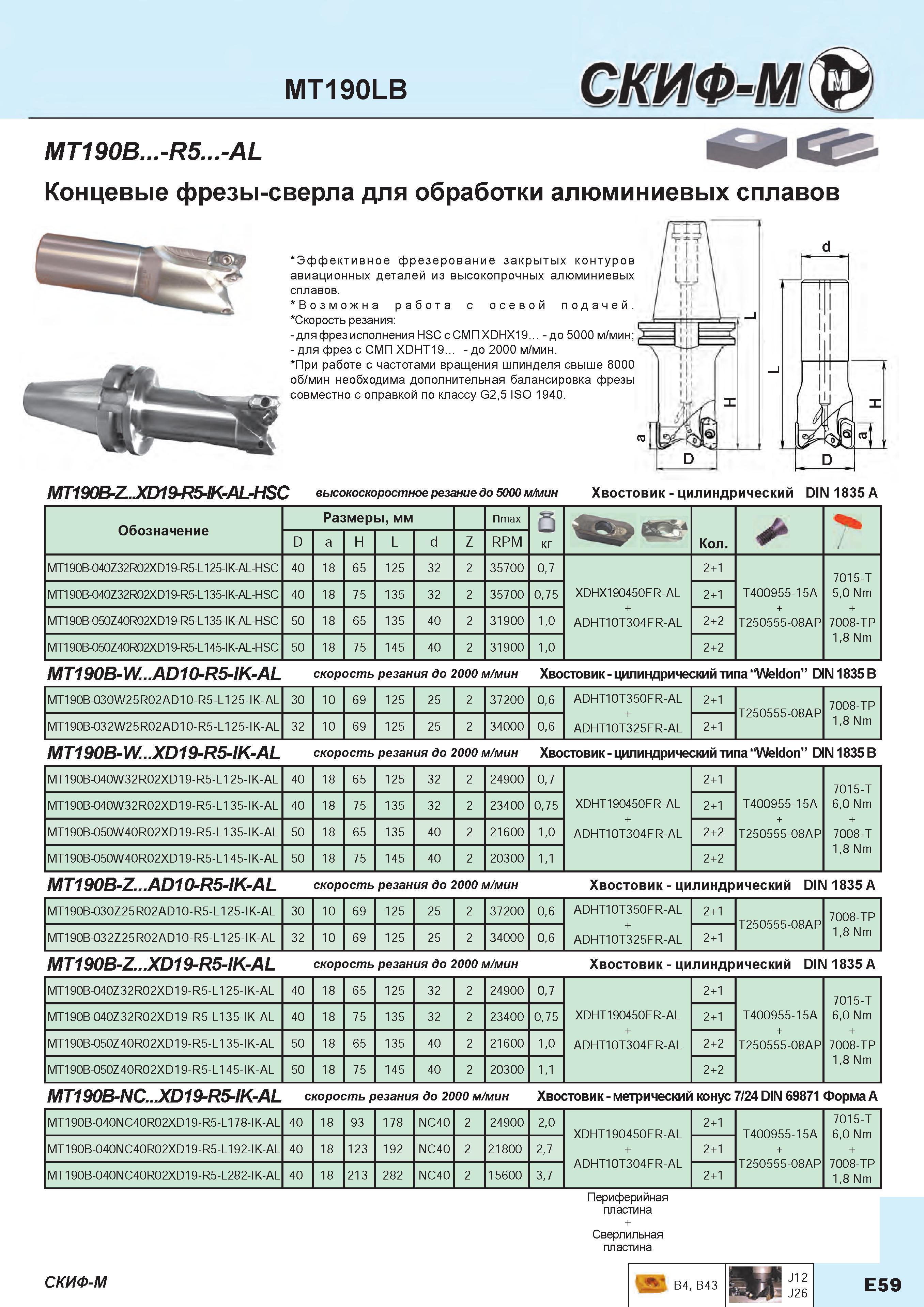

237 Каталог СКИФ-М 2015 Металлорежущий фрезерный и сверлильный инструмент для станков Стр.E59 |
|||||
Концевые фрезы-сверла Скиф-М MT190B -R5 -AL для обработки алюминиевых сплавов Эффективное фрезерование закрытых контуров авиационных деталей изКонцевые фрезы-сверла Скиф-М MT190B...-R5...-AL для обработки алюминиевых сплавов Эффективное фрезерование закрытых контуров авиационных деталей из высокопрочных алюминиевых сплавов. Возможна работа с осевой подачей. Скорость резания -для фрез исполнения HSC cCMnXDHX19 до 5000 м/мин для фрез с СМП XDHT19 до 2000 м/мин. При работе с частотами вращения шпинделя свыше 8000 об/мин необходима дополнительная балансировка фрезы совместно с оправкой по классу G25 ISO 1940. MT190B-Z.XD19-R5-IK-AL-HSC высокоскоростное резание до 5000 м/мин Хвостовик цилиндрический DIN 1835 А Обозначение Размеры мм nmax Q кг Количество D a H L d Z RPM MT190B-040Z32R02XD19-R5-L125-IK-AL-HSC 40 18 65 125 32 2 35700 07 XDHX190450FR-AL + ADHT10T304FR-AL 2+1 T400955-15A + T250555-08AP 7015-T 50 Nm + 7008-TP 18 Nm MT190B-040Z32R02XD19-R5-L135-IK-AL-HSC 40 18 75 135 32 2 35700 075 2+1 MT190B-050Z40R02XD19-R5-L135-IK-AL-HSC 50 18 65 135 40 2 31900 10 2+2 MT190B-050Z40R02XD19-R5-L145-IK-AL-HSC 50 18 75 145 40 2 31900 10 2+2 MT190B-W...AD10-R5-IK-AL скорость резания до 2000 м/мин Хвостовик цилиндрический типа Weldon DIN 1835 B MT190B-030W25R02AD10-R5-L125-IK-AL 30 10 69 125 25 2 37200 06 ADHT10T350FR-AL + ADHT10T325FR-AL 2+1 T250555-08AP 7008-TP 18 Nm MT190B-032W25R02AD10-R5-L125-IK-AL 32 10 69 125 25 2 34000 06 2+1 MT190B-W...XD19-R5-IK-AL скорость резания до 2000 м/мин Хвостовик цилиндрический типа Weldon DIN 1835 B MT190B-040W32R02XD19-R5-L125-IK-AL 40 18 65 125 32 2 24900 07 XDHT190450FR-AL + ADHT10T304FR-AL 2+1 T400955-15A + T250555-08AP 7015-T 60 Nm + 7008-T 18 Nm MT190B-040W32R02XD19-R5-L135-IK-AL 40 18 75 135 32 2 23400 075 2+1 MT190B-050W40R02XD19-R5-L135-IK-AL 50 18 65 135 40 2 21600 10 2+2 MT190B-050W40R02XD19-R5-L145-IK-AL 50 18 75 145 40 2 20300 11 2+2 MT190B-Z...AD10-R5-IK-AL скорость резания до 2000 м/мин Хвостовик цилиндрический DIN 1835 А MT190B-030Z25R02AD10-R5-L125-IK-AL 30 10 69 125 25 2 37200 06 ADHT10T350FR-AL + ADHT10T325FR-AL 2+1 T250555-08AP 7008-TP 18 Nm MT190B-032Z25R02AD10-R5-L125-IK-AL 32 10 69 125 25 2 34000 06 2+1 MT190B-Z...XD19-R5-IK-AL скорость резания до 2000 м/мин Хвостовик цилиндрический DIN 1835 А MT190B-040Z32R02XD19-R5-L125-IK-AL 40 18 65 125 32 2 24900 07 XDHT190450FR-AL + ADHT10T304FR-AL 2+1 T400955-15A + T250555-08AP 7015-T 60 Nm + 7008-TP 18 Nm MT190B-040Z32R02XD19-R5-L135-IK-AL 40 18 75 135 32 2 23400 075 2+1 MT190B-050Z40R02XD19-R5-L135-IK-AL 50 18 65 135 40 2 21600 10 2+2 MT190B-050Z40R02XD19-R5-L145-IK-AL 50 18 75 145 40 2 20300 11 2+2 MT190B-NC...XD19-R5-IK-AL скорость резания до 2000 м/мин Хвостовик метрический конус 7/24 DIN 69871 Форма А MT190B-040NC40R02XD19-R5-L178-IK-AL 40 18 93 178 NC40 2 24900 20 XDHT190450FR-AL + ADHT10T304FR-AL 2+1 T400955-15A + T250555-08AP 7015-T 60 Nm + 7008-TP 18 Nm MT190B-040NC40R02XD19-R5-L192-IK-AL 40 18 123 192 NC40 2 21800 27 2+1 MT190B-040NC40R02XD19-R5-L282-IK-AL 40 18 213 282 NC40 2 15600 37 2+1 Периферийная пластина + Сверлильная пластина СКИФ-М B4 B43 J12 J26 E59 MT190LB СКИФ-М MT190B...-R5...-AL |
|||||
