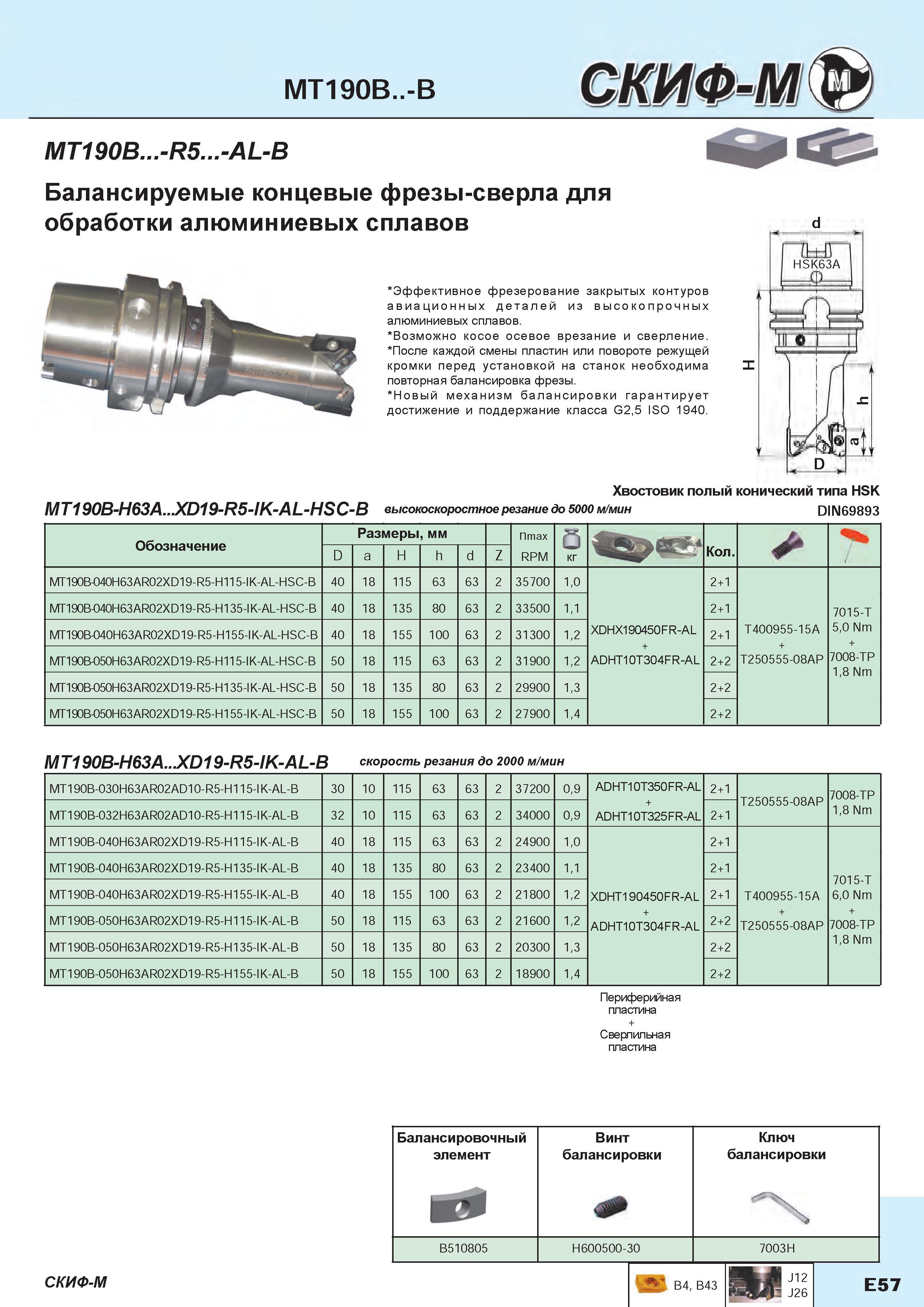

235 Каталог СКИФ-М 2015 Металлорежущий фрезерный и сверлильный инструмент для станков Стр.E57 |
|||||
Балансируемые концевые фрезы-сверла Скиф-М MT190B -R5 -AL-B для обработки алюминиевых сплавов Эффективное фрезерование закрытых контуров авиациБалансируемые концевые фрезы-сверла Скиф-М MT190B...-R5...-AL-B для обработки алюминиевых сплавов Эффективное фрезерование закрытых контуров авиационных деталей из высокопрочных алюминиевых сплавов. Возможно косое осевое врезание и сверление. После каждой смены пластин или повороте режущей кромки перед установкой на станок необходима повторная балансировка фрезы. Новый механизм балансировки достижение и поддержание класса G25 ISO 1940. Хвостовик полый MT190B-H63A..XD19-R5-IK-AL-HSC-B высокоскоростное резание до 5000 м/мин конический типа HSK DIN69893 Обозначение Размеры мм nmax RPM Q КГ Кол D a H h d Z MT190B-040H63AR02XD19-R5-H115-IK-AL-HSC-B 40 18 115 63 63 2 35700 10 XDHX190450FR-AL + ADHT10T304FR-AL 2+1 MT190B-040H63AR02XD19-R5-H135-IK-AL-HSC-B 40 18 135 80 63 2 33500 11 2+1 MT190B-040H63AR02XD19-R5-H155-IK-AL-HSC-B 40 18 155 100 63 2 31300 12 2+1 MT190B-050H63AR02XD19-R5-H115-IK-AL-HSC-B 50 18 115 63 63 2 31900 12 2+2 MT190B-050H63AR02XD19-R5-H135-IK-AL-HSC-B 50 18 135 80 63 2 29900 13 2+2 MT190B-050H63AR02XD19-R5-H155-IK-AL-HSC-B 50 18 155 100 63 2 27900 14 2+2 MT190BH63A..XD19-R5-IK-AL-B скорость резания до 2000 м/мин MT190B-030H63AR02AD10-R5-H115-IK-AL-B 30 10 115 63 63 2 37200 09 ADHT10T350FR-AL + ADHT10T325FR-AL 2+1 MT190B-032H63AR02AD10-R5-H115-IK-AL-B 32 10 115 63 63 2 34000 09 2+1 MT190B-040H63AR02XD19-R5-H115-IK-AL-B 40 18 115 63 63 2 24900 10 XDHT190450FR-AL + ADHT10T304FR-AL 2+1 MT190B-040H63AR02XD19-R5-H135-IK-AL-B 40 18 135 80 63 2 23400 11 2+1 MT190B-040H63AR02XD19-R5-H155-IK-AL-B 40 18 155 100 63 2 21800 12 2+1 MT190B-050H63AR02XD19-R5-H115-IK-AL-B 50 18 115 63 63 2 21600 12 2+2 MT190B-050H63AR02XD19-R5-H135-IK-AL-B 50 18 135 80 63 2 20300 13 2+2 MT190B-050H63AR02XD19-R5-H155-IK-AL-B 50 18 155 100 63 2 18900 14 2+2 T400955-15A + T250555-08AP 7015-T 50 Nm + 7008-TP 18 Nm T250555-08AP 7008-TP 18 Nm T400955-15A T250555-08AP 7015-T 60 Nm + 7008-TP 18 Nm Периферийная пластина + Сверлильная пластина СКИФ-М Балансировочный элемент Винт балансировки Ключ балансировки B510805 H600500-30 7003H B4 B43 J12 i J26 E57 d + MT190B..-B MT190B...-R5...-AL-B |
|||||
