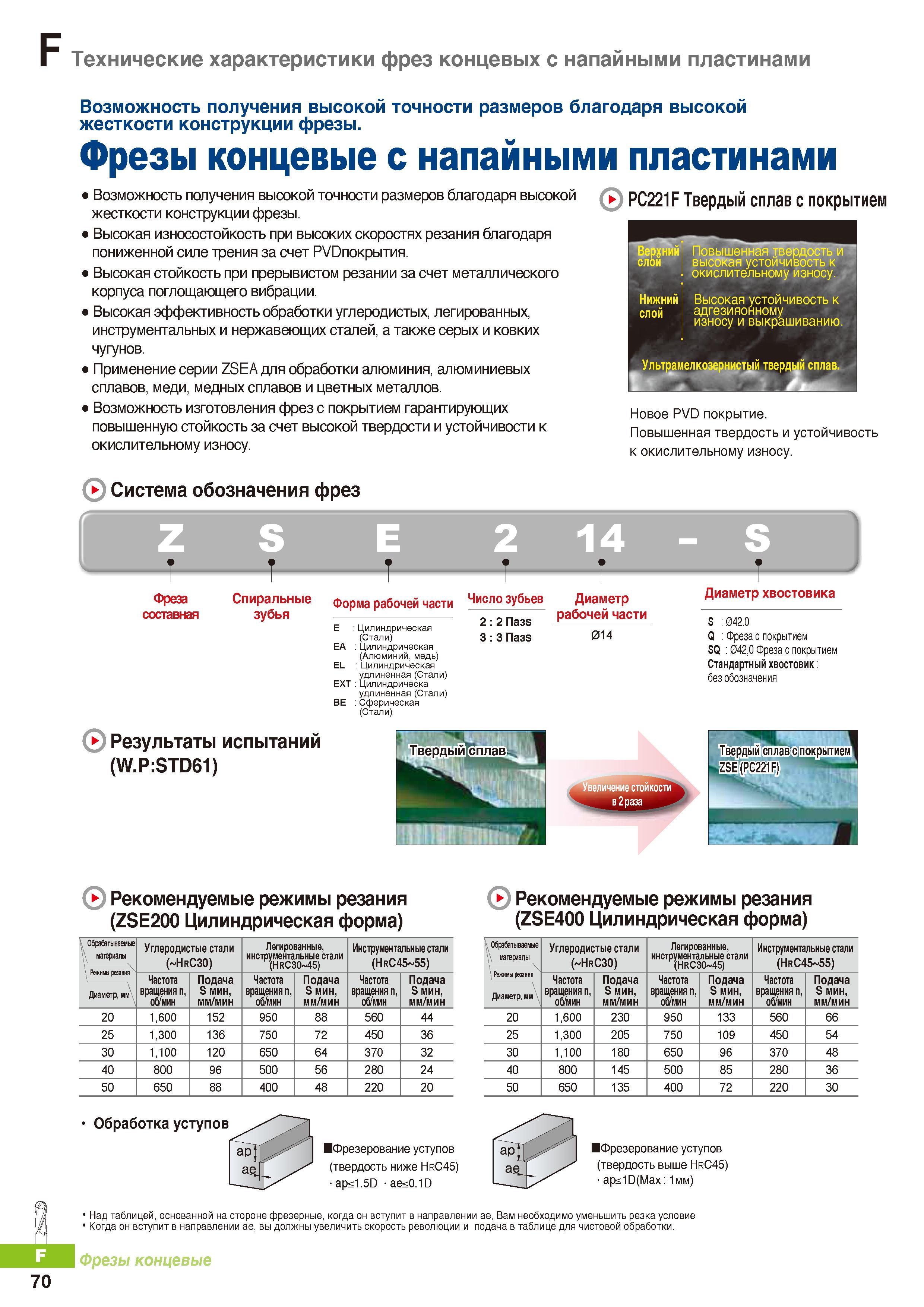

Концевые фрезы Korloy с напайными режущими твердосплавными пластинами Возможность получения высокой точности размеров благодаря высокой жесткости конструкции фрезерного инструмента Высокая износостойкость при высоких скоростях резания благодаря пониженной силе трения за счет РУОпокрытия. Высокая стойкость при прерывистом резании за счет металлического корпуса поглощающего вибрации. Высокая эффективность обработки углеродистых, легированных, инструментальных и нержавеющих сталей, а также серых и ковких чугунов. Применение серии ZSEA для обработки алюминия, алюминиевых сплавов, меди, медных сплавов и цветных металлов. Возможность изготовления фрез с покрытием гарантирующих повышенную стойкость за счет высокой твердости и устойчивости к окислительному износу. ( PC221F Твердый сплав с покрытием Верхний Повышенная твердость и слой выевшая устойчивость к окислительному износу. Нижний Высокая устойчивость к слой адгезияонному износу и выкрашиванию. Ульт мелкдзерциртцй твердый сплав, Новое PVD покрытие. Повышенная твердость и устойчивость к окислительному износу. Система обозначения фрез 14 - S Фреза составная Спиральные зубья Форма рабочей части Число зубьев Цилиндрическая (Стали) Цилиндрическая (Алюминий, медь) Цилиндрическая удлиненная (Стали) Цилиндрическа удлиненная (Стали) Сферическая (Стали) 2:2 Пазе 3:3 Пазе Диаметр рабочей части 014 Результаты испытаний (W.P:STD61) Диаметр хвостовика S 042.0 Q Фреза с покрытием SQ 042,0 Фреза с покрытием Стандартный хвостовик: без обозначения EXT 0 Рекомендуемые режимы резания (ZSE200 Цилиндрическая форма) Обрабатываемые материалы \ Режимы резания 4 Углеродистые стали ( HrC30) Легированные, инструментальные стали (HRC30 45) Инструментальные стали (HrC45 55) Частота вращения п. об/мин Подача S мин, мм/мин Частота вращения п, об/мин Подача S мин, мм/мин Частота вращения п. об/мин Подача S мин, мм/мин Диаметр, мм\ 20 1,600 152 950 88 560 44 25 1,300 136 750 72 450 36 30 1,100 120 650 64 370 32 40 800 96 500 56 280 24 50 650 88 400 48 220 20 Рекомендуемые режимы резания (ZSE400 Цилиндрическая форма) Обрабатываемые материалы \ Режимы резания Диаметр, мм\ Углеродистые стали ( HrC30) Легированные, инструментальные стали (HRC30 45) Инструментальные стали (HrC45 55) Частота вращения п, об/мин Подача S мин, мм/мин Частота вращения п, об/мин Подача S мин, мм/мин Частота вращения п, об/мин Подача S мин, мм/мин 20 1,600 230 950 133 560 66 25 1,300 205 750 109 450 54 30 1,100 180 650 96 370 48 40 800 145 500 85 280 36 50 650 135 400 72 220 30 70 Обработка уступов Фрезерование уступов (твердость ниже HrC45) ap<1.5D ae<0.1D Фрезерование уступов (твердость выше HrC45) ap<1D(Max: 1мм) Над таблицей, основанной на стороне фрезерные, когда он вступит в направлении ае, Вам необходимо уменьшить резка условие Когда он вступит в направлении ае, вы должны увеличить скорость революции и подача в таблице для чистовой обработки. Фрезы концевые Технические характеристики фрез концевых с напайными пластинами Возможность получения высокой точности размеров благодаря высокой жесткости конструкции фрезы.
