Концевые фрезы для станков с ЧПУ Сборный фрезерный инструмент по металлу с режущими сменными пластинами Основные размеры Общий вид

Концевые фрезы для станков с ЧПУ Сборный фрезерный инструмент по металлу с режущими сменными пластинами Основные размеры Общий вид

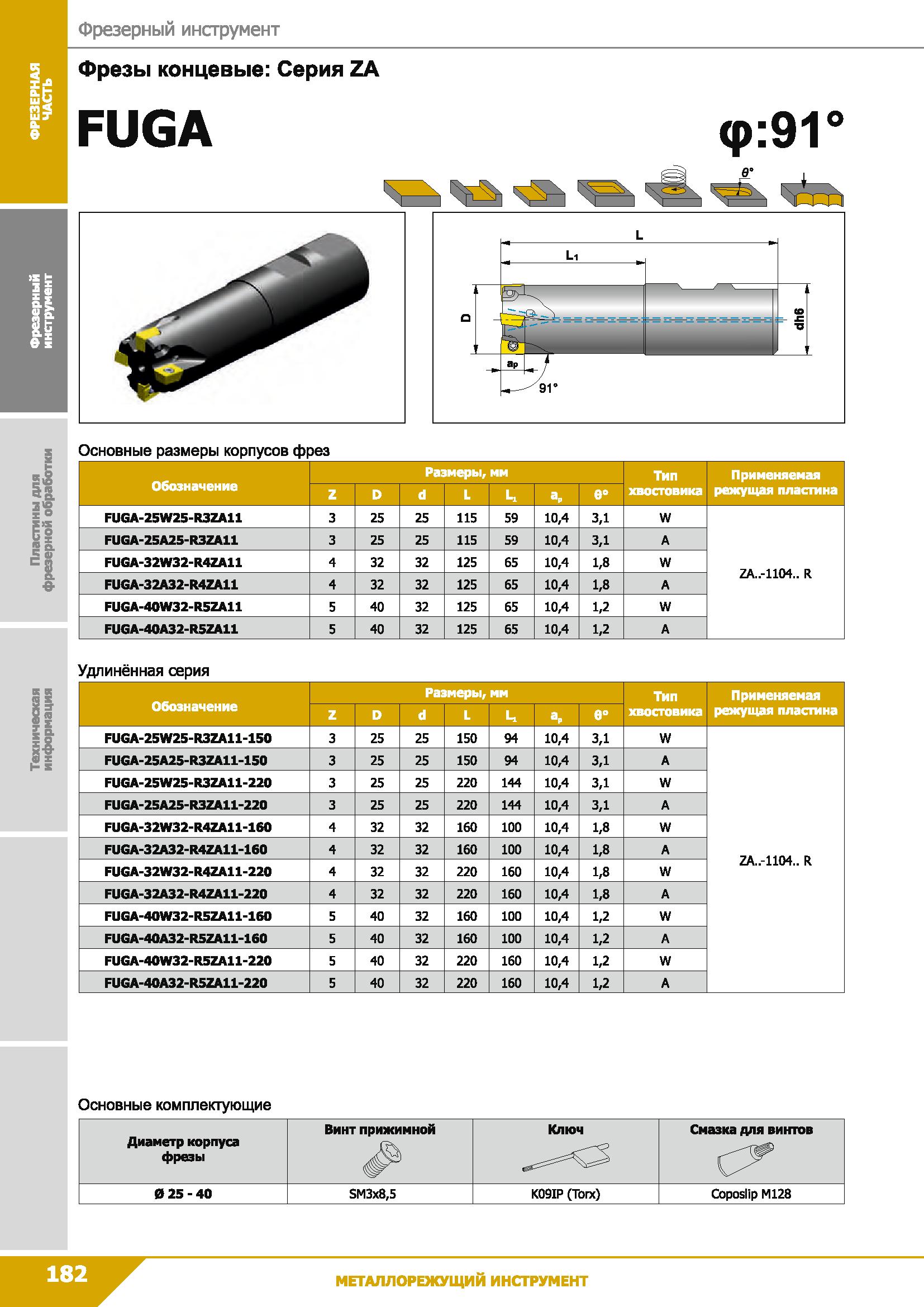

Концевые фрезы для станков с ЧПУ Сборный фрезерный инструмент по металлу с режущими сменными пластинами Основные размеры Общий вид _ Фрезы концевые: Серия ZA FUG А Основные размеры корпусов фрез Размеры, мм ТИп Применяемая Обозначение Z D d L к ар в хвостовика режущая пластина FUGA- 25 W25- R3ZA11 3 25 25 115 59 10,4 зд W FUGA- 25А25- R3ZA11 3 25 25 115 59 10,4 3,1 А FUGA-3 2W3 2- R4ZA11 4 32 32 125 65 10,4 1,8 W ZA..-1104.. R FUGA-32A32-R4ZA11 4 32 32 125 65 10,4 1,8 А FUGA-40W3 2- R5ZA11 5 40 32 125 65 10,4 1,2 W FUGA-40A32-R5ZA11 5 40 32 125 65 10,4 1,2 А Удлинённая серия Размеры, MM Тип Применяемая Обозначение Z D d L k 0° хвостовика режущая пластина FUGA-25W25-R3ZA11-150 3 25 25 150 94 10,4 3,1 w FUGA-25A25-R3ZA11-150 3 25 25 150 94 10,4 3,1 A FUGA-25W25-R3ZA11-220 3 25 25 220 144 10,4 3,1 W FUGA- 25А25- R3ZA11-220 3 25 25 220 144 10,4 3,1 A FUGA-32W32-R4ZA11-160 4 32 32 160 100 10,4 1,8 W FUGA-32A32-R4ZA11-160 4 32 32 160 100 10,4 1,8 A ZA..-1104.. R FUG A-32W32-R4ZA11-220 4 32 32 220 160 10,4 1,8 W FUGA-32A32-R4ZA11-220 4 32 32 220 160 10,4 1,8 A FUG A-40W32-R5ZA11-160 5 40 32 160 100 10,4 1,2 W FUGA-40A32- R5ZA11-160 5 40 32 160 100 10,4 1,2 A FUGA-40W3 2- R5ZA11-220 5 40 32 220 160 10,4 1,2 W FUGA-40A32-R5ZA11-220 5 40 32 220 160 10,4 1,2 A Основные комплектующие Диаметр корпуса фрезы Винт прижимной Ключ Смазка для винтов 0 25 - 40 SM3x8,5 K09IP (Тогэс) Coposlip М128 Инструмент по металлу для станков
