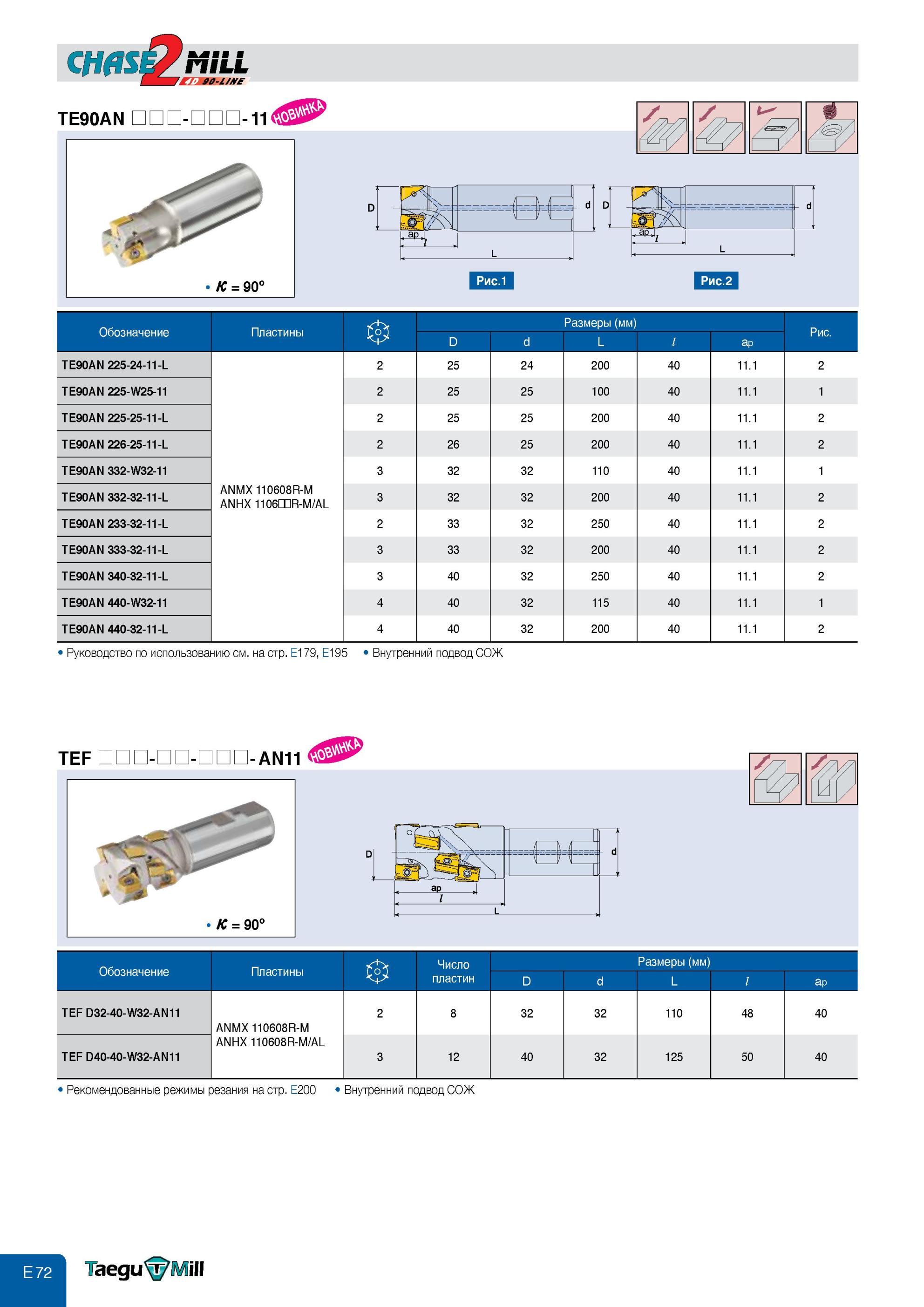

Концевые длиннокромочные фрезы Taegutec CHASE2MILL со сменными режущими твердосплавными пластинами Главный угол в плане 90 градусов Концевые длиннокромочные фрезы Taegutec CHASE2MILL со сменными режущими твердосплавными пластинами Главный угол в плане 90 градусов CHASEMILL TE90AN -11 Обозначение Пластины Размеры (мм) D d L ap Рис. TE90AN 225-24-11-L ANMX 110608R-M ANHX 1106DHR-M/AL 2 25 24 200 40 2 TE90AN 225-W25-11 2 25 25 100 40 1 TE90AN 225-25-11-L 2 25 25 200 40 2 TE90AN 226-25-11-L 2 26 25 200 40 2 TE90AN 332-W32-11 3 32 32 110 40 1 TE90AN 332-32-11-L 3 32 32 200 40 2 TE90AN 233-32-11-L 2 33 32 250 40 2 TE90AN 333-32-11-L 3 33 32 200 40 2 TE90AN 340-32-11-L 3 40 32 250 40 2 TE90AN 440-W32-11 4 40 32 115 40 1 TE90AN 440-32-11-L 4 40 32 200 40 2 1 Руководство по использованию см. на стр. E179, E195 Внутренний подвод СОЖ TEF AN11 4-U- ,1 -лН-- 1 L Обозначение Пластины Число пластин Размеры (мм) D d L ap TEF D32-40-W32-AN11 ANMX 110608R-M 2 8 32 32 110 48 40 TEF D40-40-W32-AN11 ANHX 110608R-M/AL 3 12 40 32 125 50 40 Рекомендованные режимы резания на стр. E200 Внутренний подвод СОЖ ill
