TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||
|

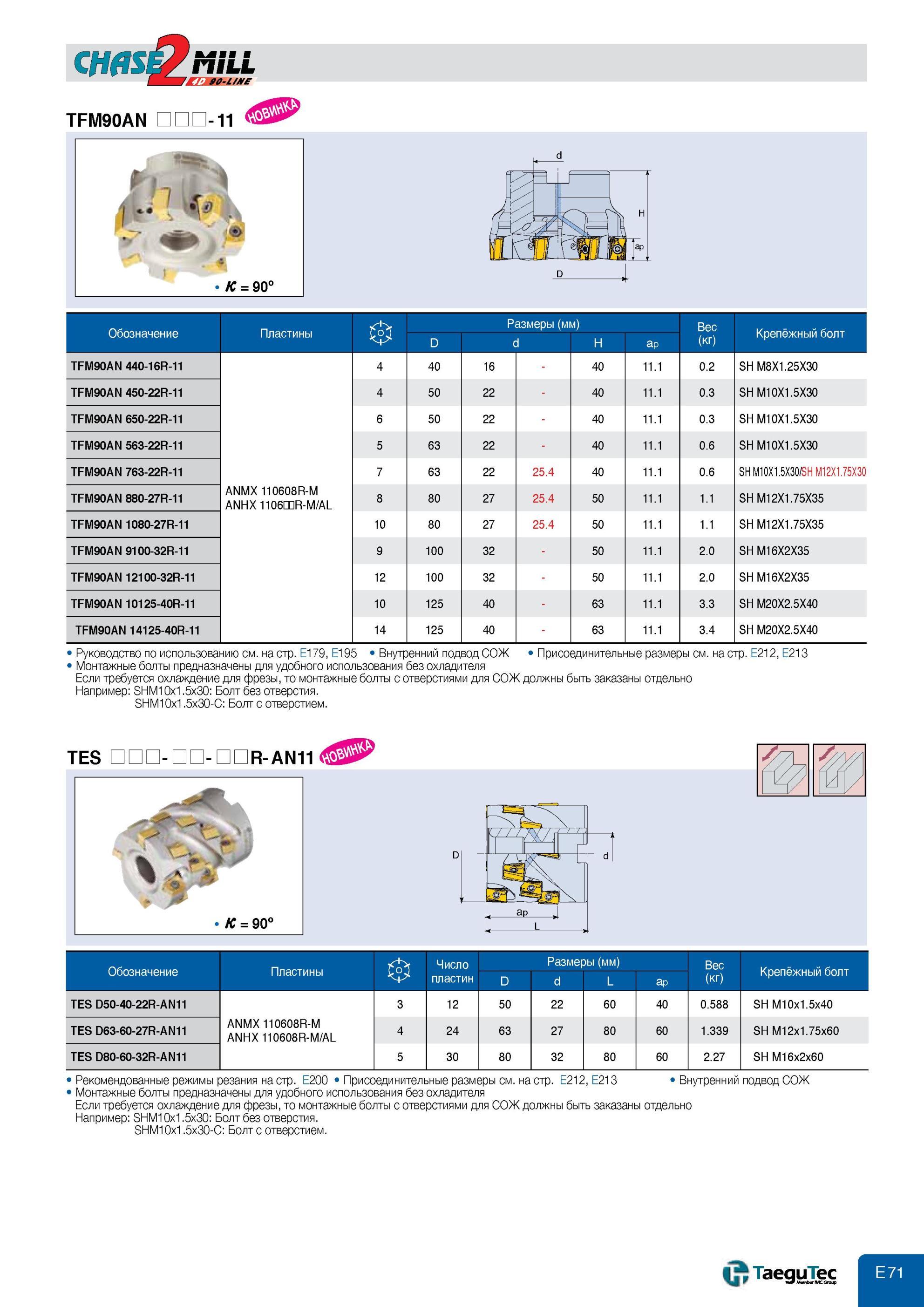

539 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E71 |
|||||
Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2MILL Главный угол в плане 90 Обозначение позиции Размеры крепление на оправку длиннокФреза со сменными режущими твердосплавными пластинами Taegutec CHASE2MILL Главный угол в плане 90 Обозначение позиции Размеры крепление на оправку длиннокромочная msa-l/A/F TFM90AN - 11 Обозначение Пластины Размеры (мм) D d H ap Вес (кг) Крепёжный болт TFM90AN 440-16R-11 4 40 16 - 40 0.2 SH M8X1.25X30 TFM90AN 450-22R-11 4 50 22 - 40 0.3 SH M10X1.5X30 TFM90AN 650-22R-11 6 50 22 - 40 0.3 SH M10X1.5X30 TFM90AN 563-22R-11 5 63 22 - 40 0.6 SH M10X1.5X30 TFM90AN 763-22R-11 7 63 22 25.4 40 0.6 SH M10X1.5X30/SH M12X1.75X30 TFM90AN 880-27R-11 ANMX 110608R-M ANHX 1106CDR-M/AL 8 80 27 25.4 50 1.1 SH M12X1.75X35 TFM90AN 1080-27R-11 10 80 27 25.4 50 1.1 SH M12X1.75X35 TFM90AN 9100-32R-11 9 100 32 - 50 2.0 SH M16X2X35 TFM90AN 12100-32R-11 12 100 32 - 50 2.0 SH M16X2X35 TFM90AN 10125-40R-11 10 125 40 - 63 3.3 SH M20X2.5X40 TFM90AN 14125-40R-11 14 125 40 - 63 3.4 SH M20X2.5X40 1 Присоединительные размеры см. на стр. E212, E213 1 Руководство по использованию см. на стр. E179, E195 Внутренний подвод СОЖ 1 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-& Болт с отверстием. TES --R-AN11 Обозначение Пластины Число пластин D Размеры (мм) d L ap Вес (кг) Крепёжный болт TES D50-40-22R-AN11 ANMX 110608R-M ANHX 110608R-M/AL 3 12 50 22 60 40 0.588 SH M10x1.5x40 TES D63-60-27R-AN11 4 24 63 27 80 60 1.339 SH M12x1.75x60 TES D80-60-32R-AN11 5 30 80 32 80 60 2.27 SH M16x2x60 Рекомендованные режимы резания на стр. E200 Присоединительные размеры см. на стр. E212, E213 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-& Болт с отверстием. Внутренний подвод СОЖ D |
|||||
