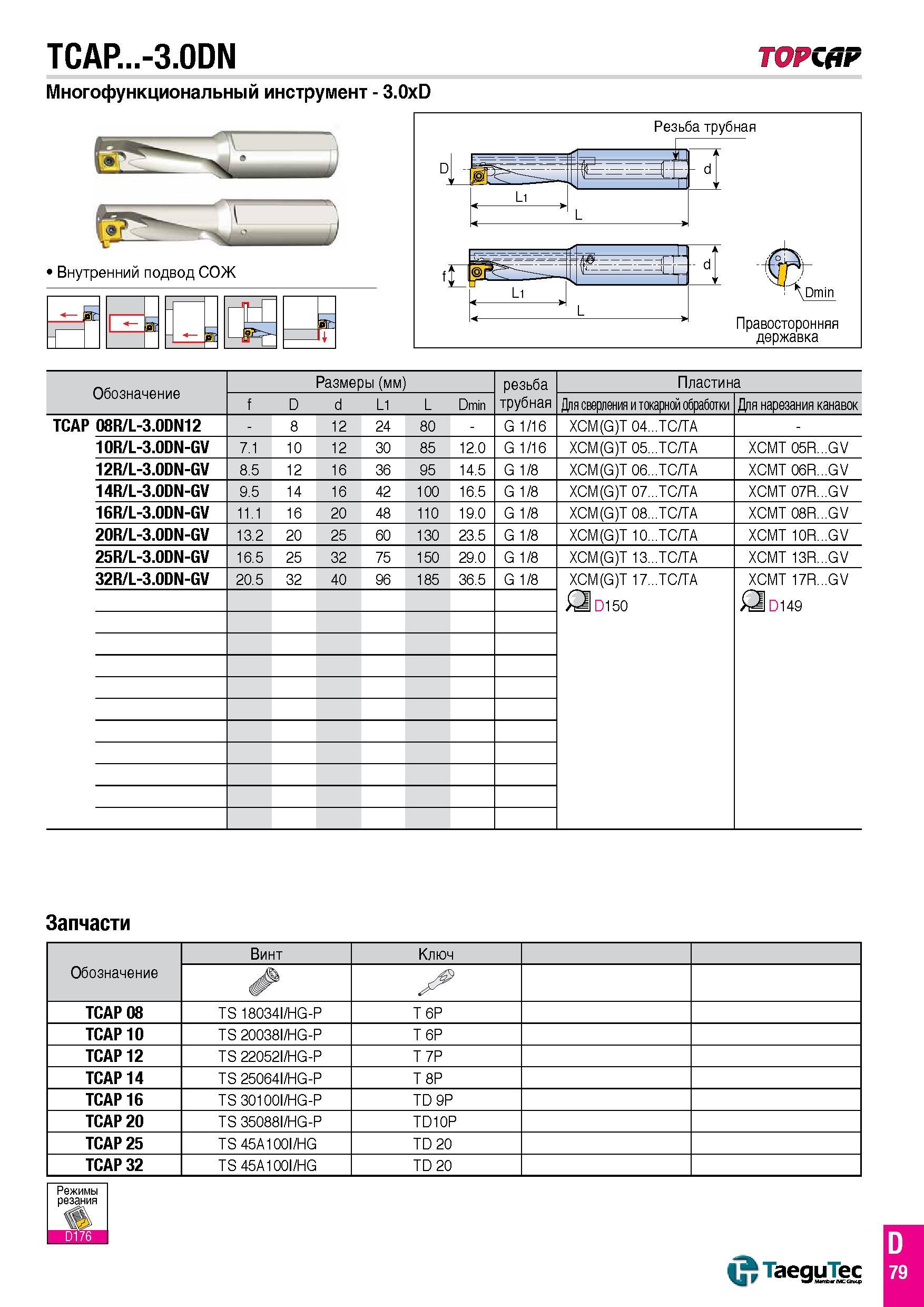

TCAP...-3.0DN TOPCfiF Многофункциональный инструмент - 3.0xD Обозначение Размеры (мм) резьба трубная Пластина f D d L1 L Dmin Для сверления и токарной обработки Для нарезания канавок TCAP 08R/L-3.0DN12 - 8 12 24 80 - G 1/16 XCM(G)T 04...TC/TA - 10R/L-3.0DN-GV 7.1 10 12 30 85 12.0 G 1/16 XCM(G)T 05...TC/TA XCMT 05R...GV 12R/L-3.0DN-GV 8.5 12 16 36 95 14.5 G 1/8 XCM(G)T 06...TC/TA XCMT 06R...GV 14R/L-3.0DN-GV 9.5 14 16 42 100 16.5 G 1/8 XCM(G)T 07...TC/TA XCMT 07R...GV 16R/L-3.0DN-GV 11.1 16 20 48 110 19.0 G 1/8 XCM(G)T 08...TC/TA XCMT 08R...GV 20R/L-3.0DN-GV 13.2 20 25 60 130 23.5 G 1/8 XCM(G)T 10...TC/TA XCMT 10R...GV 25R/L-3.0DN-GV 16.5 25 32 75 150 29.0 G 1/8 XCM(G)T 13...TC/TA XCMT 13R...GV 32R/L-3.0DN-GV 20.5 32 40 96 185 36.5 G 1/8 XCM(G)T 17...TC/TA D150 XCMT 17R...GV D149 Запчасти Обозначение Винт Ключ TCAP 08 TS 18034I/HG-P T 6P TCAP 10 TS 20038I/HG-P T 6P TCAP12 TS 22052I/HG-P T 7P TCAP 14 TS 25064I/HG-P T 8P TCAP16 TS 30100I/HG-P TD 9P TCAP 20 TS 35088I/HG-P TD10P TCAP 25 TS 45A100I/HG TD 20 TCAP 32 TS 45A100I/HG TD 20 Режимы резания D176
