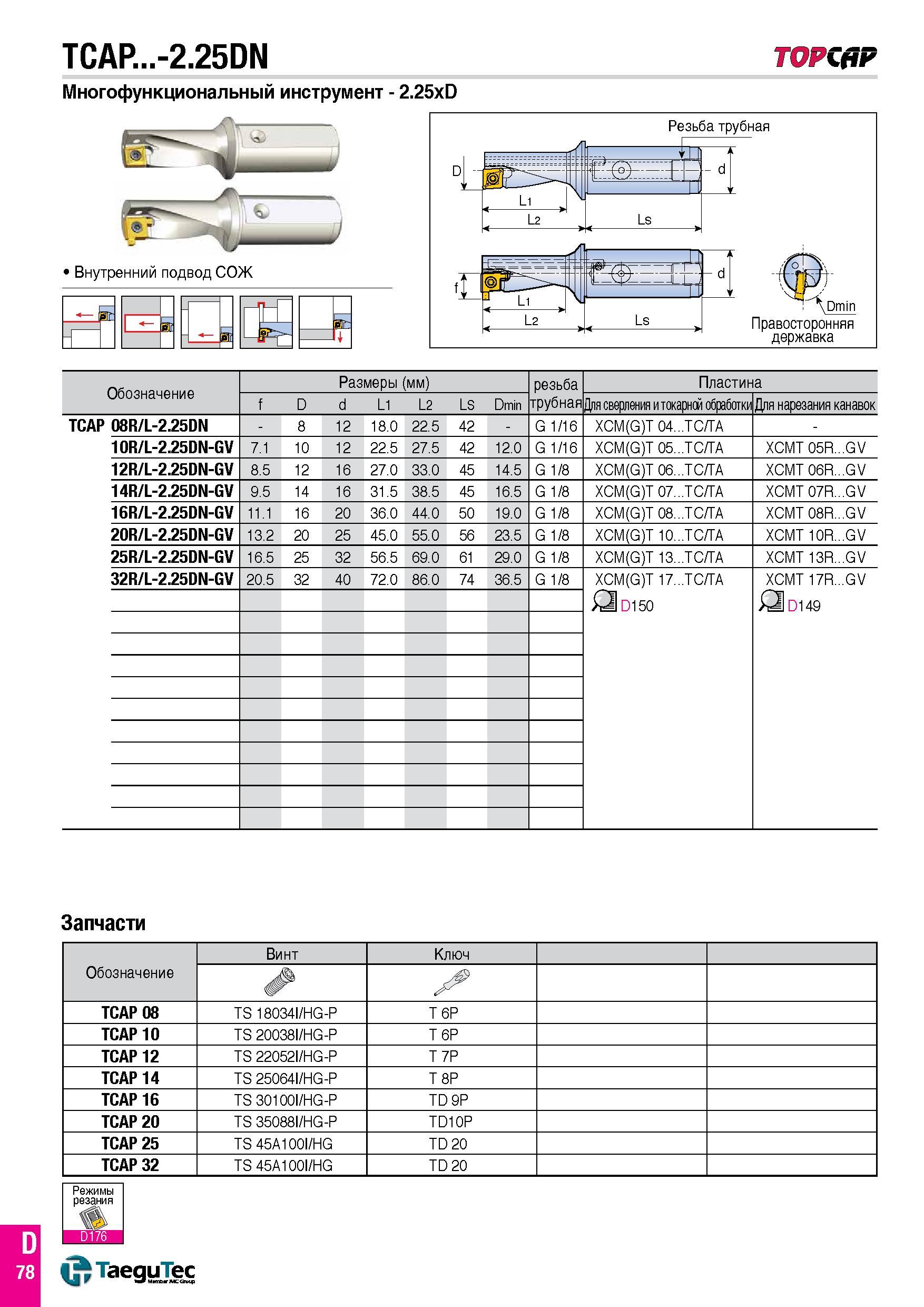

TCAP...-2.25DN TOPCfiF Многофункциональный инструмент - 2.25xD St Обозначение Размеры (мм) резьба трубная Пластина f D d L1 L2 LS Dmin Для сверления и токарной обработки Для нарезания канавок TCAP 08R/L-2.25DN - 8 12 18.0 22.5 42 - G 1/16 XCM(G)T 04...TC/TA - 10R/L-2.25DN-GV 7.1 10 12 22.5 27.5 42 12.0 G 1/16 XCM(G)T 05...TC/TA XCMT 05R...GV 12R/L-2.25DN-GV 8.5 12 16 27.0 33.0 45 14.5 G 1/8 XCM(G)T 06...TC/TA XCMT 06R...GV 14R/L-2.25DN-GV 9.5 14 16 31.5 38.5 45 16.5 G 1/8 XCM(G)T 07...TC/TA XCMT 07R...GV 16R/L-2.25DN-GV 11.1 16 20 36.0 44.0 50 19.0 G 1/8 XCM(G)T 08...TC/TA XCMT 08R...GV 20R/L-2.25DN-GV 13.2 20 25 45.0 55.0 56 23.5 G 1/8 XCM(G)T 10...TC/TA XCMT 10R...GV 25R/L-2.25DN-GV 16.5 25 32 56.5 69.0 61 29.0 G 1/8 XCM(G)T 13...TC/TA XCMT 13R...GV 32R/L-2.25DN-GV 20.5 32 40 72.0 86.0 74 36.5 G 1/8 XCM(G)T 17...TC/TA D150 XCMT 17R...GV О D149 Запчасти TaeguTec 78
