27 Каталог TAEGUTEC 2016 Сборный и монолитный вращающийся инструмент Стр.C24

Каталог TAEGUTEC 2016 Вращающийся инструмент Стр. C24 0027 RUS Lab2u

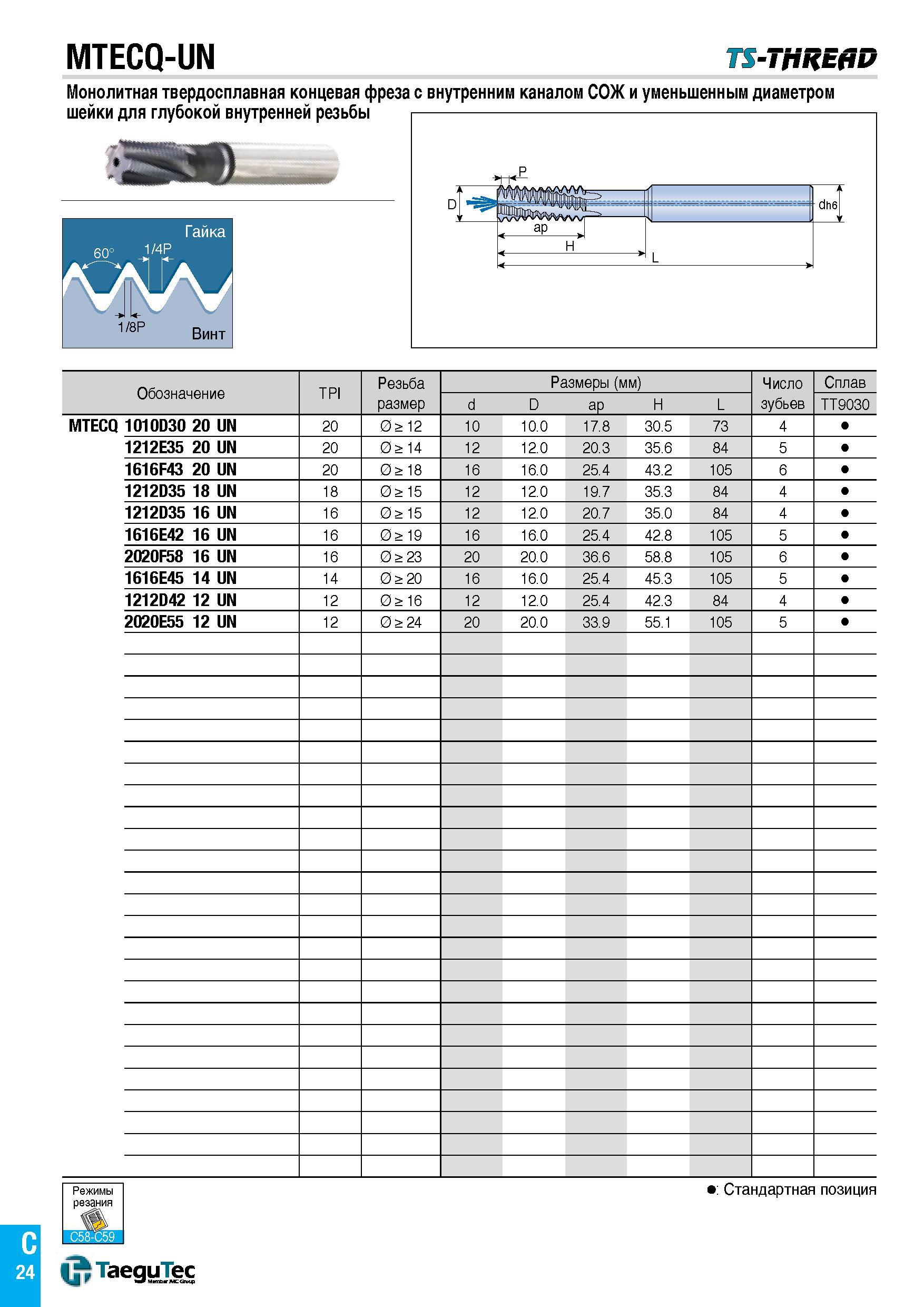

MTECQ-UN TS-THREAD Монолитная твердосплавная концевая фреза с внутренним каналом СОЖ и уменьшенным диаметром шейки для глубокой внутренней резьбы Обозначение TPI Резьба размер Размеры (мм) Число зубьев Сплав d D aP H L TT9030 MTECQ 1010D30 20 UN 20 0 г 12 10 10.0 17.8 30.5 73 4 1212E35 20 UN 20 0 г 14 12 12.0 20.3 35.6 84 5 1616F43 20 UN 20 0 г 18 16 16.0 25.4 43.2 105 6 1212D35 18 UN 18 0 г 15 12 12.0 19.7 35.3 84 4 1212D35 16 UN 16 0 г 15 12 12.0 20.7 35.0 84 4 1616E42 16 UN 16 0 г 19 16 16.0 25.4 42.8 105 5 2020F58 16 UN 16 0 г 23 20 20.0 36.6 58.8 105 6 1616E45 14 UN 14 0 г 20 16 16.0 25.4 45.3 105 5 1212D42 12 UN 12 0 г 16 12 12.0 25.4 42.3 84 4 2020E55 12 UN 12 0 г 24 20 20.0 33.9 55.1 105 5 Стандартная позиция TaeguTec C 24
