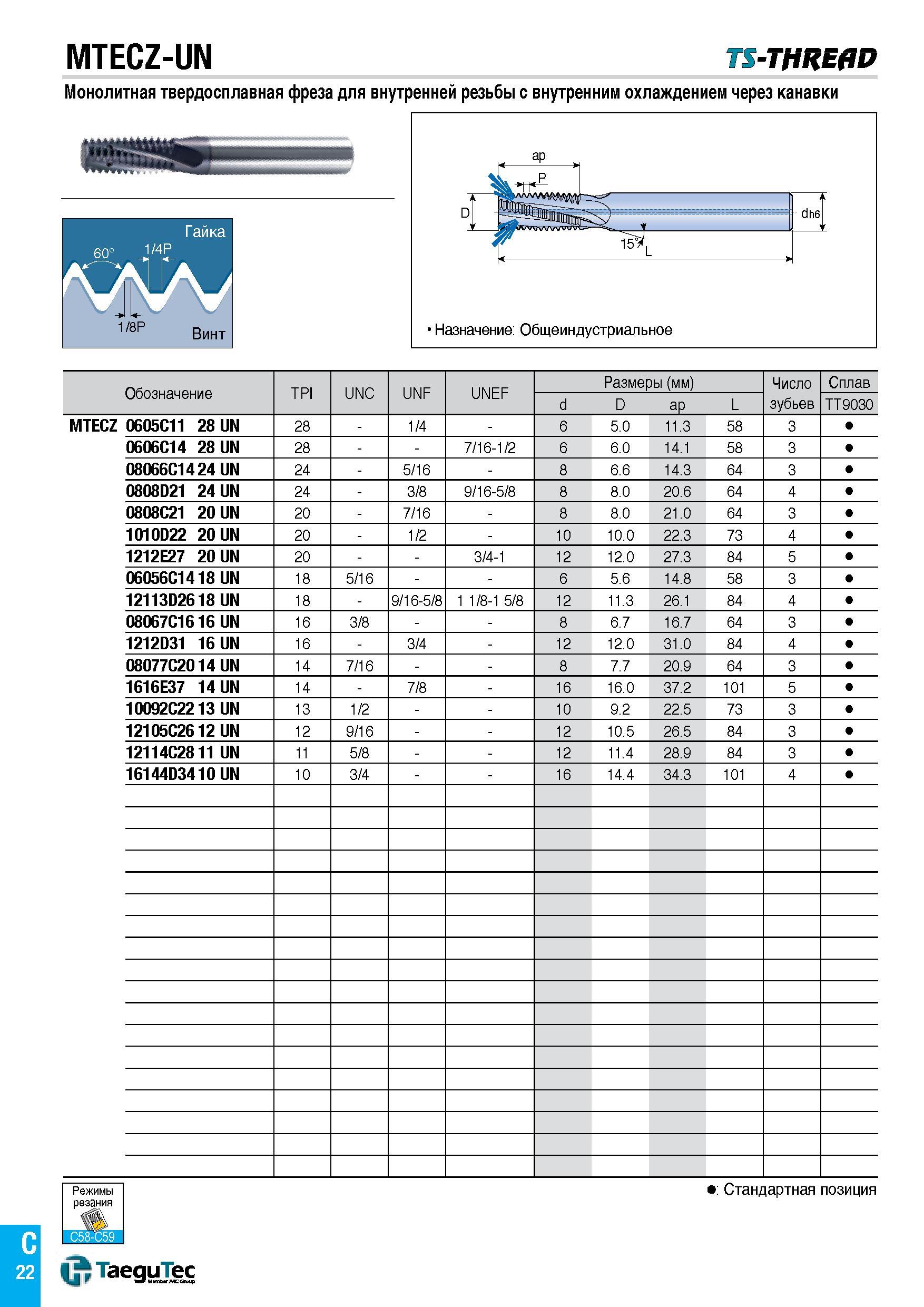

MTECZ-UN TS-THREAD Монолитная твердосплавная фреза для внутренней резьбы с внутренним охлаждением через канавки Г ap > 1 dh6 W 15 l Назначение: Общеиндустриальное Обозначение TPI UNC UNF UNEF Размеры (мм) Число зубьев Сплав d D aP L TT9030 MTECZ 0605C11 28 UN 28 - 1/4 - 6 5.0 11.3 58 3 0606C14 28 UN 28 7/16-1/2 6 6.0 14.1 58 3 08066C1424 UN 24 - 5/16 - 8 6.6 14.3 64 3 0808D21 24 UN 24 - 3/8 9/16-5/8 8 8.0 20.6 64 4 0808C21 20 UN 20 - 7/16 - 8 8.0 21.0 64 3 1010D22 20 UN 20 - 1/2 - 10 10.0 22.3 73 4 1212E27 20 UN 20 3/4-1 12 12.0 27.3 84 5 06056C14 18 UN 18 5/16 6 5.6 14.8 58 3 12113D26 18 UN 18 - 9/16-5/8 1 1/8-1 5/8 12 11.3 26.1 84 4 08067C16 16 UN 16 3/8 8 6.7 16.7 64 3 1212D31 16 UN 16 - 3/4 - 12 12.0 31.0 84 4 08077C2014 UN 14 7/16 8 7.7 20.9 64 3 1616E37 14 UN 14 - 7/8 - 16 16.0 37.2 101 5 10092C2213 UN 13 1/2 10 9.2 22.5 73 3 12105C26 12 UN 12 9/16 12 10.5 26.5 84 3 12114C28 11 UN 11 5/8 12 11.4 28.9 84 3 16144D34 10 UN 10 3/4 16 14.4 34.3 101 4 Стандартная позиция TaeguTec C 22
