SUMITOMO | Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент (Всего 534 стр.)




170 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.E22

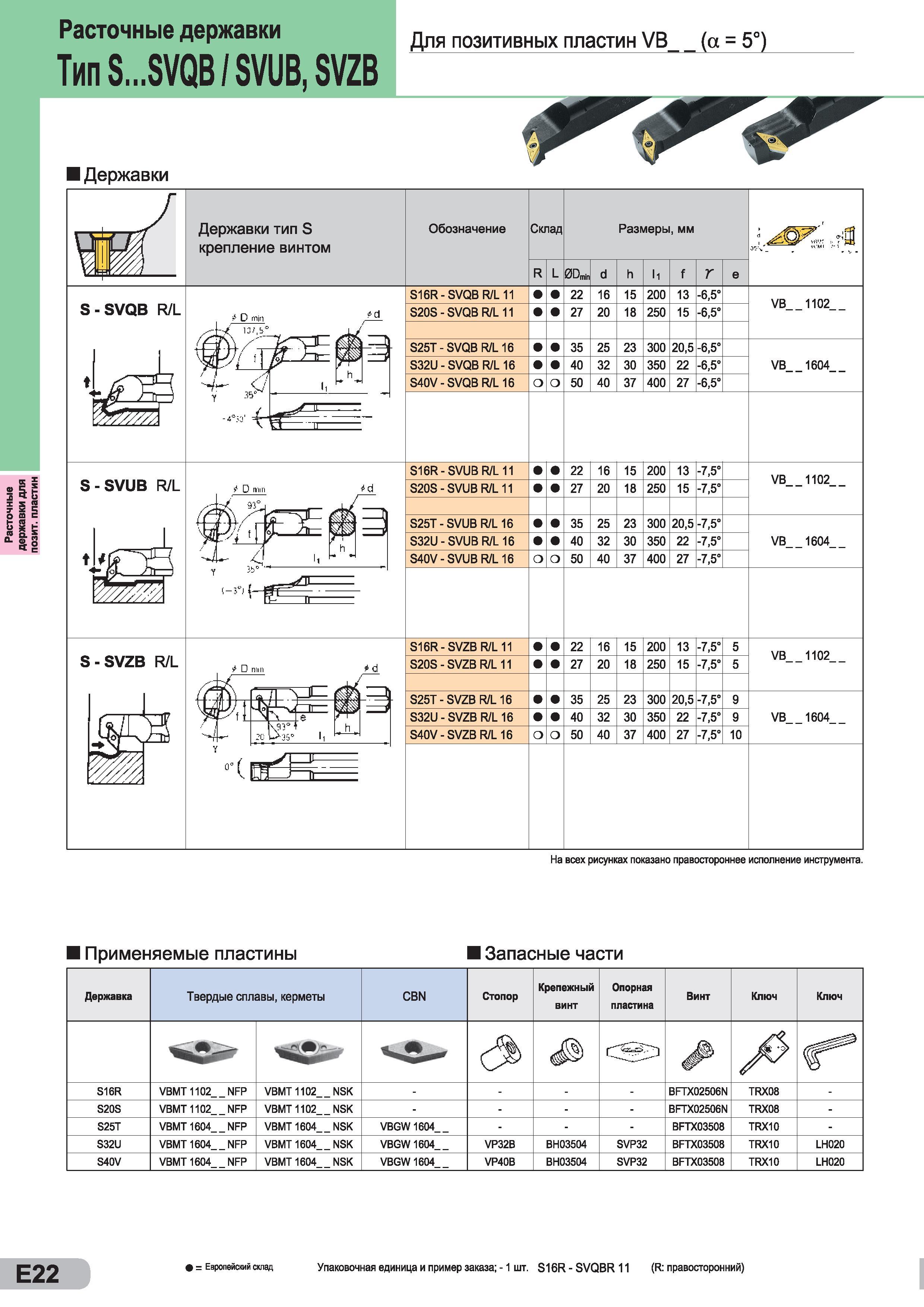

170 Расточные державки для позит пластин Расточные державки для позитивных пластин VB_ (а = 5°) Тип S SVQB / SVUB, SVZB Державки На всех рисунках пок Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент для станков Пластины режущие из твердого сплава Токарные резцы Торцевые и концевые фрезы Спиральные сверла Стр. E22

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. E22 0170 Lab2u

Расточные державки для позит. пластин Расточные державки для позитивных пластин VB_ (а = 5°) Тип S...SVQB / SVUB, SVZB Державки На всех рисунках показано правостороннее исполнение инструмента. Применяемые пластины Запасные части Державка Твердые сплавы, керметы CBN Стопор Крепежный винт Опорная пластина Винт Ключ Ключ А S16R VBMT1102 NFP VBMT 1102 NSK - - - - BFTX02506N TRX08 - S20S VBMT1102 NFP VBMT 1102 NSK - - - - BFTX02506N TRX08 - S25T VBMT1604 NFP VBMT 1604 NSK VBGW 1604 - - - BFTX03508 TRX10 - S32U VBMT1604 NFP VBMT 1604 NSK VBGW 1604 VP32B BH03504 SVP32 BFTX03508 TRX10 LH020 S40V VBMT1604 NFP VBMT 1604 NSK VBGW 1604 VP40B BH03504 SVP32 BFTX03508 TRX10 LH020 Е22 = Европейский склад Упаковочная единица и пример заказа; -1 шт. S16R - SVQBR 11 (R правосторонний)
