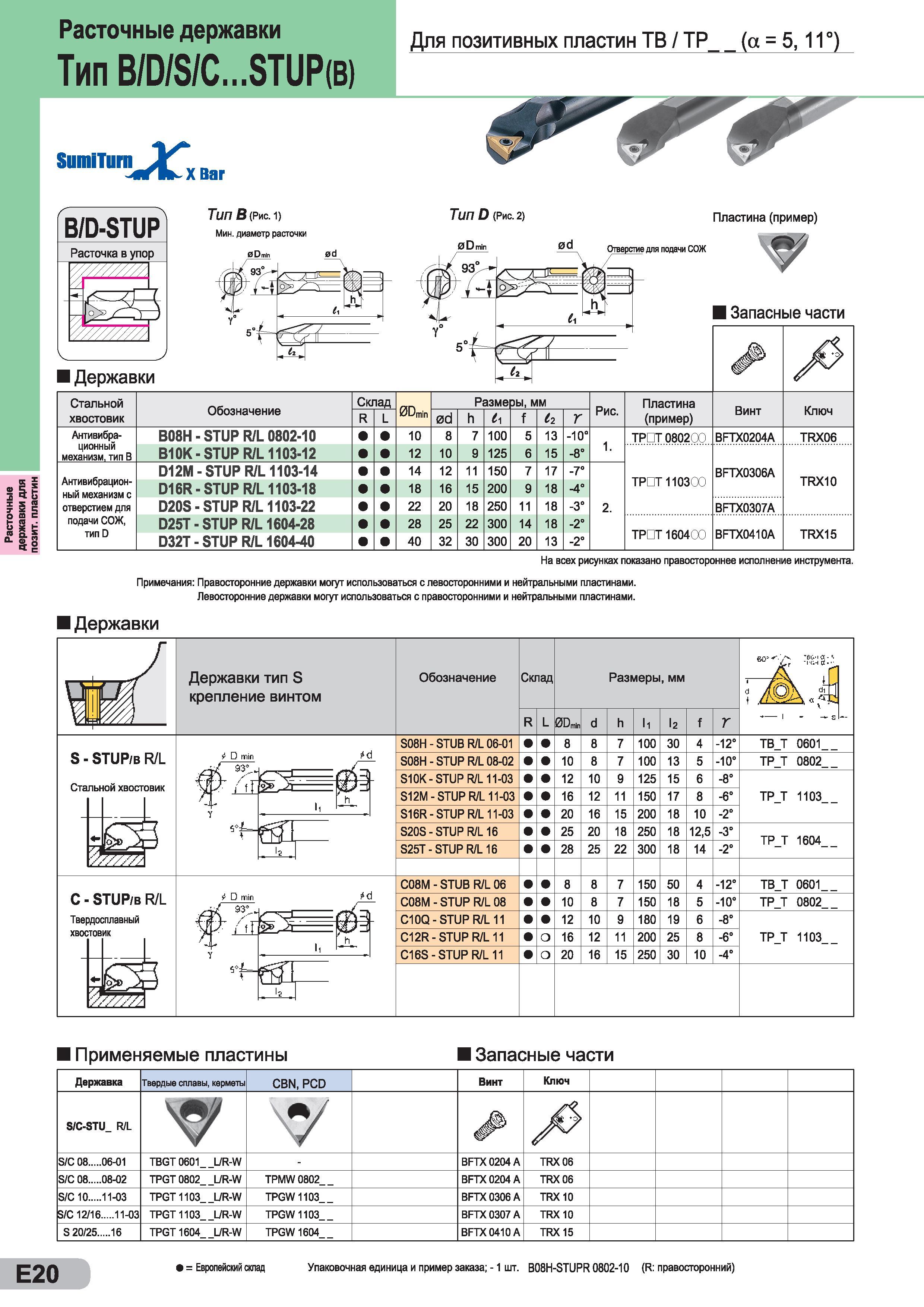

168 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.E20

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. E20 0168 Lab2u

Расточные державки для позит. пластин Расточные державки Тип B/D/S/C...STUP(B) Для позитивных пластин ТВ / ТР_ (а = 5,11°) SumiTurn vkf, X Bar Тип В (Рис. 1) Мин. диаметр расточки 0Dmln 0d I Державки I Запасные части Стальной хвостовик Обозначение Склад R L 0Dm 0d Размеры, мм f t2 Рис. Пластина (пример) Винт Ключ Антивибрационный механизм, тип В B08H - STUP R/L 0802-10 B10K-STUPR/L1103-12 Антивибрационный механизм с отверстием для подачи СОЖ, тип D D12M-STUPR/L 1103-14 D16R-STUPR/L 1103-18 D20S-STUPR/L 1103-22 D25T - STUP R/L 1604-28 D32T - STUP R/L 1604-40 10 12 100 125 -10‘ -8° ТРПТ 08020J 14 18 22 28 40 12 16 20 25 32 150 200 250 300 300 ТРПТ 11030J BFTX0204A BFTX0306A TRX06 TRX10 2. ТРПТ 1604(10 BFTX0307A BFTX0410A TRX15 На всех рисунках показано правостороннее исполнение инструмента. Примечания Правосторонние державки могут использоваться с левосторонними и нейтральными пластинами. Левосторонние державки могут использоваться с правосторонними и нейтральными пластинами. I Державки Применяемые пластины Запасные части Державка Твердые сплавы, керметы CBN, PCD Винт Ключ S/C-STU_ R/L у S/C 08 06-01 TBGT 0601 L/R-W - BFTX 0204 A TRX 06 S/C 08 08-02 TPGT 0802 L/R-W TPMW 0802 BFTX 0204 A TRX 06 S/C 10 11-03 TPGT1103_ _L/R-W TPGW1103 BFTX 0306 A TRX 10 S/C 12/16 11-03 TPGT 1103 L/R-W TPGW1103 BFTX 0307 A TRX 10 S 20/25 16 TPGT 1604 L/R-W TPGW1604 BFTX 0410 A TRX 15 Тип D (Рис. 2) Пластина (пример) подачи СОЖ B/D-STUP Расточка в Е20 = Европейский склад Упаковочная единица и пример заказа; -1 шт. B08H-STUPR 0802-10 (R правосторонний)
