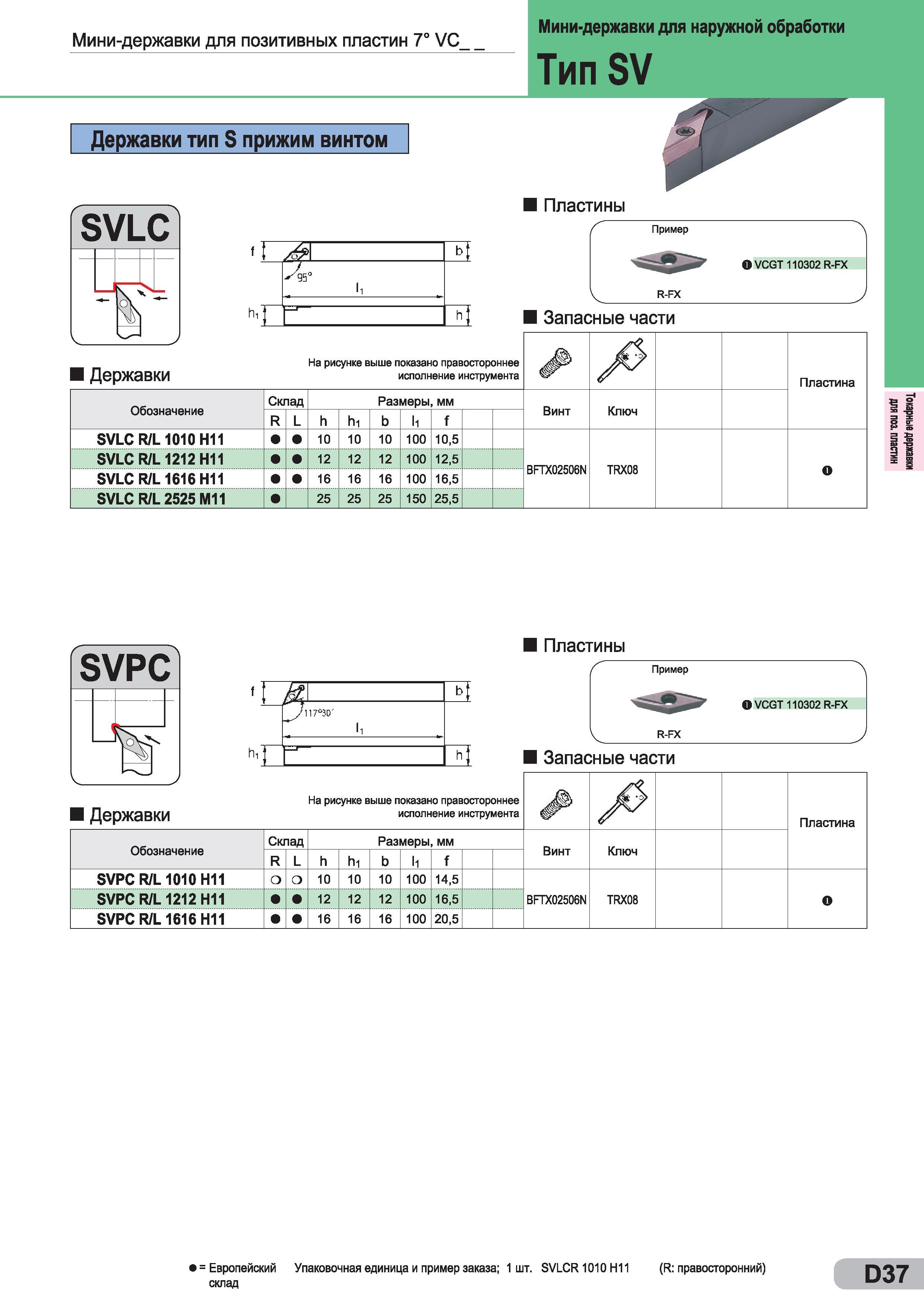

Мини-державки для позитивных пластин 7° VC_ Мини-державки для наружной обработки Тип SV Державки тип S прижим винтом Пластины f /& b - -'95° li O VCGT 110302 R-FX I R-FX J hi h Запасные части Пример V J Ma рисунке выше показано правостороннее 1 ДерЖаВКИ исполнение инструмента A Пластина Обозначение Склад Размеры, мм Винт Ключ R L h hi 11 f SVLC R/L1010H11 10 10 10 100 10,5 BFTX02506N TRX08 О SVLC R/L1212H11 12 12 12 100 12,5 SVLC R/L1616H11 16 16 16 100 16,5 SVLC R/L 2525 М11 25 25 25 150 25,5 SVPC OVS b ,/l 17 50' li h Пластины Пример О VCGT 110302 R-FX R-FX Запасные части v J На рисунке выше показано правостороннее 1 ДерЖаВКИ исполнение инструмента A Пластина Обозначение Склад Размеры, мм Винт Ключ R L h hi b 11 f SVPCR/L1010H11 10 10 10 100 14,5 BFTX02506N TRX08 О SVPC R/L 1212 Н11 12 12 12 100 16,5 SVPC R/L 1616 Н11 16 16 16 100 20,5 = Европейский Упаковочная единица и пример заказа; 1 шт. SVLCR 1010 Н11 (R правосторонний) склад D37 Токарные державки для поз. пластин
