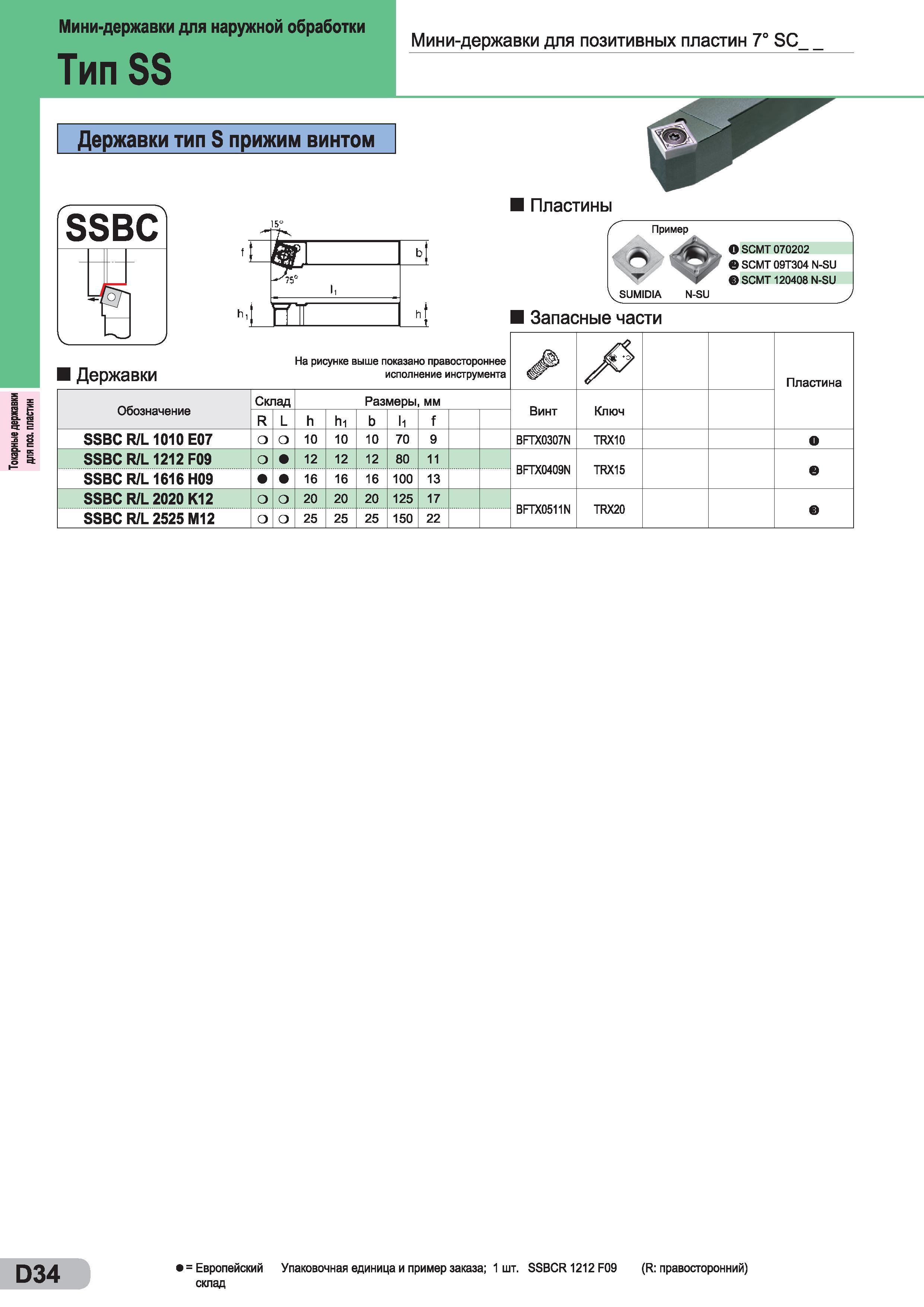

132 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.D34

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. D34 0132 Lab2u

Токарные державки для поз. пластин Мини-державки для наружной обработки Тип SS Мини-державки для позитивных пластин 7° SC_ Державки тип S прижим винтом Пластины 15“ "TS- -L -I I, m ht Пример О SCMT 070202 е SCMT 09Т304 N-SU SCMT 120408 N-SU SUMIDIA N-SU Запасные части На рисунке выше показано правостороннее 1 ДерЖаВКИ исполнение инструмента Пластина Обозначение Склад Размеры, мм Винт Ключ R L h hi 11 f SSBC R/L 1010 Е07 О о 10 10 10 70 9 BFTX0307N TRX10 О SSBC R/L 1212 F09 о 12 12 12 80 11 BFTX0409N TRX15 в SSBC R/L1616H09 16 16 16 100 13 SSBC R/L 2020 К12 20 20 20 125 17 BFTX0511N TRX20 в SSBC R/L 2525 М12 25 25 25 150 22 D34 = Европейский Упаковочная единица и пример заказа; 1 шт. SSBCR 1212 F09 (R правосторонний) склад
