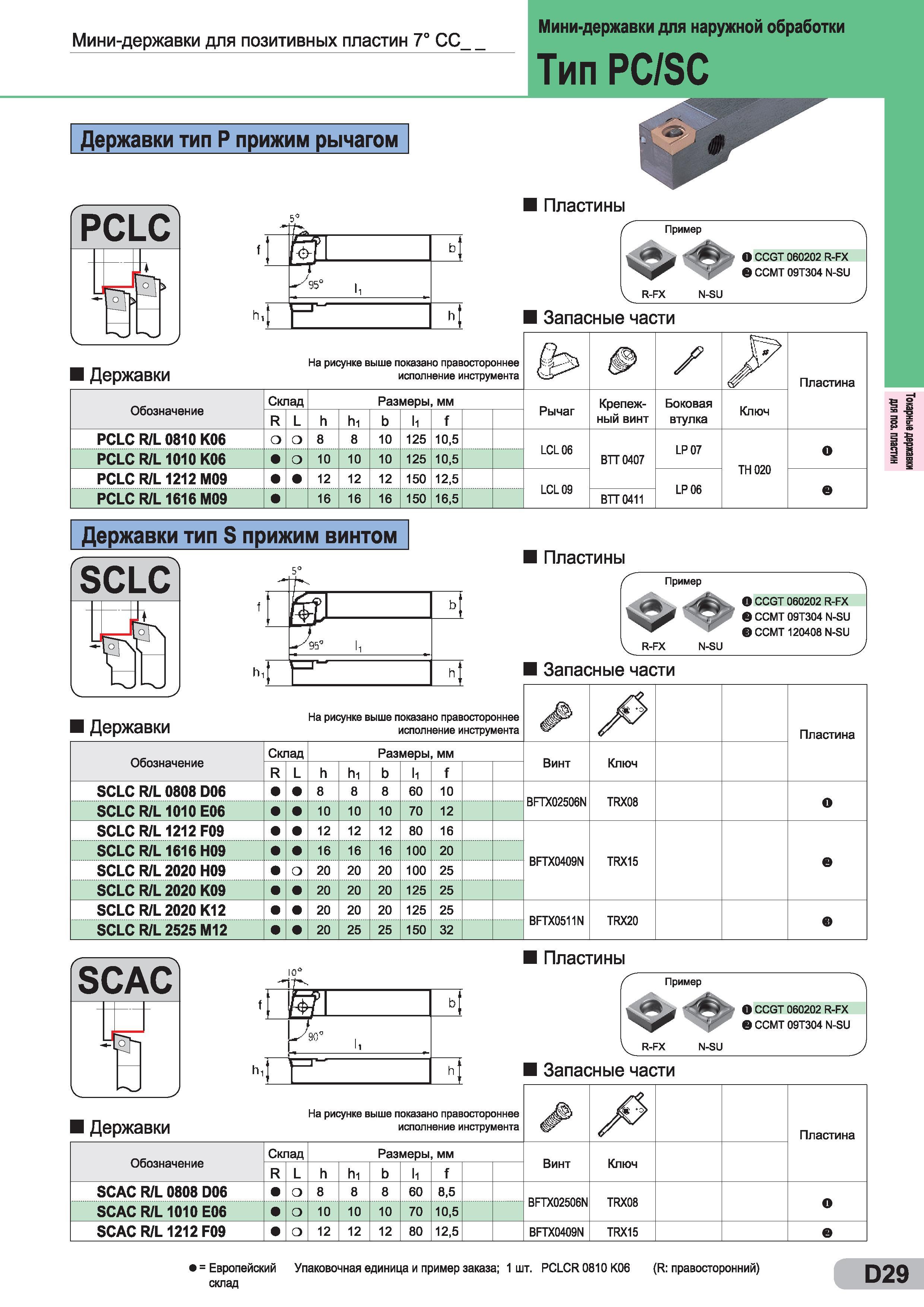

Мини-державки для позитивных пластин 7° СС_ Мини-державки для наружной обработки Тип PC/SC Державки тип Р прижим рычагом Пластины 95е И, Пример R-FX N-SU О CCGT 060202 R-FX в ССМТ 09Т304 N-SU Запасные части Державки Ма рисунке выше показано правостороннее исполнение инструмента Обозначение PCLC R/L 0810 К06 PCLC R/L 1010 К06 PCLC R/L 1212 М09 PCLC R/L1616M09 Склад R L о h 8 hi 8 10 10 12 12 16 16 Размеры, мм 10 10 12 16 h f_ 125 10,5 125 10,5 150 12,5 150 16,5 Рычаг LCL06 LCL09 Крепеж- Боковая ключ ный винт втулка ВТТ0407 ВТТ 0411 LP07 LP06 ТН 020 Пластина О е Державки тип S прижим винтом SCLC Пластины Пример О CCGT 060202 R-FX е ССМТ 09Т304 N-SU ССМТ 120408 N-SU R-FX N-SU Запасные части V J Державки Ма рисунке выше показан исполн о правостороннее ение инструмента А Пластина Обозначение Склад Размеры, мм Винт Ключ R L h hi 11 f SCLC R/L 0808 D06 8 8 8 60 10 BFTX02506N TRX08 О SCLC R/L 1010 Е06 10 10 10 70 12 SCLC R/L 1212 F09 12 12 12 80 16 BFTX0409N TRX15 е SCLC R/L1616H09 16 16 16 100 20 SCLC R/L 2020 Н09 О 20 20 20 100 25 SCLC R/L 2020 К09 20 20 20 125 25 SCLC R/L 2020 К12 20 20 20 125 25 BFTX0511N TRX20 о SCLC R/L 2525 М12 20 25 25 150 32 Пластины 1 I, I 1 " "I Пример О CCGT 060202 R-FX в ССМТ 09Т304 N-SU R-FX N-SU Запасные части V J Державки На рисунке выше показано правостороннее исполнение инструмента + A Пластина Обозначение Склад Размеры, мм Винт Ключ R L h hi b h f SCAC R/L 0808 D06 О 8 8 8 60 8,5 BFTX02506N TRX08 О SCAC R/L 1010 Е06 о 10 10 10 70 10,5 SCAC R/L 1212 F09 о 12 12 12 80 12,5 BFTX0409N TRX15 e = Европейский Упаковочная единица и пример заказа; 1 шт. PCLCR 0810 К06 (R правосторонний) склад
