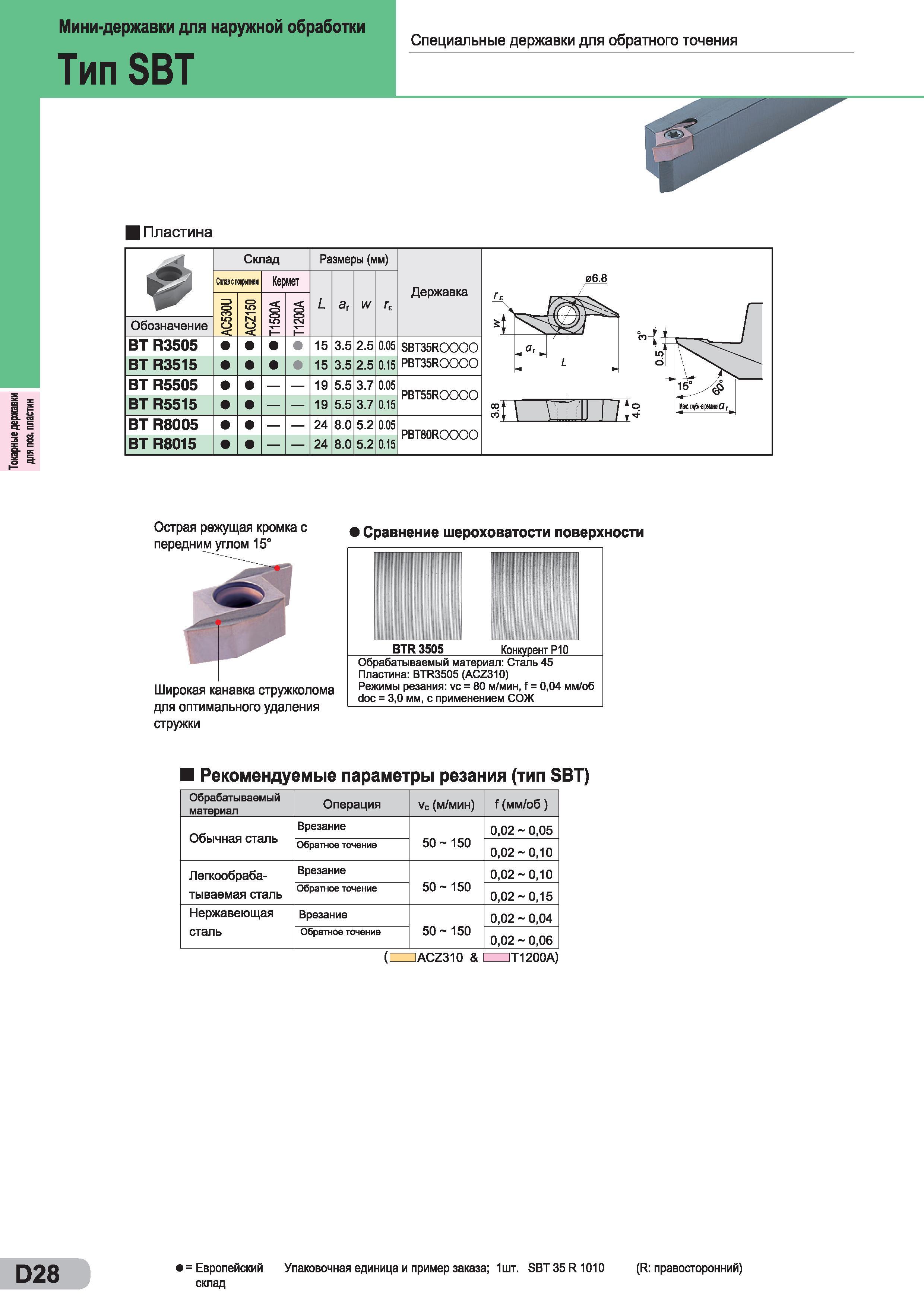

Токарные державки для поз. пластин Мини-державки для наружной обработки Тип SBT Специальные державки для обратного точения Пластина Обозначение ВТ R3505 ВТ R3515 ВТ R5505 ВТ R5515 ВТ R8005 ВТ R8015 Склад Сплав с пофыпеи Кермет Размеры (мм) а, 3.5 3.5 5.5 5.5 8.0 8.0 w 2.5 2.5 3.7 3.7 5.2 5.2 0.05 0.15 0.05 0.15 0.05 0.15 Державка SBT35ROOOO PBT35ROOOO PBT55ROOOO PBT8QROOOO 06.8 и vmu I /I Сравнение шероховатости поверхности Широкая канавка стружколома для оптимального удаления стружки Обрабатываемый материал Сталь 45 Пластина BTR3505 (ACZ310) Режимы резания vc = 80 м/мин, f = 0,04 мм/об doc = 3,0 мм, с применением СОЖ Рекомендуемые параметры резания (тип SBT) Обрабатываемый материал Операция vc (м/мин) f (мм/об) Обычная сталь Врезание 50-150 0,02 - 0,05 Обратное точение 0,02-0,10 Легкообраба-тываемая сталь Врезание 50-150 0,02-0,10 Обратное точение 0,02-0,15 Нержавеющая сталь Врезание 50-150 0,02 - 0,04 Обратное точение 0,02 - 0,06 ( ACZ310 & Т1200А) Острая режущая кромка передним углом 15° D28 = Европейский Упаковочная единица и пример заказа; 1шт. SBT 35 R1010 (R правосторонний) склад
