Вставки Sandvik CoroTurn XS Профильная обработка Допуск мм а +0 05 -0 r 0 02 1 0 02 Высота центров +0 05 -0 CXS- R dm Показано правое испол

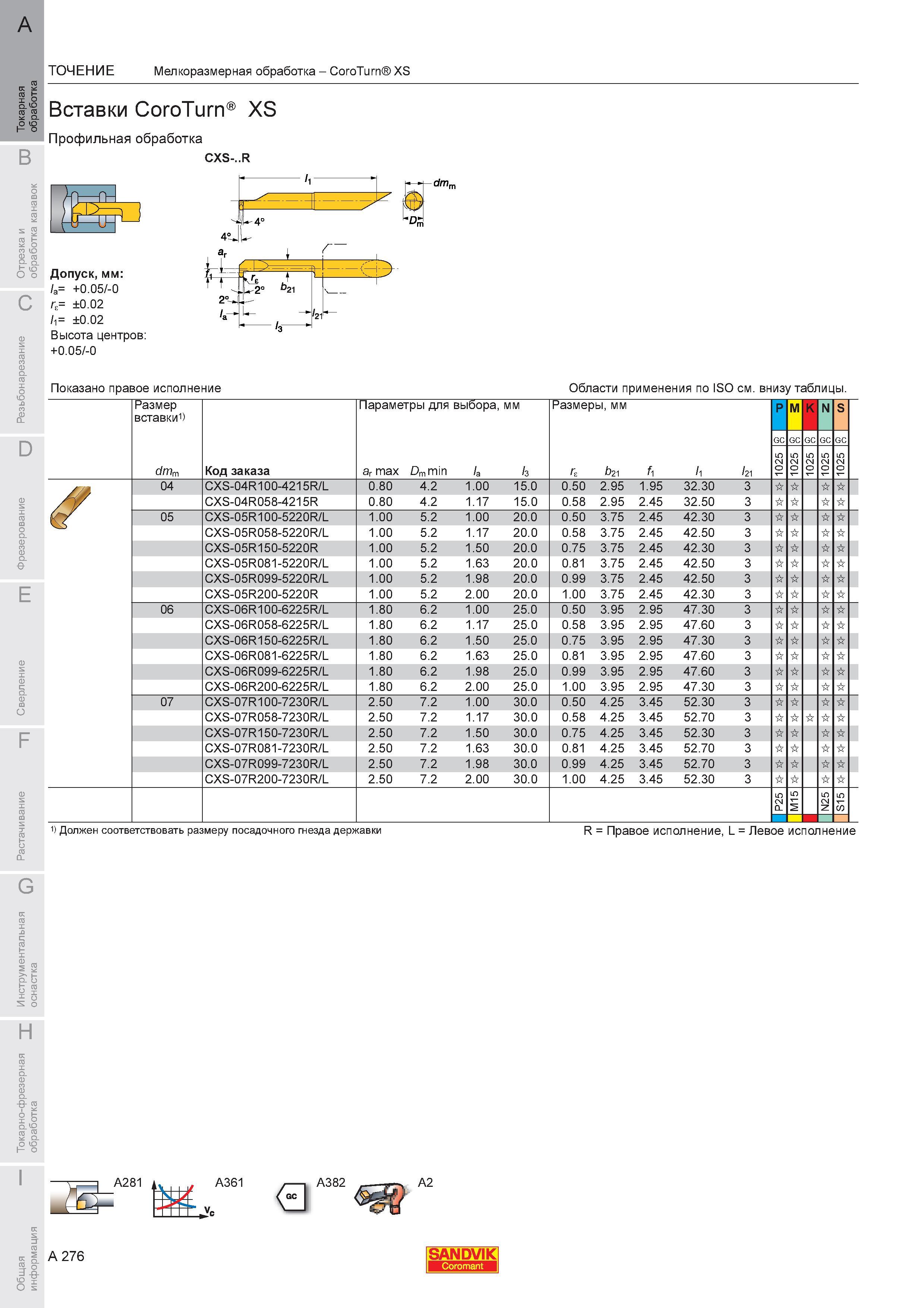

Вставки Sandvik CoroTurn XS Профильная обработка Допуск мм а +0.05 -0 r 0.02 1 0.02 Высота центров +0.05 -0 CXS-..R dm Показано правое исполнение Области применения по ISO см. внизу таблицы. Размер вставки ТОЧЕНИЕ Мелкоразмерная обработка CoroTurn XS dmm Код заказа Параметры для выбора ar max Dm min a мм 3 Размеры мм rc b21 fi l1 l21 P M K N S GC 5 2 0 5 2 0 5 2 0 5 2 0 5 2 0 J 04 CXS-04R100-4215R/L 0.80 4.2 1.00 15.0 0.50 2.95 1.95 32.30 3 7 CXS-04R058-4215R 0.80 4.2 1.17 15.0 0.58 2.95 2.45 32.50 3 & 05 CXS-05R100-5220R/L 1.00 5.2 1.00 20.0 0.50 3.75 2.45 42.30 3 CXS-05R058-5220R/L 1.00 5.2 1.17 20.0 0.58 3.75 2.45 42.50 3 CXS-05R150-5220R 1.00 5.2 1.50 20.0 0.75 3.75 2.45 42.30 3 CXS-05R081-5220R/L 1.00 5.2 1.63 20.0 0.81 3.75 2.45 42.50 3 CXS-05R099-5220R/L 1.00 5.2 1.98 20.0 0.99 3.75 2.45 42.50 3 CXS-05R200-5220R 1.00 5.2 2.00 20.0 1.00 3.75 2.45 42.30 3 06 CXS-06R100-6225R/L 1.80 6.2 1.00 25.0 0.50 3.95 2.95 47.30 3 CXS-06R058-6225R/L 1.80 6.2 1.17 25.0 0.58 3.95 2.95 47.60 3 CXS-06R150-6225R/L 1.80 6.2 1.50 25.0 0.75 3.95 2.95 47.30 3 CXS-06R081-6225R/L 1.80 6.2 1.63 25.0 0.81 3.95 2.95 47.60 3 CXS-06R099-6225R/L 1.80 6.2 1.98 25.0 0.99 3.95 2.95 47.60 3 CXS-06R200-6225R/L 1.80 6.2 2.00 25.0 1.00 3.95 2.95 47.30 3 07 CXS-07R100-7230R/L 2.50 7.2 1.00 30.0 0.50 4.25 3.45 52.30 3 CXS-07R058-7230R/L 2.50 7.2 1.17 30.0 0.58 4.25 3.45 52.70 3 CXS-07R150-7230R/L 2.50 7.2 1.50 30.0 0.75 4.25 3.45 52.30 3 CXS-07R081-7230R/L 2.50 7.2 1.63 30.0 0.81 4.25 3.45 52.70 3 CXS-07R099-7230R/L 2.50 7.2 1.98 30.0 0.99 4.25 3.45 52.70 3 CXS-07R200-7230R/L 2.50 7.2 2.00 30.0 1.00 4.25 3.45 52.30 3 5 2 Q 5 i 5 2 z 5 w 1) Должен соответствовать размеру посадочного гнезда державки R Правое исполнение L Левое исполнение A361 A382 A2 A 276 SANDVIK
