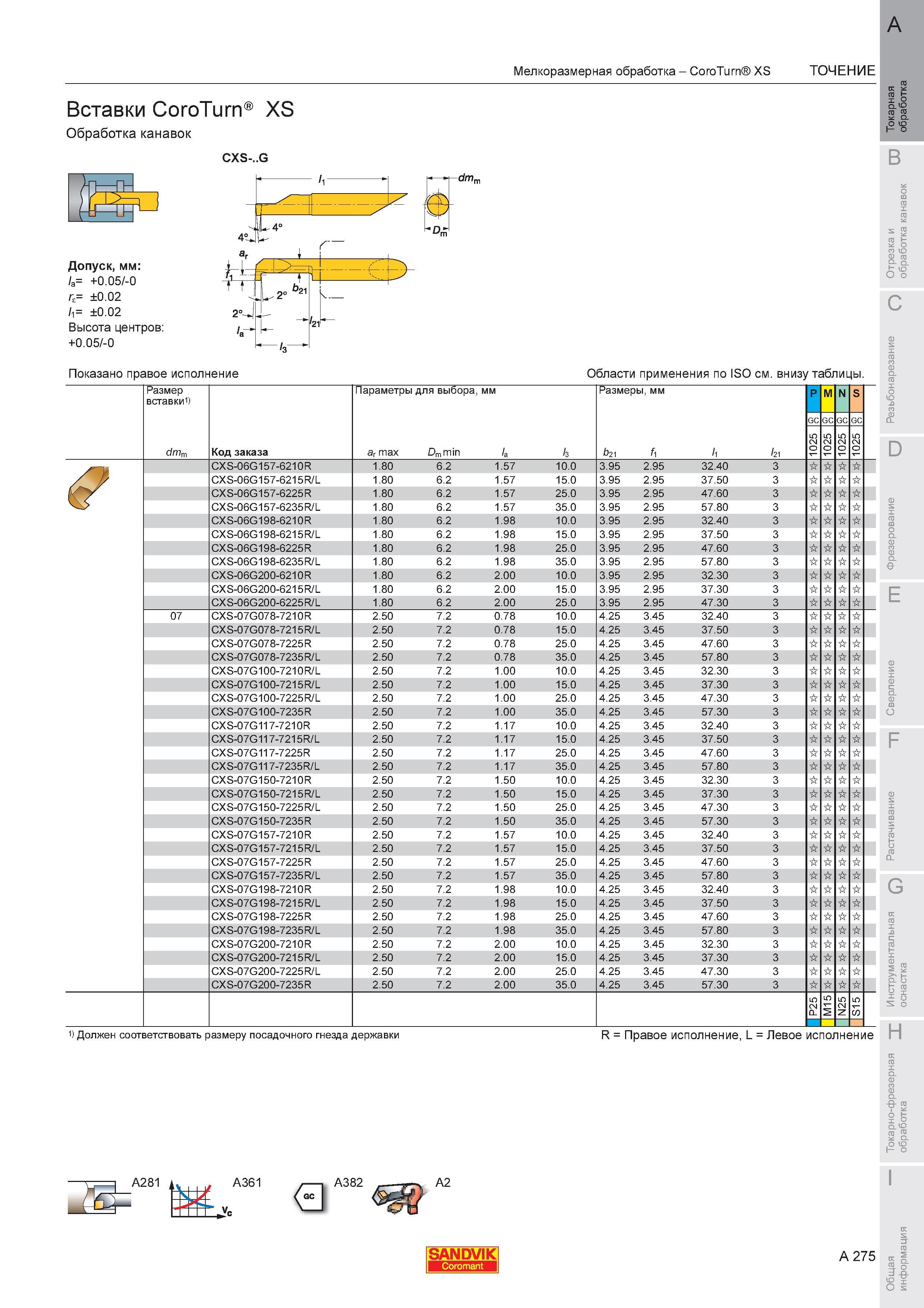

Вставки Sandvik CoroTurn XS Обработка канавок CXS- G Допуск мм а +0 05 -0 гЕ 0 02 1 0 02 Высота центров +0 05 -0 Показано правое исполнение

Вставки Sandvik CoroTurn XS Обработка канавок CXS-..G Допуск мм а +0.05 -0 гЕ 0.02 1 0.02 Высота центров +0.05 -0 Показано правое исполнение ''О -dm Области применения по ISO см. внизу таблицы. Размер вставки1) dmm Код заказа Параметры для выбора мм ar max Dm min la k Мелкоразмерная обработка CoroTurn XS ТОЧЕНИЕ Размеры мм b21 fi li l21 P M N S GC 5 2 О 5 2 о 5 2 О 5 2 о CXS-06G157-6210R 1.80 6.2 1.57 10.0 3.95 2.95 32.40 3 CXS-06G157-6215R/L 1.80 6.2 1.57 15.0 3.95 2.95 37.50 3 CXS-06G157-6225R 1.80 6.2 1.57 25.0 3.95 2.95 47.60 3 CXS-06G157-6235R/L 1.80 6.2 1.57 35.0 3.95 2.95 57.80 3 CXS-06G198-6210R 1.80 6.2 1.98 10.0 3.95 2.95 32.40 3 CXS-06G198-6215R/L 1.80 6.2 1.98 15.0 3.95 2.95 37.50 3 CXS-06G198-6225R 1.80 6.2 1.98 25.0 3.95 2.95 47.60 3 CXS-06G198-6235R/L 1.80 6.2 1.98 35.0 3.95 2.95 57.80 3 CXS-06G200-6210R 1.80 6.2 2.00 10.0 3.95 2.95 32.30 3 CXS-06G200-6215R/L 1.80 6.2 2.00 15.0 3.95 2.95 37.30 3 CXS-06G200-6225R/L 1.80 6.2 2.00 25.0 3.95 2.95 47.30 3 07 CXS-07G078-7210R 2.50 7.2 0.78 10.0 4.25 3.45 32.40 3 CXS-07G078-7215R/L 2.50 7.2 0.78 15.0 4.25 3.45 37.50 3 CXS-07G078-7225R 2.50 7.2 0.78 25.0 4.25 3.45 47.60 3 CXS-07G078-7235R/L 2.50 7.2 0.78 35.0 4.25 3.45 57.80 3 CXS-07G100-7210R/L 2.50 7.2 1.00 10.0 4.25 3.45 32.30 3 CXS-07G100-7215R/L 2.50 7.2 1.00 15.0 4.25 3.45 37.30 3 CXS-07G100-7225R/L 2.50 7.2 1.00 25.0 4.25 3.45 47.30 3 CXS-07G100-7235R 2.50 7.2 1.00 35.0 4.25 3.45 57.30 3 CXS-07G117-7210R 2.50 7.2 1.17 10.0 4.25 3.45 32.40 3 CXS-07G117-7215R/L 2.50 7.2 1.17 15.0 4.25 3.45 37.50 3 CXS-07G117-7225R 2.50 7.2 1.17 25.0 4.25 3.45 47.60 3 CXS-07G117-7235R/L 2.50 7.2 1.17 35.0 4.25 3.45 57.80 3 CXS-07G150-7210R 2.50 7.2 1.50 10.0 4.25 3.45 32.30 3 CXS-07G150-7215R/L 2.50 7.2 1.50 15.0 4.25 3.45 37.30 3 CXS-07G150-7225R/L 2.50 7.2 1.50 25.0 4.25 3.45 47.30 3 CXS-07G150-7235R 2.50 7.2 1.50 35.0 4.25 3.45 57.30 3 CXS-07G157-7210R 2.50 7.2 1.57 10.0 4.25 3.45 32.40 3 CXS-07G157-7215R/L 2.50 7.2 1.57 15.0 4.25 3.45 37.50 3 CXS-07G157-7225R 2.50 7.2 1.57 25.0 4.25 3.45 47.60 3 CXS-07G157-7235R/L 2.50 7.2 1.57 35.0 4.25 3.45 57.80 3 CXS-07G198-7210R 2.50 7.2 1.98 10.0 4.25 3.45 32.40 3 CXS-07G198-7215R/L 2.50 7.2 1.98 15.0 4.25 3.45 37.50 3 CXS-07G198-7225R 2.50 7.2 1.98 25.0 4.25 3.45 47.60 3 CXS-07G198-7235R/L 2.50 7.2 1.98 35.0 4.25 3.45 57.80 3 CXS-07G200-7210R 2.50 7.2 2.00 10.0 4.25 3.45 32.30 3 CXS-07G200-7215R/L 2.50 7.2 2.00 15.0 4.25 3.45 37.30 3 CXS-07G200-7225R/L 2.50 7.2 2.00 25.0 4.25 3.45 47.30 3 CXS-07G200-7235R 2.50 7.2 2.00 35.0 4.25 3.45 57.30 3 5 2 Q 5 i 5 2 z 5 w 1) Должен соответствовать размеру посадочного гнезда державки R Правое исполнение L Левое исполнение Hz"281 A361 A382 A2 SANDVIK A 275
