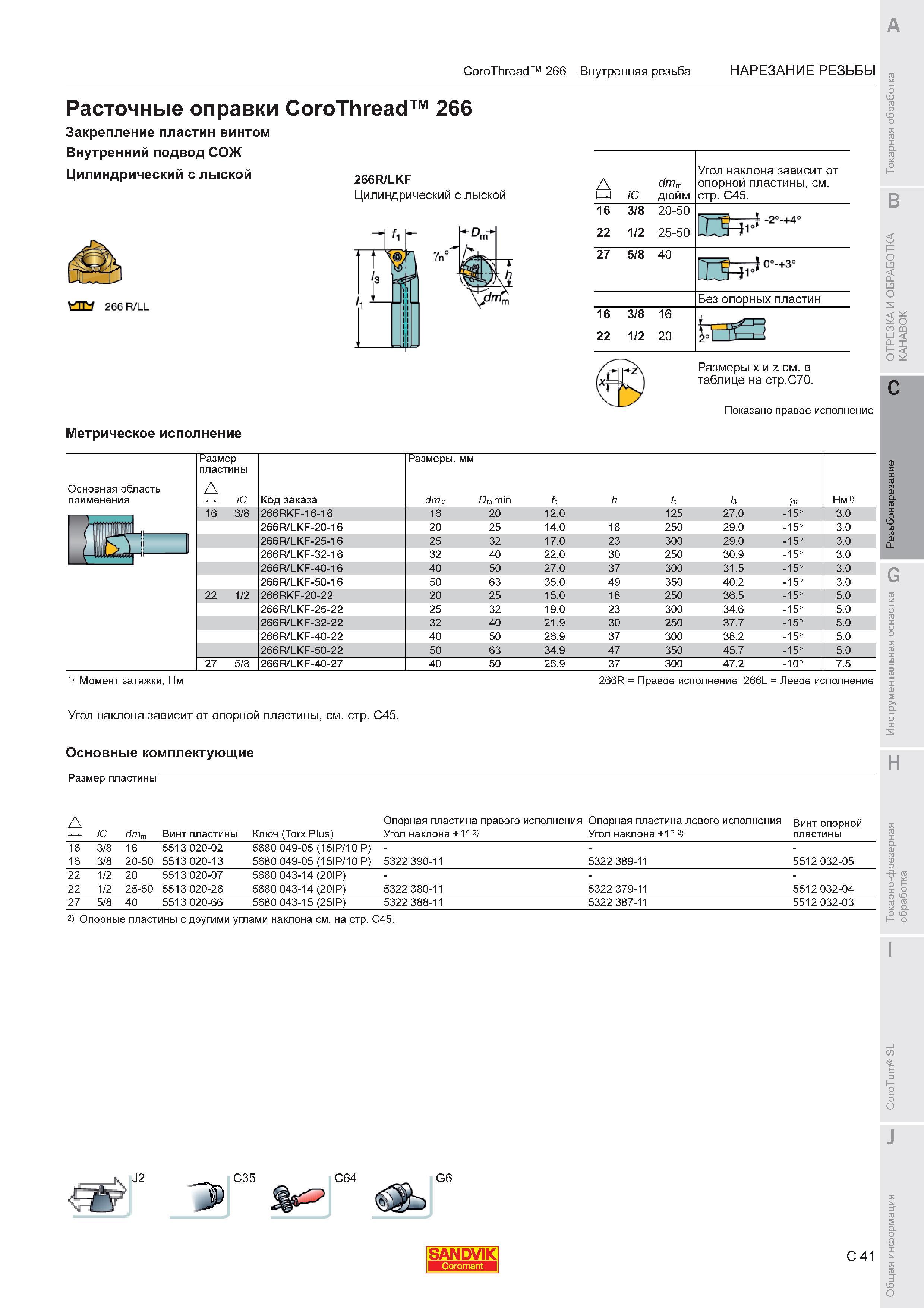

Токарные резьбовые резцы Sandvik CoroThread 266 с СРП для точения внутренней резьбы в заготовках из сталей и сплавов Закрепление пластин винтом Внутренний подвод СОЖ Цилиндрический хвостовик с лыской 266R/LKF iC dmm дюйм 16 3 8 20-50 22 25-50 27 5 8 40 16 3 8 16 22 20 Угол наклона зависит от опорной пластины см. стр. C45. -2-+4" 0"-+3 Без опорных пластин Размеры x и z см. в таблице на стр.С70. Показано правое исполнение Метрическое исполнение Размер пластины D i i с Код заказа Размеры dmm мм Dm min h 1 k Y Нм 266RKF-16-16 16 20 12.0 125 27.0 -15 3.0 266R/LKF-20-16 20 25 14.0 18 250 29.0 -15 3.0 266R/LKF-25-16 25 32 17.0 23 300 29.0 -15 3.0 266R/LKF-32-16 32 40 22.0 30 250 30.9 -15 3.0 266R/LKF-40-16 40 50 27.0 37 300 31.5 -15 3.0 266R/LKF-50-16 50 63 35.0 49 350 40.2 -15 3.0 266RKF-20-22 20 25 15.0 18 250 36.5 -15 5.0 266R/LKF-25-22 25 32 19.0 23 300 34.6 -15 5.0 266R/LKF-32-22 32 40 21.9 30 250 37.7 -15 5.0 266R/LKF-40-22 40 50 26.9 37 300 38.2 -15 5.0 266R/LKF-50-22 50 63 34.9 47 350 45.7 -15 5.0 266R/LKF-40-27 40 50 26.9 37 300 47.2 -10 7.5 Основная область применения 16 3 8 22 27 5 8 Момент затяжки Нм 266R Правое исполнение 266L Левое исполнение Угол наклона зависит от опорной пластины см. стр. С45. Основные комплектующие Размер пластины D -l с d mn Винт пластины Ключ (Torx Plus) Опорная пластина правого исполнения Опорная пластина левого исполнения Угол наклона +1 2) Угол наклона +1 2) Винт опорной пластины 16 3 8 16 5513 020-02 5680 049-05 (15IP 10IP) - 16 3 8 20-50 5513 020-13 5680 049-05 (15IP 10IP) 5322 390-11 5322 389-11 5512 032-05 22 20 5513 020-07 5680 043-14 (20IP) - 22 25-50 5513 020-26 5680 043-14 (20IP) 5322 380-11 5322 379-11 5512 032-04 27 5 8 40 5513 020-66 5680 043-15 (25IP) 5322 388-11 5322 387-11 5512 032-03 2) Опорные пластины с другими углами наклона см. на стр. C45. J2 С35 С64 G6 SANDVIK C 41 Нарезание резьбы на токарных станках Расточные оправки CoroThread 266 Цилиндрический с лыской
