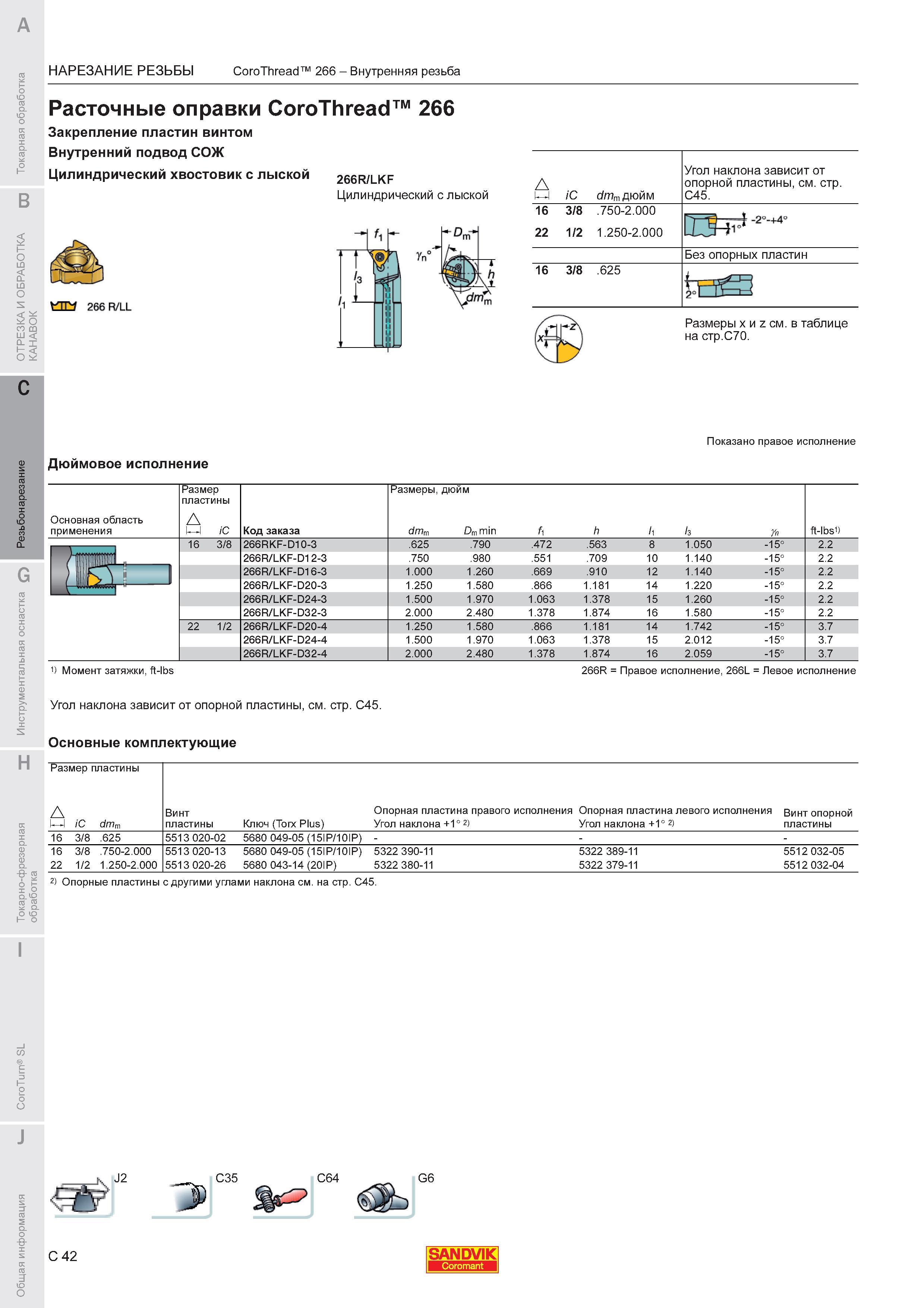

Нарезание резьбы на токарных станках CoroThread 266 Внутренняя резьба Расточные оправки CoroThread 266 Закрепление пластин винтом Внутренний подвод СОЖ Цилиндрический хвостовик с лыской 266R/LKF Цилиндрический с лыской D к iC dmm дюйм Угол наклона зависит от опорной пластины см. стр. С45. 16 3 8 .750-2.000 22 1.250-2.000 LLj 2 Без опорных пластин 16 3 8 .625 Размеры x и z см. в таблице на стр.С70. Показано правое исполнение Дюймовое исполнение Основная область применения Размер пластины Размеры дюйм О Код заказа dmm Dm min h Y ft-lbs 16 3 8 266RKF-D10-3 .625 .790 .472 .563 8 1.050 -15 2.2 266R/LKF-D12-3 .750 .980 .551 .709 10 1.140 -15 2.2 266R/LKF-D16-3 1.000 1.260 .669 .910 12 1.140 -15 2.2 266R/LKF-D20-3 1.250 1.580 .866 1.181 14 1.220 -15 2.2 266R/LKF-D24-3 1.500 1.970 1.063 1.378 15 1.260 -15 2.2 266R/LKF-D32-3 2.000 2.480 1.378 1.874 16 1.580 -15 2.2 22 266R/LKF-D20-4 1.250 1.580 .866 1.181 14 1.742 -15 3.7 266R/LKF-D24-4 1.500 1.970 1.063 1.378 15 2.012 -15 3.7 266R/LKF-D32-4 2.000 2.480 1.378 1.874 16 2.059 -15 3.7 Момент затяжки ft-lbs 266R Правое исполнение 266L Левое исполнение Угол наклона зависит от опорной пластины см. стр. С45. Основные комплектующие Размер пластины D А О dmm Винт пластины Ключ (Torx Plus) Опорная пластина правого исполнения Угол наклона +1 2) Опорная пластина левого исполнения Угол наклона +1 Винт опорной пластины 16 3 8 .625 5513 020-02 5680 049-05 (15IP 10IP) - 16 3 8 .750-2.000 5513 020-13 5680 049-05 (15IP 10IP) 5322 390-11 5322 389-11 5512 032-05 22 1.250-2.000 5513 020-26 5680 043-14 (20IP) 5322 380-11 5322 379-11 5512 032-04 2) Опорные пластины с другими углами наклона см. на стр. C45. J2 С35 C64 G6 C 42 SANDVIK
