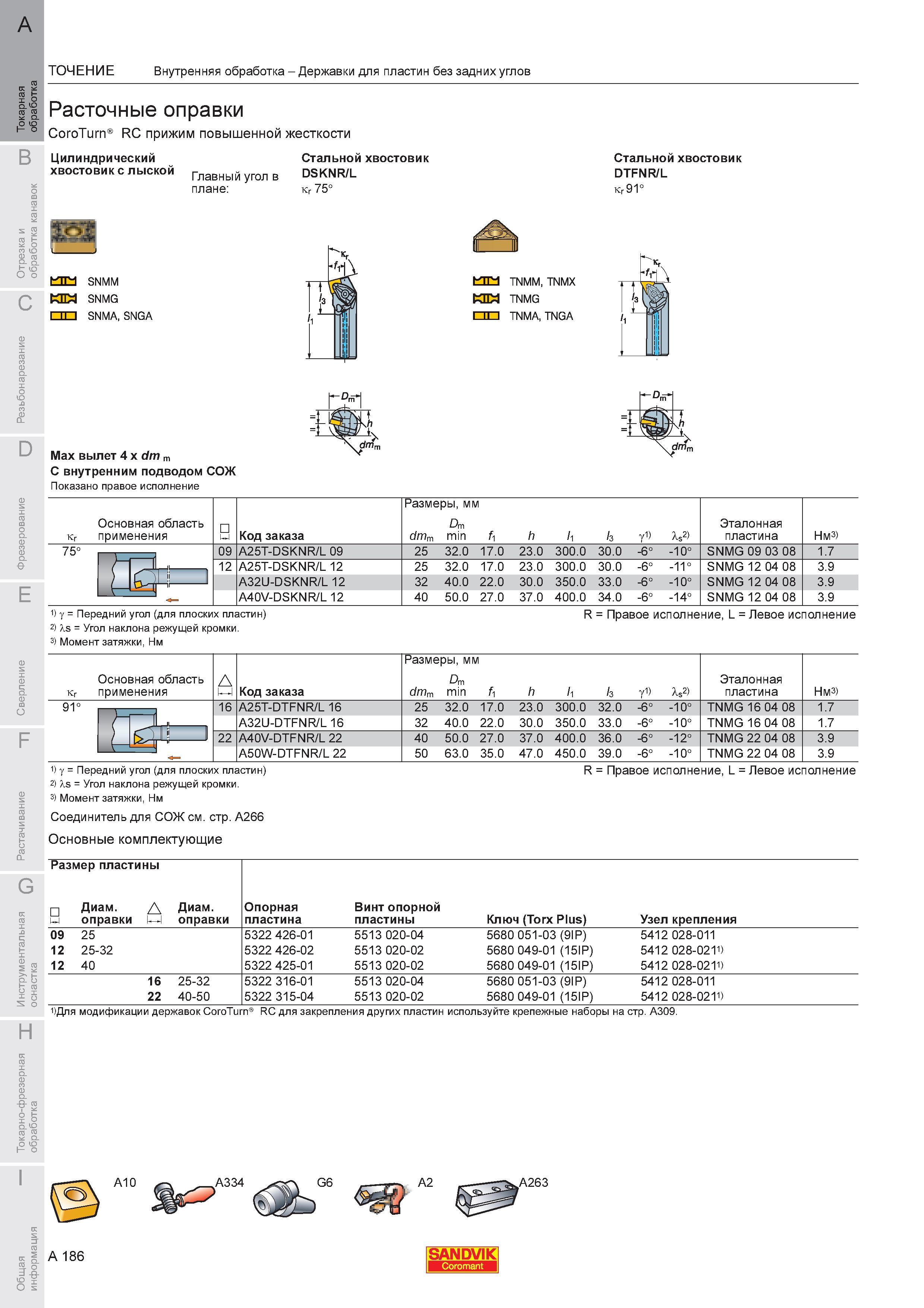

Расточные оправки Sandvik CoroTurn RC прижим повышенной жесткости Цилиндрический Стальной хвостовик хвостовик с лыской главный угол в DSKNR

Расточные оправки Sandvik CoroTurn RC прижим повышенной жесткости Цилиндрический Стальной хвостовик хвостовик с лыской главный угол в DSKNR/L плане 75 Стальной хвостовик DTFNR/L Kr 91 1-ТТЧ SNMM SNMG 1 1 SNMA SNGA КТТМ 1 TNMM TNMX TNMG TNMA TNGA Max вылет 4 x dm m С внутренним подводом СОЖ Показано правое исполнение Kr Основная область применения U Код заказа Размеры мм Dm dmm min fi h li 1з y'O Xs2) Эталонная пластина ТОЧЕНИЕ Внутренняя обработка Державки для пластин без задних углов Нм 75 1 09 A25T-DSKNR/L 09 25 32.0 17.0 23.0 300.0 30.0 -6 -10 SNMG 09 03 08 1.7 ТХ 1 12 A25T-DSKNR/L 12 25 32.0 17.0 23.0 300.0 30.0 -6 -11 SNMG 12 04 08 3.9 A32U-DSKNR/L 12 32 40.0 22.0 30.0 350.0 33.0 -6 -10 SNMG 12 04 08 3.9 A40V-DSKNR/L 12 40 50.0 27.0 37.0 400.0 34.0 -6 -14 SNMG 12 04 08 3.9 1) у Передний угол (для плоских пластин) 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм R Правое исполнение L Левое исполнение Kr Основная область применения Код заказа Размеры мм Dm dmm min fi h li I3 y'O Xs2) Эталонная пластина Нм 91 16 A25T-DTFNR/L 16 25 32.0 17.0 23.0 300.0 32.0 -6 -10 TNMG 16 04 08 1.7 A32U-DTFNR/L 16 32 40.0 22.0 30.0 350.0 33.0 -6 -10 TNMG 16 04 08 1.7 (L M 1 Д4 1 22 A40V-DTFNR/L 22 40 50.0 27.0 37.0 400.0 36.0 -6 -12 TNMG 22 04 08 3.9 A50W-DTFNR/L 22 50 63.0 35.0 47.0 450.0 39.0 -6 -10 TNMG 22 04 08 3.9 1) y Передний угол (для плоских пластин) 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм Соединитель для СОЖ см. стр. A266 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Диам. Д оправки Диаметр оправки Опорная пластина Винт опорной пластины Ключ (Torx Plus) Узел крепления 09 25 5322 426-01 5513 020-04 5680 051-03 (9IP) 5412 028-011 12 25-32 5322 426-02 5513 020-02 5680 049-01 (15IP) 5412 028-021') 12 40 5322 425-01 5513 020-02 5680 049-01 (15IP) 5412 028-0211) 16 25-32 5322 316-01 5513 020-04 5680 051-03 (9IP) 5412 028-011 22 40-50 5322 315-04 5513 020-02 5680 049-01 (15IP) 5412 028-021') 1)Для модификации державок CoroTurn RC для закрепления других пластин используйте крепежные наборы на стр. A309.
