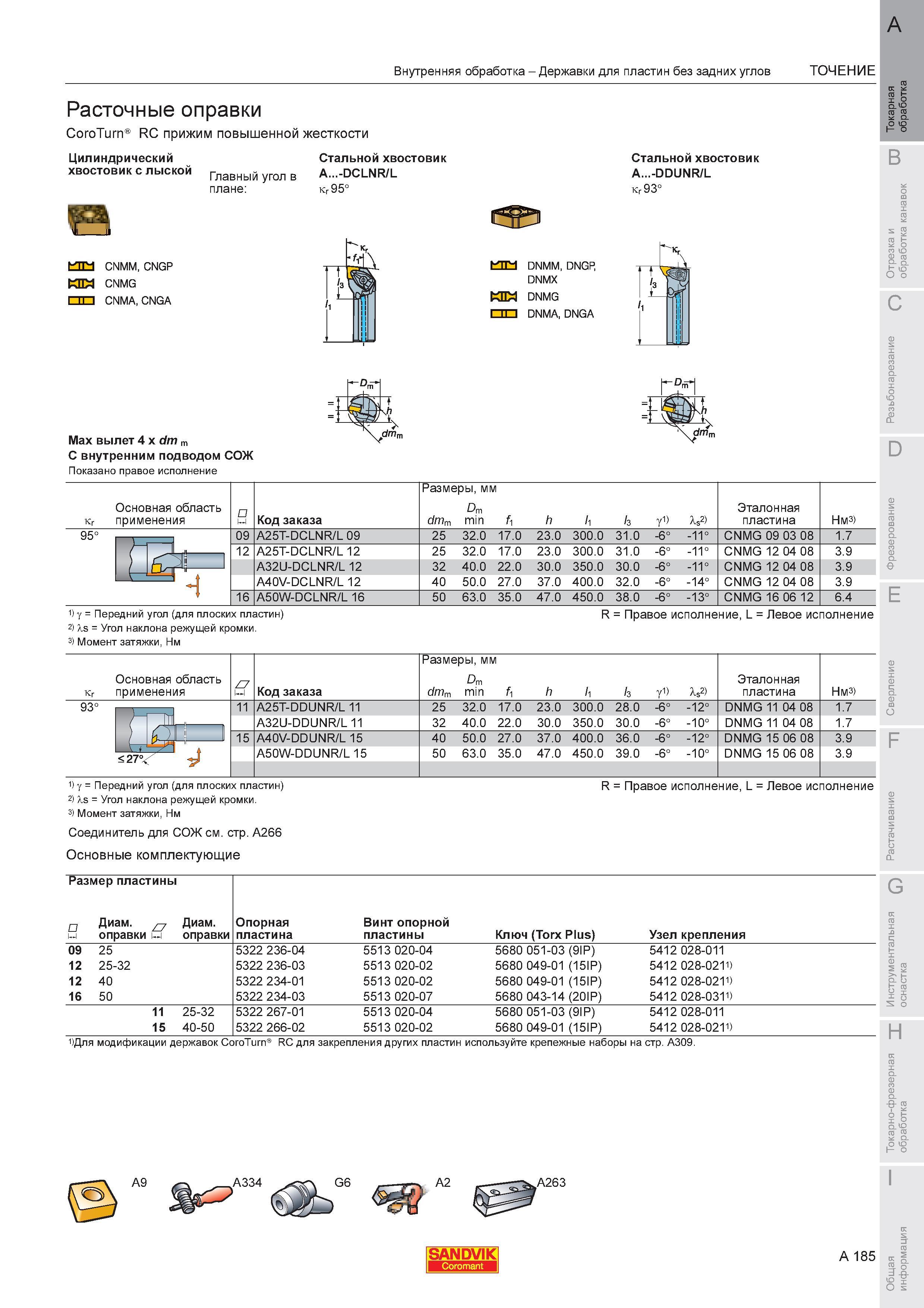

Расточные оправки Sandvik CoroTurn RC прижим повышенной жесткости Цилиндрический хвостовик с лыской Главный угол в плане Стальной хвостовик

Расточные оправки Sandvik CoroTurn RC прижим повышенной жесткости Цилиндрический хвостовик с лыской Главный угол в плане Стальной хвостовик A...-DCLNR/L 95 В КПМ CNMMCNGP CNMG ГП CNMA CNGA кттч DNMM DNGP DNMX DNMG DNMA DNGA Стальной хвостовик A...-DDUNR/L 93 Max вылет 4 x dm m С внутренним подводом СОЖ Показано правое исполнение rftl Kr Основная область применения о U Код заказа Размеры мм Dm dmm min fi h h fe y1) Эталонная пластина Внутренняя обработка Державки для пластин без задних углов ТОЧЕНИЕ Нм 95 J 09 A25T-DCLNR/L 09 25 32.0 17.0 23.0 300.0 31.0 -6 -11 CNMG 09 03 08 1.7 1 . 1 12 A25T-DCLNR/L 12 25 32.0 17.0 23.0 300.0 31.0 -6 -11 CNMG 12 04 08 3.9 A32U-DCLNR/L 12 32 40.0 22.0 30.0 350.0 30.0 -6 -11 CNMG 12 04 08 3.9 A40V-DCLNR/L 12 40 50.0 27.0 37.0 400.0 32.0 -6 -14 CNMG 12 04 08 3.9 ft 16 A50W-DCLNR/L 16 50 63.0 35.0 47.0 450.0 38.0 -6 -13 CNMG 16 06 12 6.4 1) у Передний угол (для плоских пластин) 2) Угол наклона режущей кромки. 3) Момент затяжки Нм R Правое исполнение L Левое исполнение Kr Основная область применения Z7 1 1 Код заказа Размеры мм Dm dmm min fi h h fe Y1) Эталонная пластина Нм 93 1 J 11 A25T-DDUNR/L 11 25 32.0 17.0 23.0 300.0 28.0 -6 -12 DNMG 11 04 08 1.7 ( i A32U-DDUNR/L 11 32 40.0 22.0 30.0 350.0 30.0 -6 -10 DNMG 11 04 08 1.7 UJ-i 1 15 A40V-DDUNR/L 15 40 50.0 27.0 37.0 400.0 36.0 -6 -12 DNMG 15 06 08 3.9 1 97 J A50W-DDUNR/L 15 50 63.0 35.0 47.0 450.0 39.0 -6 -10 DNMG 15 06 08 3.9 1) y Передний угол (для плоских пластин) 2) s Угол наклона режущей кромки. 3) Момент затяжки Нм Соединитель для СОЖ см. стр. A266 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины и Диам. а Диам. 1 1 оправки оправки Опорная пластина Винт опорной пластины Ключ (Torx Plus) Узел крепления 09 25 5322 236-04 5513 020-04 5680 051-03 (9IP) 5412 028-011 12 25-32 5322 236-03 5513 020-02 5680 049-01 (15IP) 5412 028-0211) 12 40 5322 234-01 5513 020-02 5680 049-01 (15IP) 5412 028-0211) 16 50 5322 234-03 5513 020-07 5680 043-14 (20IP) 5412 028-0311) 11 25-32 5322 267-01 5513 020-04 5680 051-03 (9IP) 5412 028-011 15 40-50 5322 266-02 5513 020-02 5680 049-01 (15IP) 5412 028-0211) 1)Для модификации державок CoroTurn RC для закрепления других пластин используйте крепежные наборы на стр. A309.
