Расточные оправки Sandvik CoroTurn 111 закрепление пластин винтом Цилиндрический хвостовик С канавкой для установки во втулке EasyFix Главный угол

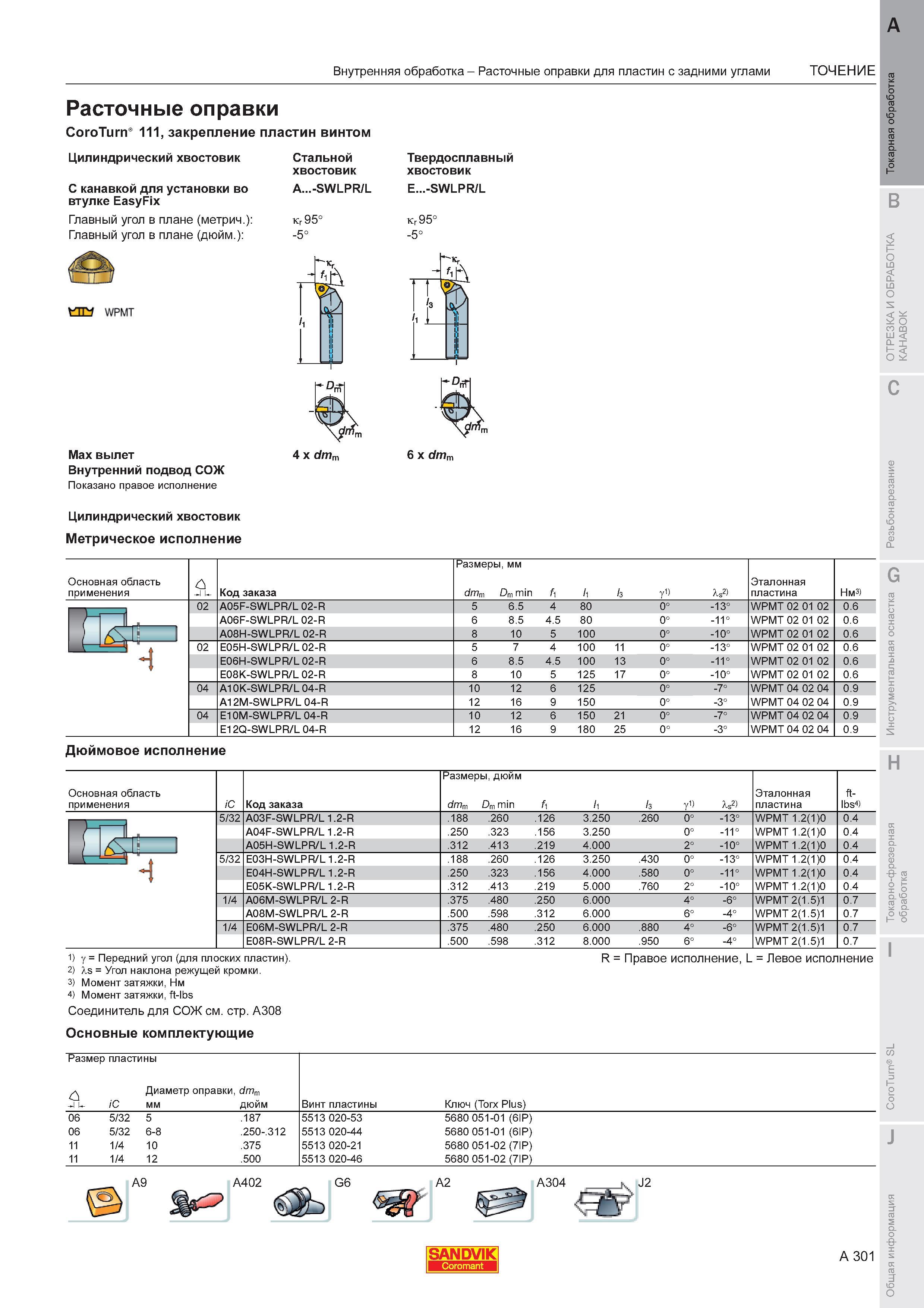

Расточные оправки Sandvik CoroTurn 111 закрепление пластин винтом Цилиндрический хвостовик С канавкой для установки во втулке EasyFix Главный угол в плане (метрический) Главный угол в плане (дюймовый) Стальной хвостовик A...-SWLPR/L кг 95 -5 Твердосплавный хвостовик E...-SWLPR/L кг 95 -5 Max вылет Внутренний подвод СОЖ Показано правое исполнение Цилиндрический хвостовик Метрическое исполнение 4 x dmm 6 x dmm Основная область применения Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ Код заказа Размеры мм dm Dm min 1 k y1) Эталонная пластина Нм 02 A05F-SWLPR/L 02-R 5 6.5 4 80 0 -13 WPMT 02 01 02 0.6 A06F-SWLPR/L 02-R 6 8.5 4.5 80 0 -11 WPMT 02 01 02 0.6 A08H-SWLPR/L 02-R 8 10 5 100 0 -10 WPMT 02 01 02 0.6 02 E05H-SWLPR/L 02-R 5 7 4 100 11 0 -13 WPMT 02 01 02 0.6 E06H-SWLPR/L 02-R 6 8.5 4.5 100 13 0 -11 WPMT 02 01 02 0.6 E08K-SWLPR/L 02-R 8 10 5 125 17 0 -10 WPMT 02 01 02 0.6 04 A10K-SWLPR/L 04-R 10 12 6 125 0 -7 WPMT 04 02 04 0.9 A12M-SWLPR/L 04-R 12 16 9 150 0 -3 WPMT 04 02 04 0.9 04 E10M-SWLPR/L 04-R 10 12 6 150 21 0 -7 WPMT 04 02 04 0.9 E12Q-SWLPR/L 04-R 12 16 9 180 25 0 -3 WPMT 04 02 04 0.9 Дюймовое исполнение С Код заказа Размеры дюйм dm Dm min 1 h y1) Эталонная пластина ft- lbs 5 32 A03F-SWLPR/L 1.2-R .188 .260 .126 3.250 .260 0 -13 WPMT 1.2(1)0 0.4 A04F-SWLPR/L 1.2-R .250 .323 .156 3.250 0 -11 WPMT 1.2(1)0 0.4 A05H-SWLPR/L 1.2-R .312 .413 .219 4.000 2 -10 WPMT 12(1)0 0.4 5 32 E03H-SWLPR/L 1.2-R .188 .260 .126 3.250 .430 0 -13 WPMT 1.2(1)0 0.4 E04H-SWLPR/L 1.2-R .250 .323 .156 4.000 .580 0 -11 WPMT 1.2(1)0 0.4 E05K-SWLPR/L 1.2-R .312 .413 .219 5.000 .760 2 -10 WPMT 1.2(1)0 0.4 1 4 A06M-SWLPR/L 2-R .375 .480 .250 6.000 4 -6 WPMT 2(1.5)1 0.7 A08M-SWLPR/L 2-R .500 .598 .312 6.000 6 -4 WPMT 2(1.5)1 0.7 1 4 E06M-SWLPR/L 2-R .375 .480 .250 6.000 .880 4 -6 WPMT 2(1.5)1 0.7 E08R-SWLPR/L 2-R .500 .598 .312 8.000 .950 6 -4 WPMT 2(1.5)1 0.7 Основная область применения у Передний угол (для плоских пластин). 2) s Угол наклона режущей кромки. 3) Момент затяжки Нм 4) Момент затяжки ft-lbs Соединитель для СОЖ см. стр. A308 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Диаметр оправки dm С мм дюйм Винт пластины Ключ (Torx Plus) 06 5 32 5 .187 5513 020-53 5680 051-01 (6IP) 06 5 32 6-8 .250-.312 5513 020-44 5680 051-01 (6IP) 11 1 4 10 .375 5513 020-21 5680 051-02 (7IP) 11 1 4 12 .500 5513 020-46 5680 051-02 (7IP) A9 A402 G6 A2 A304 J2 SANDVIK A 301
