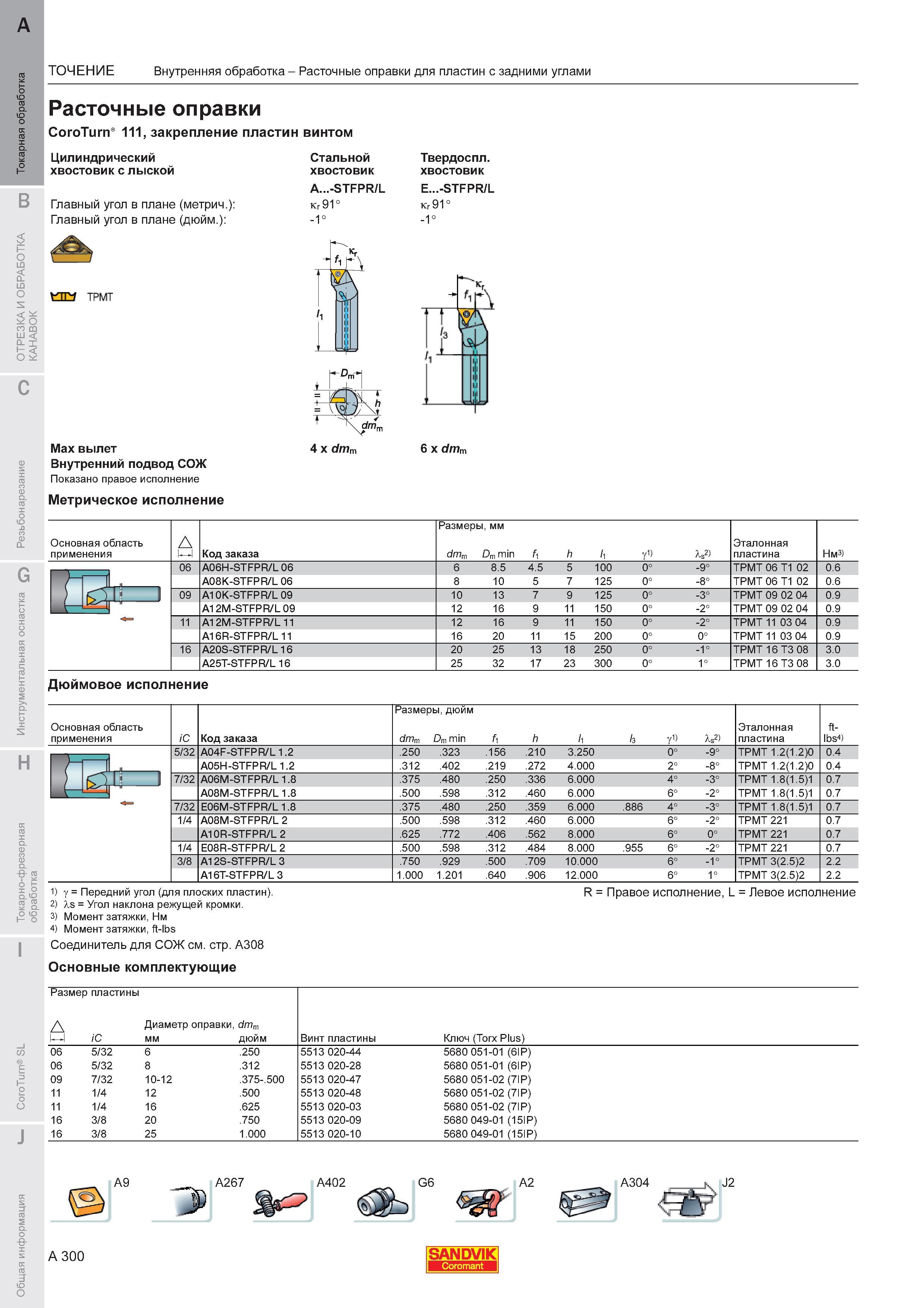

Расточные оправки Sandvik Coromant CoroTurn 111 закрепление пластин винтом Цилиндрический хвостовик с лыской Главный угол в плане (метрический) Главный угол в плане (дюймовый) Стальной хвостовик A...-STFPR/L Kr 91 -1 Твердосплавный хвостовик E...-STFPR/L Kr 91 -1 Max вылет Внутренний подвод СОЖ Показано правое исполнение Метрическое исполнение 4 x dmm 6 x dmm Основная область применения ТОЧЕНИЕ Внутренняя обработка Расточные оправки для пластин с задними углами Код заказа Размеры мм dm Dm min h 1 y1) Vi Эталонная пластина Нм 06 A06H-STFPR/L 06 6 8.5 4.5 5 100 0 -9 TPMT 06 T1 02 0.6 A08K-STFPR/L 06 8 10 5 7 125 0 -8 TPMT 06 T1 02 0.6 09 A10K-STFPR/L 09 10 13 7 9 125 0 -3 TPMT 09 02 04 0.9 A12M-STFPR/L 09 12 16 9 11 150 0 -2 TPMT 09 02 04 0.9 11 A12M-STFPR/L 11 12 16 9 11 150 0 -2 TPMT 11 03 04 0.9 A16R-STFPR/L 11 16 20 11 15 200 TPMT 11 03 04 0.9 16 A20S-STFPR/L 16 20 25 13 18 250 0 -1 TPMT 16 T3 08 3.0 A25T-STFPR/L 16 25 32 17 23 300 0 1 TPMT 16 T3 08 3.0 Дюймовое исполнение iC Код заказа Размеры дюйм dm Dm min h 1 h y1) V) Эталонная пластина ft- lbs 5 32 A04F-STFPR/L 1.2 .250 .323 .156 .210 3.250 0 -9 TPMT 1.2(1.2)0 0.4 A05H-STFPR/L 1.2 .312 .402 .219 .272 4.000 2 -8 TPMT 1.2(1.2)0 0.4 7 32 A06M-STFPR/L 1.8 .375 .480 .250 .336 6.000 4 -3 TPMT 1.8(1.5)1 0.7 A08M-STFPR/L 1.8 .500 .598 .312 .460 6.000 6 -2 TPMT 1.8(1.5)1 0.7 7 32 E06M-STFPR/L 1.8 .375 .480 .250 .359 6.000 .886 4 -3 TPMT 1.8(1.5)1 0.7 1 4 A08M-STFPR/L 2 .500 .598 .312 .460 6.000 6 -2 TPMT 221 0.7 A10R-STFPR/L 2 .625 .772 .406 .562 8.000 6 0 TPMT 221 0.7 1 4 E08R-STFPR/L 2 .500 .598 .312 .484 8.000 .955 6 -2 TPMT 221 0.7 3 8 A12S-STFPR/L 3 .750 .929 .500 .709 10.000 6 -1 TPMT 3(2.5)2 2.2 A16T-STFPR/L 3 1.000 1.201 .640 .906 12.000 6 1 TPMT 3(2.5)2 2.2 Основная область применения у Передний угол (для плоских пластин). 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм 4) Момент затяжки ft-lbs Соединитель для СОЖ см. стр. A308 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины D Диаметр оправки dm kj ZC мм дюйм Винт пластины Ключ (Torx Plus) 06 5 32 6 .250 5513 020-44 5680 051-01 (6IP) 06 5 32 8 .312 5513 020-28 5680 051-01 (6IP) 09 7 32 10-12 .375-.500 5513 020-47 5680 051-02 (7IP) 11 1 4 12 .500 5513 020-48 5680 051-02 (7IP) 11 1 4 16 .625 5513 020-03 5680 051-02 (7IP) 16 3 8 20 .750 5513 020-09 5680 049-01 (15IP) 16 3 8 25 1.000 5513 020-10 5680 049-01 (15IP) A9 A267 A402 A2 A304 J2 A 300 SANDVIK
