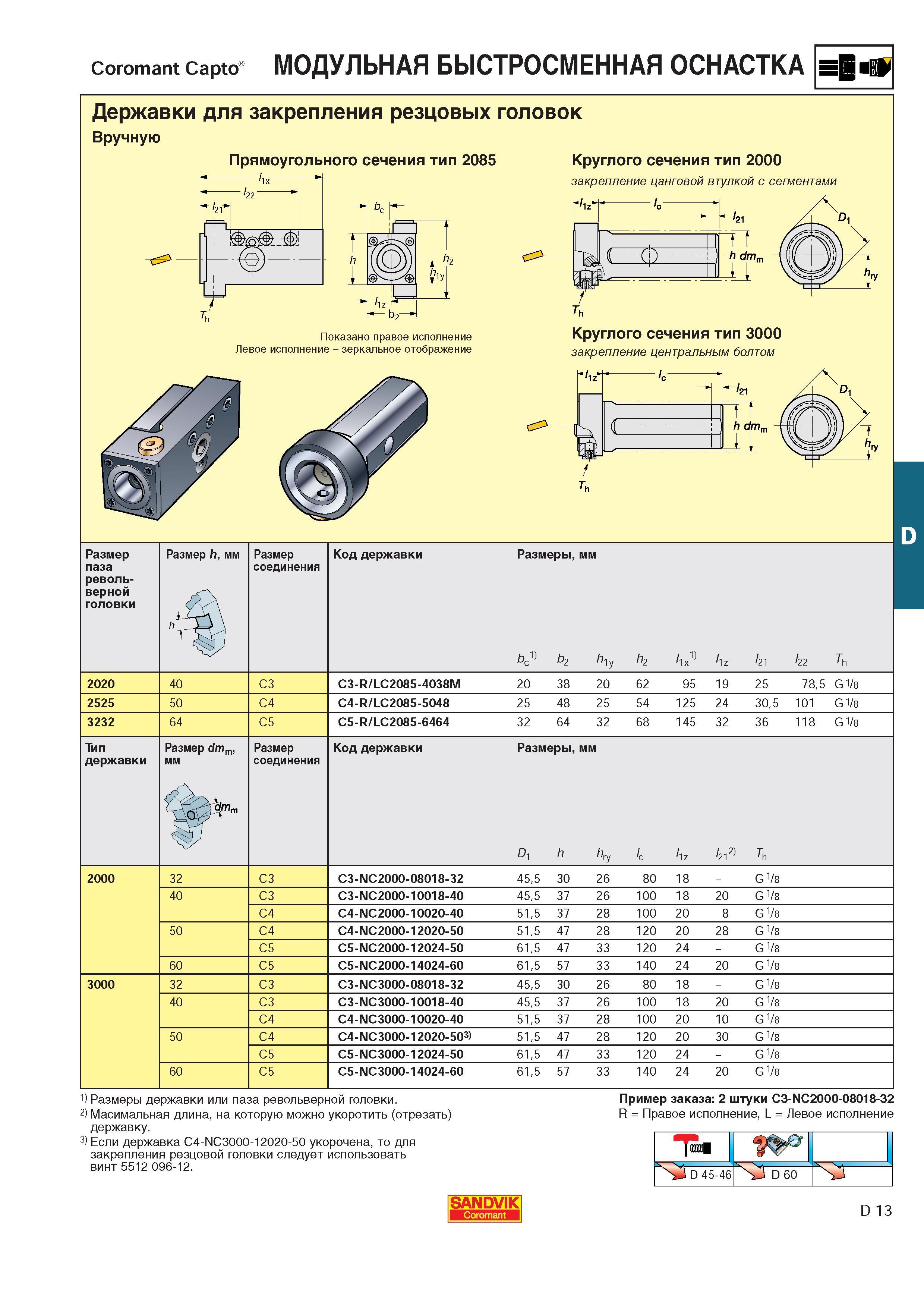

418 Каталог SANDVIK COROMANT 2000 Токарный инструмент для металлорежущих станков Стр.D13

Каталог SANDVIK COROMANT 2000 Токарный инструмент Стр. D13 0418 Lab2u

Coromant Capto Модульная быстросменная технологическая оснастка Державки для закрепления резцовых головок Вручную Прямоугольного сечения тип 2085 Круглого сечения тип 2000 закрепление цанговой втулкой с сегментамиh2 N Показано правое исполнение Левое исполнение - зеркальное отображение t 'с - J -1 +-121 t f h dm A J а Круглого сечения тип 3000 закрепление центральным болтом Размер паза револь- верной головки Размер h мм Размер соединения Код державки Размеры мм Ь2 h1y h2 l1z l21 l22 Th 2020 40 C3 C3-R/LC2085-4038M 20 38 20 62 95 19 25 785 G1 8 2525 50 C4 C4-R/LC2085-5048 25 48 25 54 125 24 305 101 G1 8 3232 64 C5 C5-R/LC2085-6464 32 64 32 68 145 32 36 118 G1 8 Тип державки Размер dmm мм Размер соединения Код державки Размеры мм W Di h hry le l1z l212 Th 2000 32 C3 C3-NC2000-08018-32 455 30 26 80 18 - G1 8 40 C3 C3-NC2000-10018-40 455 37 26 100 18 20 G1 8 C4 C4-NC2000-10020-40 515 37 28 100 20 8 G1 8 50 C4 C4-NC2000-12020-50 515 47 28 120 20 28 G1 8 C5 C5-NC2000-12024-50 615 47 33 120 24 - GV8 60 C5 C5-NC2000-14024-60 615 57 33 140 24 20 GV8 3000 32 C3 C3-NC3000-08018-32 455 30 26 80 18 - GV8 40 C3 C3-NC3000-10018-40 455 37 26 100 18 20 GV8 C4 C4-NC3000-10020-40 515 37 28 100 20 10 GV8 50 C4 C4-NC3000-12020-503) 515 47 28 120 20 30 GV8 C5 C5-NC3000-12024-50 615 47 33 120 24 - GV8 60 C5 C5-NC3000-14024-60 615 57 33 140 24 20 G1 8 1 Размеры державки или паза револьверной головки. 2 Масимальная длина на которую можно укоротить (отрезать) державку. 3 Если державка C4-NC3000-12020-50 укорочена то для закрепления резцовой головки следует использовать винт 5512 096-12. Пример заказа 2 штуки C3-NC2000-08018-32 R Правое исполнение L Левое исполнение Sj D 45-46 D 60 SANDVIK D 13
