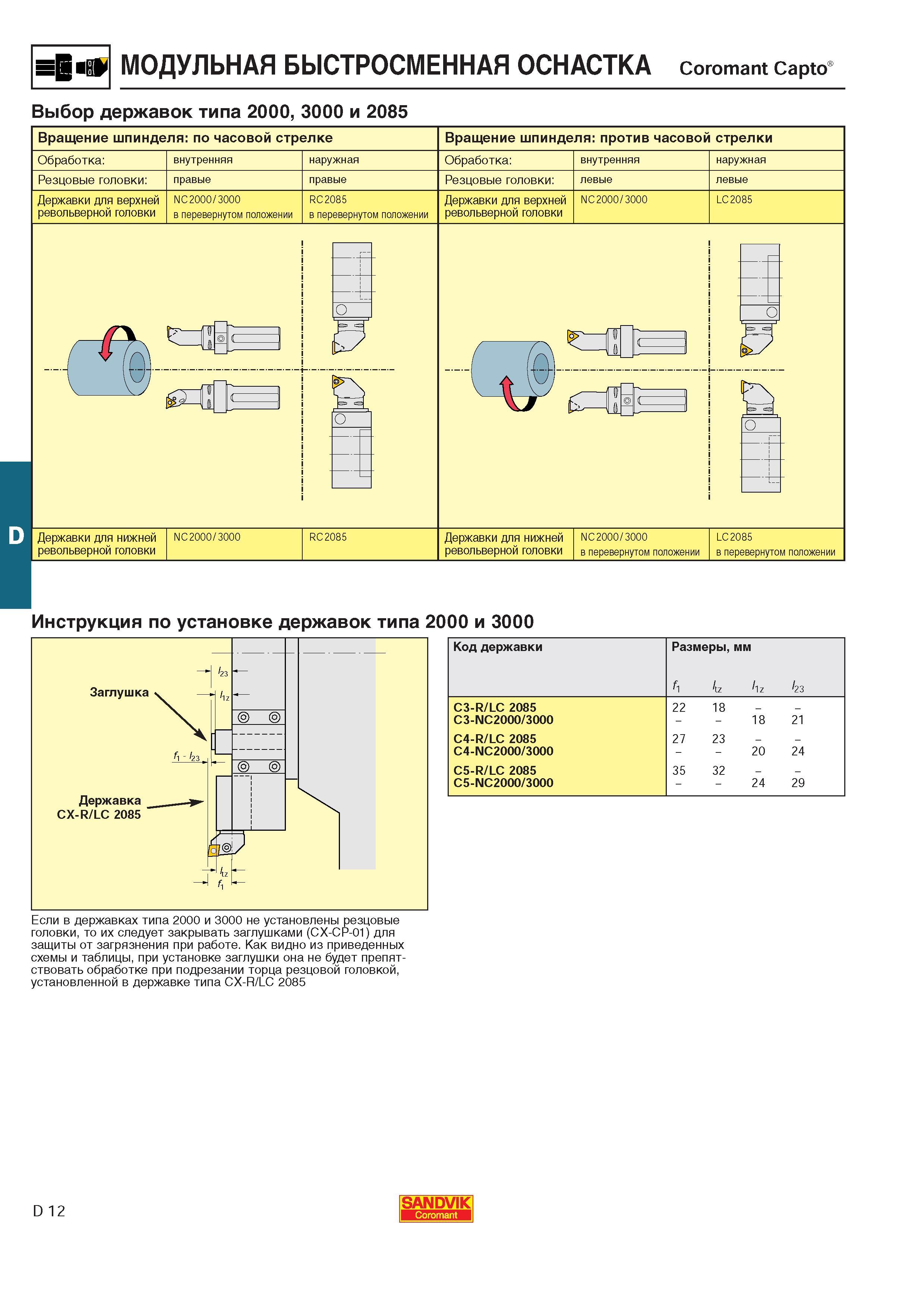

Модульная быстросменная технологическая оснастка Coromant Capto Выбор державок типа 2000 3000 и 2085 Вращение шпинделя по часовой стрелке Вращение шпинделя против часовой стрелки Обработка внутренняя наружная Обработка внутренняя наружная Резцовые головки правые правые Резцовые головки Державки для верхней револьверной головки NC2000 3000 в перевернутом положении RC2085 в перевернутом положении Державки для верхней револьверной головки NC2000 3000 LC2085 D Державки для нижней револьверной головки NC2000 3000 RC2085 Державки для нижней револьверной головки NC2000 3000 в перевернутом положении LC2085 в перевернутом положении Инструкция по установке державок типа 2000 и 3000 левые левые Код державки Размеры мм f1 tz 1z 23 C3-R/LC 2085 22 18 C3-NC2000 3000 18 21 C4-R/LC 2085 27 23 C4-NC2000 3000 20 24 C5-R/LC 2085 35 32 C5-NC2000 3000 24 29 Если в державках типа 2000 и 3000 не установлены резцовые головки то их следует закрывать заглушками (СХ-СР-0 1) для защиты от загрязнения при работе. Как видно из приведенных схемы и таблицы при установке заглушки она не будет препятствовать обработке при подрезании торца резцовой головкой установленной в державке типа СХ-R/Lc 2085 D 12 SANDVIK Coromant
