227 Каталог SANDVIK COROMANT 2000 Токарный инструмент для металлорежущих станков Стр.A220

Каталог SANDVIK COROMANT 2000 Токарный инструмент Стр. A220 0227 Lab2u

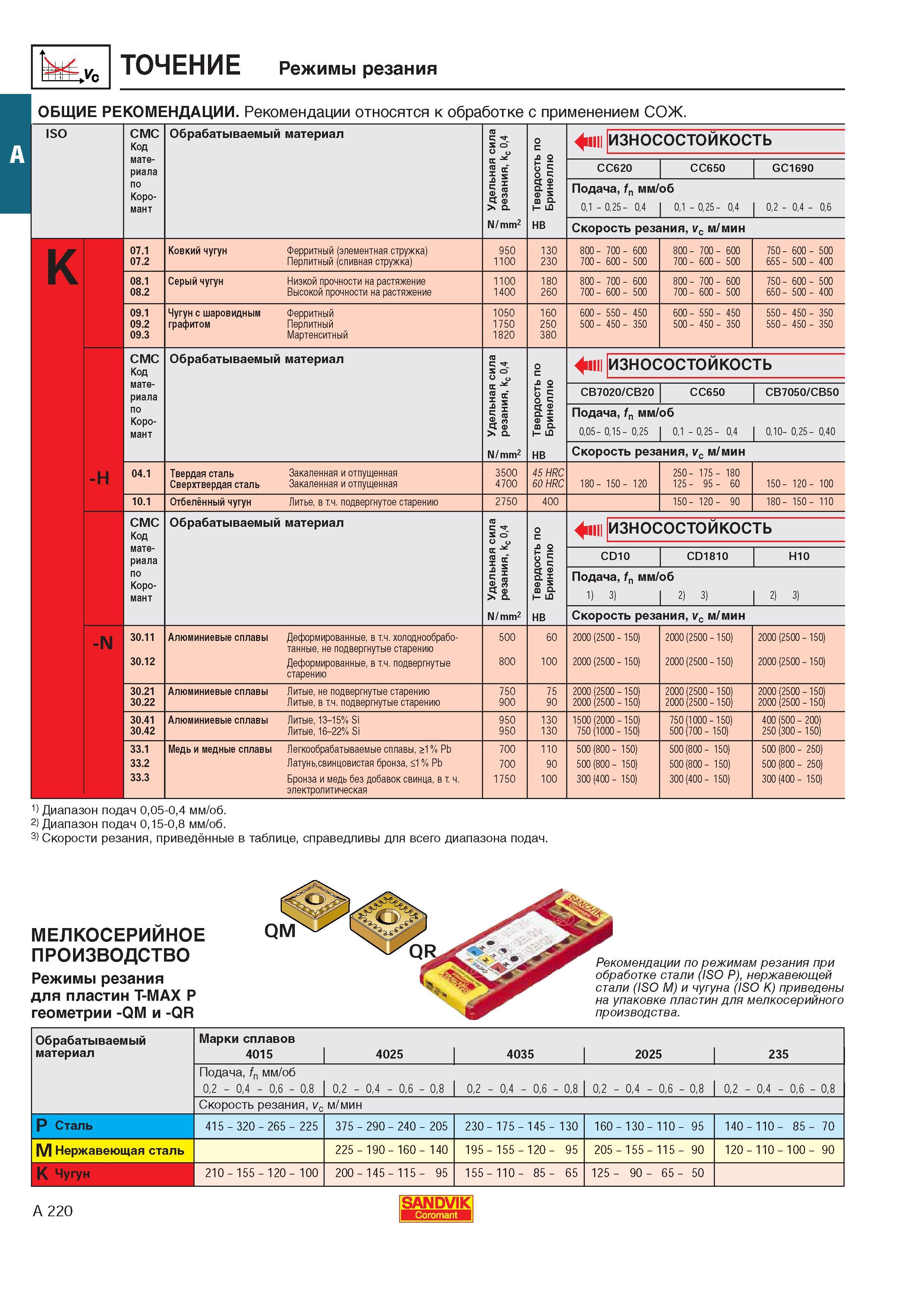

Точение на металлорежущих станках Режимы резания ОБЩИЕ РЕКОМЕНДАЦИИ. Рекомендации относятся к обработке с применением СОЖ. ISO СМС Код материала по Коромант Обрабатываемый материал Удельная сила резания кс 04 gj Твердость по Бринеллю 4ш износостойкость СС620 СС650 GC1690 Подача fn мм/об 01-025- 04 01-025- 04 02 - 04 - 06 Скорость резания vc м мин к 07.1 07.2 Ковкий чугун Ферритный (элементная стружка) Перлитный (сливная стружка) 950 1100 130 230 800- 700 - 600 700 - 600 - 500 800- 700 - 600 700 - 600 - 500 750 - 600 - 500 655 - 500 - 400 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 1100 1400 180 260 800- 700 - 600 700 - 600 - 500 800- 700 - 600 700 - 600 - 500 750 - 600 - 500 650 - 500 - 400 09.1 09.2 09.3 Чугун с шаровидным Ферритный графитом Перлитный Мартенситный 1050 1750 1820 160 250 380 600 - 550 - 450 500 - 450 - 350 600 - 550 - 450 500 - 450 - 350 550- 450 - 350 550- 450 - 350 -Н СМС Код материала по Коромант Обрабатываемый материал Удельная сила резания кс 04 о с 1 а о m 1- LQ НВ 4ш износостойкость СВ7020 СВ20 СС650 СВ7050 СВ50 Подача fn мм/об 005- 015- 025 01-025-04 010-025-040 Скорость резания v0 м мин 04.1 Твердая сталь Закаленная и отпущенная Сверхтвердая сталь Закаленная и отпущенная 3500 4700 45HRC 60HRC 180- 150 - 120 250- 175 - 180 125- 95 - 60 150- 120 - 100 10.1 Отбелённый чугун Литье в т.ч. подвергнутое старению 2750 400 150- 120 - 90 180- 150 - 110 СМС Код материала по Коромант Обрабатываемый материал 2 Удельная сила резания кс 04 0 с 1 а а) i GQ Q- 1-НВ 4ш износостойкость CD10 CD1810 НЮ Подача fn мм/об 1) 3) 2) 3) 2) 3) Скорость резания vc м мин -N 30.11 30.12 Алюминиевые сплавы Деформированные в т.ч. холоднообрабо-танные не подвергнутые старению Деформированные в т.ч. подвергнутые старению 500 800 60 100 2000(2500- 150) 2000(2500- 150) 2000(2500- 150) 2000(2500- 150) 2000(2500- 150) 2000(2500- 150) 30.21 30.22 Алюминиевые сплавы Литые не подвергнутые старению Литые в т.ч. подвергнутые старению 750 900 75 90 2000(2500 - 150) 2000(2500 - 150) 2000(2500- 150) 2000(2500- 150) 2000(2500 - 150) 2000(2500 - 150) 30.41 30.42 Алюминиевые сплавы Литые 13-15% Si Литые 16-22% Si 950 950 130 130 1500(2000 - 150) 750 (1000- 150) 750(1000- 150) 500(700- 150) 400 (500 - 200) 250 (300- 150) 33.1 33.2 33.3 Медь и медные сплавы Легкообрабатываемые сплавы 1 РЬ Латуньсвинцовистая бронза 1 РЬ Бронза и медь без добавок свинца в т. ч. электролитическая 700 700 1750 110 90 100 500(800- 150) 500(800- 150) 300(400 - 150) 500(800- 150) 500(800- 150) 300(400- 150) 500 (800 - 250) 500 (800 - 250) 300(400 - 150) 1) Диапазон подач 005-04 мм/об. 2) Диапазон подач 015-08 мм/об. 3) Скорости резания приведённые в таблице справедливы для всего диапазона подач. МЕЛКОСЕРИЙНОЕ ПРОИЗВОДСТВО Режимы резания для пластин Т-МАХ Р геометрии -QM и -QR Обрабатываемый материал Марки сплавов 4015 4025 4035 2025 235 Подача fn мм/об 02 - 04 - 06 - 08 02 - 04 - 06 - 08 02 - 04 - 06 - 08 02 - 04 - 06 - 08 02 - 04 - 06 - 08 Скорость резания vc м мин Р Сталь 415 - 320 - 265 - 225 375 - 290 - 240 - 205 230- 175 - 145 - 130 160- 130- 110- 95 140- 110- 85 - 70 М Нержавеющая сталь 225 - 190- 160- 140 195- 155 - 120- 95 205 - 155 - 115 - 90 120-110-100- 90 К Чугун 210- 155 - 120- 100 200- 145- 115 - 95 155- 110- 85 - 65 125 - 90 - 65 - 50 А 220 SANDVIK Coromant Рекомендации по режимам резания при обработке стали (ISO Р) нержавеющей стали (ISO М) и чугуна (ISO К) приведены на упаковке пластин для мелкосерийного производства.
