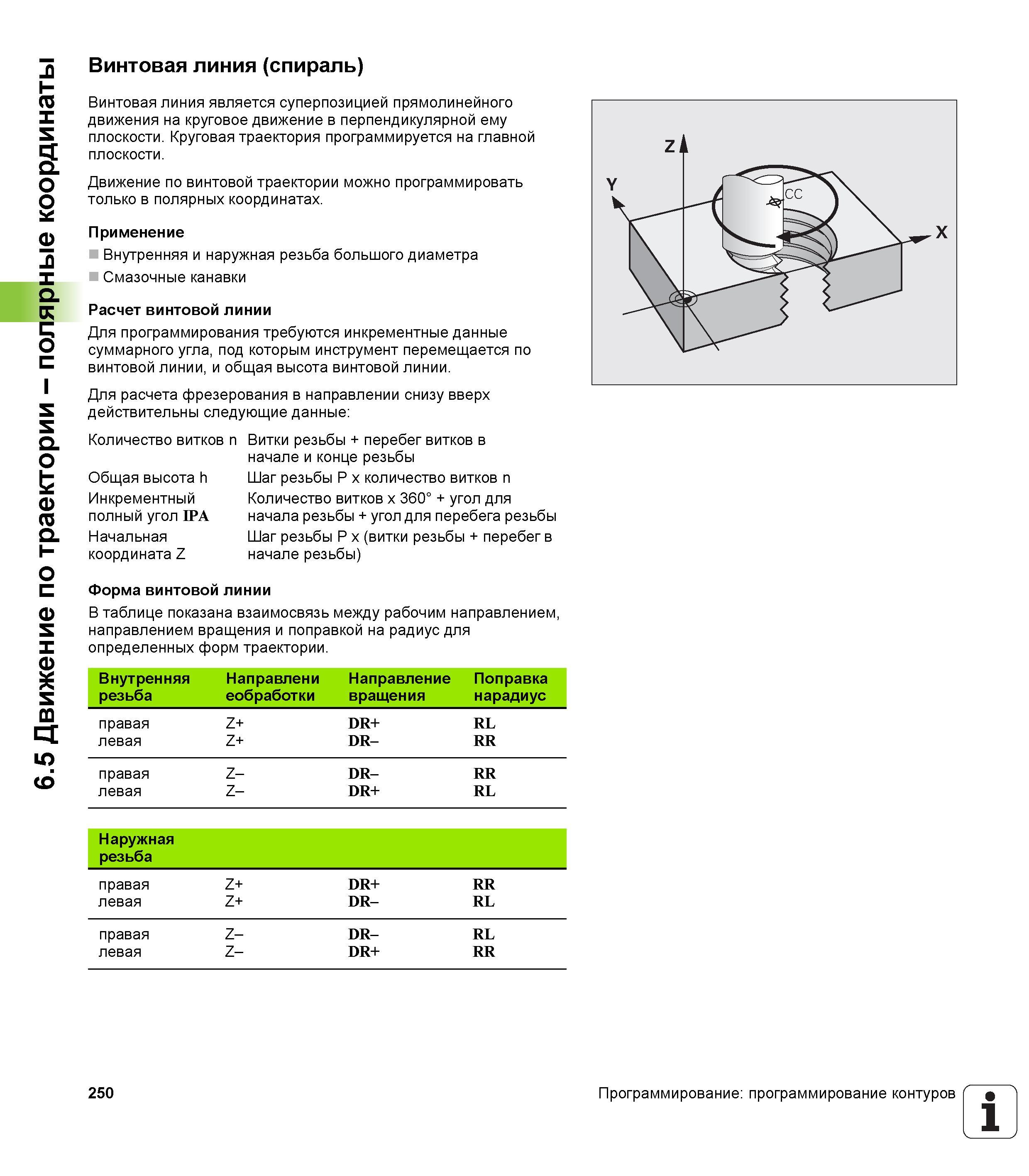

Винтовая линия является суперпозицией прямолинейного движения на круговое движение в перпендикулярной ему плоскости _ Круговая траектория программируется на главной плоскости. Движение по винтовой траектории можно программировать только в полярных координатах. Применение Внутренняя и наружная резьба большого диаметра Смазочные канавки Расчет винтовой линии Для программирования требуются инкрементные данные суммарного угла, под которым инструмент перемещается по винтовой линии, и общая высота винтовой линии. Для расчета фрезерования в направлении снизу вверх действительны следующие данные: Количество витков n Витки резьбы + перебег витков в начале и конце резьбы Шаг резьбы P x количество витков n Количество витков x 360° + угол для начала резьбы + угол для перебега резьбы Шаг резьбы P x (витки резьбы + перебег в начале резьбы) Общая высота h Инкрементный полный угол IPA Начальная координата Z Форма винтовой линии В таблице показана взаимосвязь между рабочим направлением, направлением вращения и поправкой на радиус для определенных форм траектории. Внутренняя Направлени Направление Поправка резьба еобработки вращения нарадиус правая Z+ DR+ RL левая Z+ DR- RR правая Z- DR- RR левая Z- DR+ RL Наружная резьба правая Z+ DR+ RR левая Z+ DR- RL правая Z- DR- RL левая Z- DR+ RR 250 Программирование: программирование контуров V Винтовая линия (спираль)
