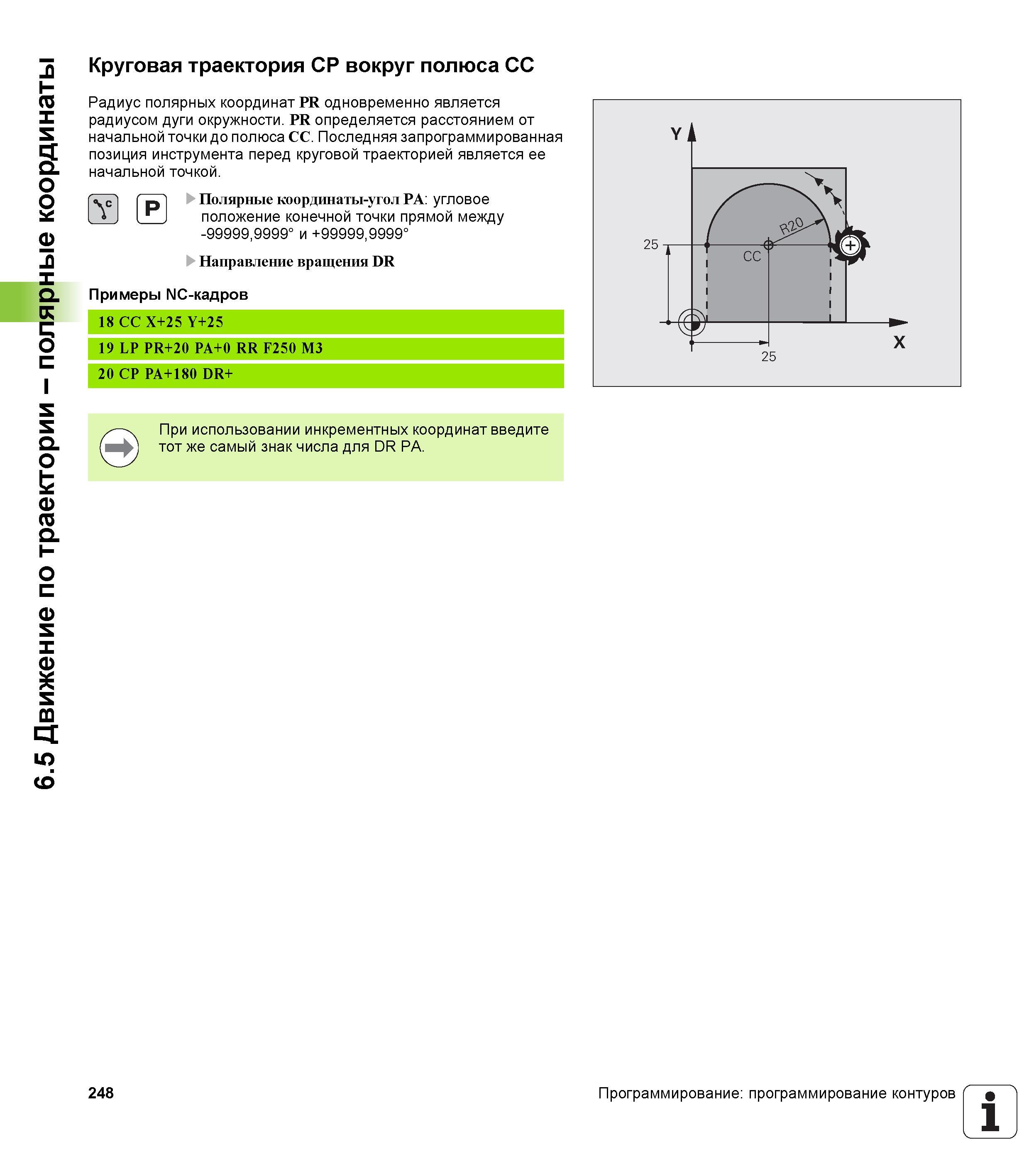

248 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.248
Круговая траектория CP вокруг полюса CC Радиус полярных координат PR одновременно является радиусом дуги окружности PR определяется расстоян Круговая траектория CP вокруг полюса CC Радиус полярных координат PR одновременно является радиусом дуги окружности. PR определяется расстоянием от начальной точки до полюса CC. Последняя запрограммированная позиция инструмента перед круговой траекторией является ее начальной точкой. Полярные координаты-угол PA: угловое положение конечной точки прямой между -99999,9999° и +99999,9999° Направление вращения DR Примеры NC-кадров V При использовании инкрементных координат введите тот же самый знак числа для DR PA. 248 Программирование: программирование контуров 1 6.5 Движение по траектории - полярные координаты
