Вероятность повреждения контура исключается оптимальная конечная точка лежит на продолжении траектории инструмента для обработки последнего

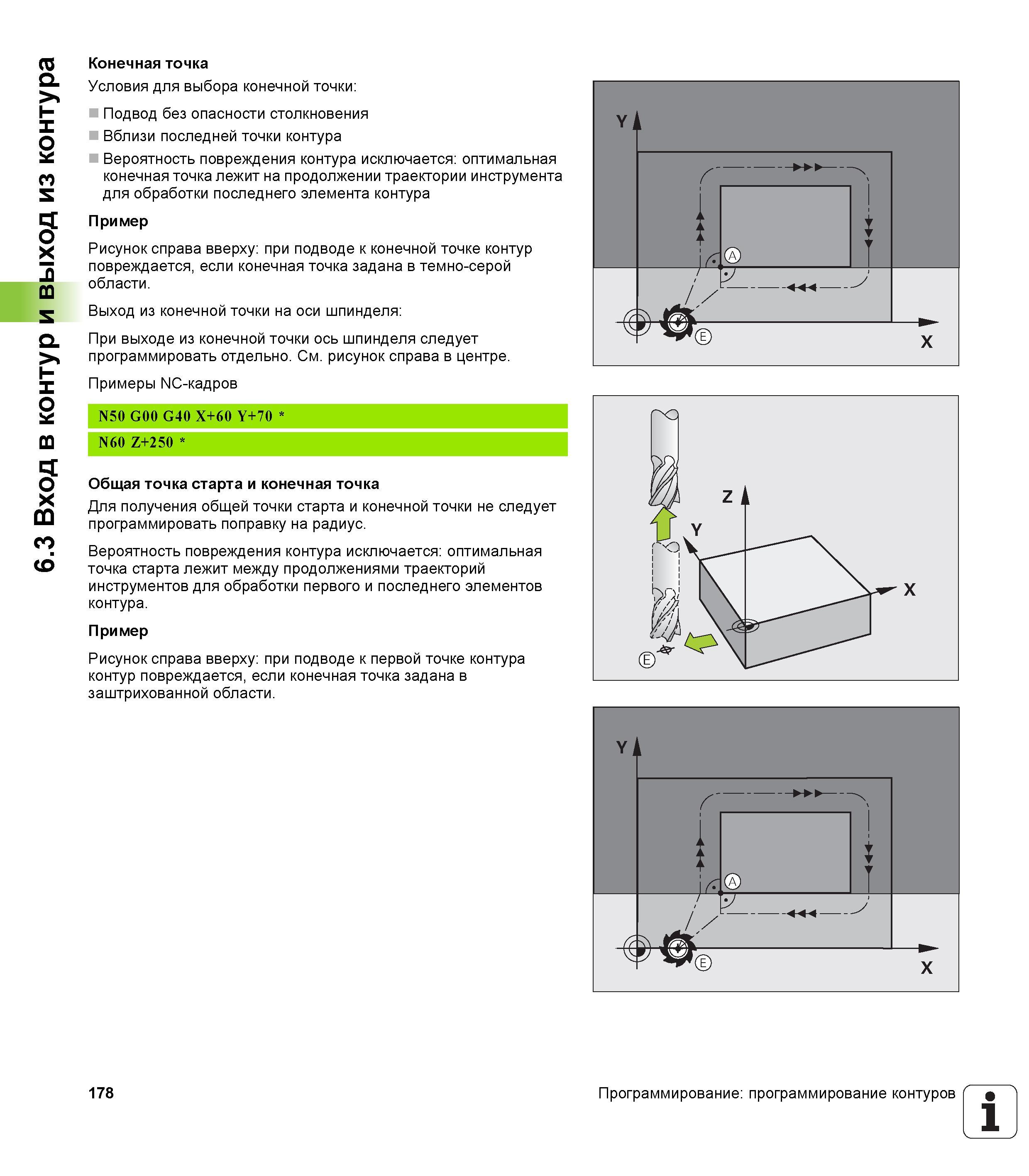

Вероятность повреждения контура исключается оптимальная конечная точка лежит на продолжении траектории инструмента для обработки последнего элемента контура Пример Рисунок справа вверху при подводе к конечной точке контур повреждается если конечная точка задана в темно-серой области. Выход из конечной точки на оси шпинделя При выходе из конечной точки ось шпинделя следует программировать отдельно. См. рисунок справа в центре. Примеры NC-кадров N50 G00 G40 X+60 Y+70 N60 Z+250 Общая точка старта и конечная точка Для получения общей точки старта и конечной точки не следует программировать поправку на радиус. Вероятность повреждения контура исключается оптимальная точка старта лежит между продолжениями траекторий инструментов для обработки первого и последнего элементов контура. Пример Рисунок справа вверху при подводе к первой точке контура контур повреждается если конечная точка задана в заштрихованной области. 178 Программирование программирование контуров 1 6.3 Вход в контур и выход из контура Конечная точка Условия для выбора конечной точки Подвод без опасности столкновения Вблизи последней точки контура
